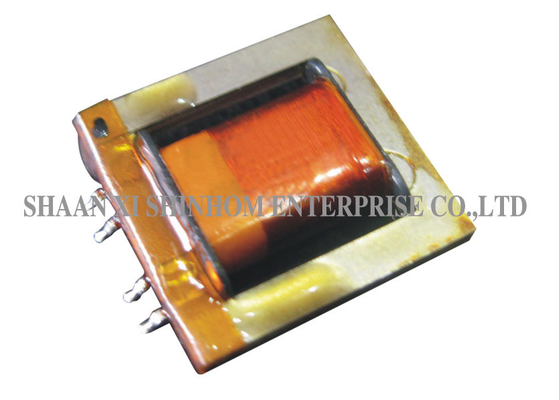

EI-Typ-Audioisoliertransformator 20Hz-20kHz 600:600Ω für Telefonanlagen

Das hier.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 Wist für Audiosysteme und Telekommunikationsisolationsanwendungen konzipiert. Frequenzbereich 20Hz bis 20kHz. Impedanz 600:600Ω. Drehverhältnis 1:1.Widerstandsspannung: 1250VAC/1mA/2 Sekunden (Primär-Sekundär). Es wird weit verbreitet in Telefonanlagen, PABX-Systemen, Modems, Multimedia-Audiogeräten und Telekommunikationsisolationsanwendungen verwendet.

Eigenschaften

• Drehverhältnis 1:1 (Pin1-3 : Pin6-4)

• Impedanz 600Ω ± 10% @ 1KHz

• Primäre Induktivität 1.5H Min @ 250Hz, 0,5V

• DCR (Pin1-3 / Pin6-4) 75Ω Max

• Eintrittsverlust ¥ ≤1,0 dB @1KHz

• Frequenzantwort ± 0,35 dB Max (300Hz-4,0KHz)

• Rückgabeverlust ≥20dB @ 300Hz / ≥23dB @ 1KHz/4KHz

• Längsschwellenwerte ≥ 70 dB (200Hz bis 4,0KHz)

Elektrische Spezifikation:

• Umdrehverhältnis: Pin1-3: Pin6-4=1:1
• Die Induktivität von Pin1-3 beträgt 1,5 H Min@250 Hz.0.5V
• Impedanz: 600Ω±10%@1KHz,0dB,4-6 W/h 600Ω Belastung
• Pin1-3 DCR: 75Ω Max.
• Pin4-6 DCR: 75Ω Max.
• Einsetzverlust: 1,0 dB Max@1KHz,0 dB,W/H 600Ω Belastung
• Frequenzantwort: ±0,35 dB Max@ 300Hz~4,0KHz
• Rückkehrverlust: 20 dB Min@ 300 Hz
• 23 dB Min@ 1KHz
• 23 dB Min@ 4KHz
• Längsschnitt BAL: 70 dB Min@200Hz~4,0KHz
• Hi-Pot: 1250VAC, 1mA, 2S Pri bis Sek

• Betriebstemperatur: -25 bis +125°C

  Lagertemperatur: -25 bis +85°C

Anwendungen

• Telefoniesysteme

• PABX-Privatbranchenbörsen

• Modems

• Multimedia-Audiogeräte

• Telekommunikationsisolation

• Isolierung des Audiosignals

• Fernsehgeräte

• Kommunikationsgeräte

Shinhom-Qualitätskontrolle

Es ist Shinhom's Lebensader, die Kundenzufriedenheit zu suchen, die durch eine Kombination aus überlegener Qualität, vernünftiger Lieferzeit,Wettbewerbsfähige Preise und kundenorientierte Dienstleistungen, um sicherzustellen, dass die hergestellten Produkte den Anforderungen der Kunden entsprechen.

Häufig gestellte Fragen

F: Welche Bedeutung hat der Rückgabeverlustparameter?

A:Rücklaufverluste ≥ 20 dB @ 300 Hz und ≥ 23 dB @ 1 kHz / 4 kHz zeigen, dass der Transformator im Audiofrequenzband hervorragende Impedanzmatching-Eigenschaften aufweist.Energieübertragungseffizienz ist hoch, die Qualität des Audiosignals gewährleistet.

F: Was bedeutet Längsbilanz ≥ 70 dB?

A:Die Längsbilanz ≥ 70 dB zeigt, dass der Transformator eine starke Fähigkeit zur Unterdrückung von Common-Mode-Signalen aufweist.Verbesserung der Störungssicherheit bei Telekommunikations- und Audiotanwendungen.

F: Wie beantragen Sie Proben?

A:Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 Wochen.
