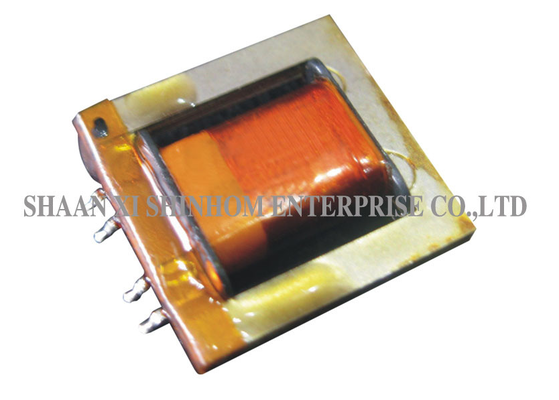

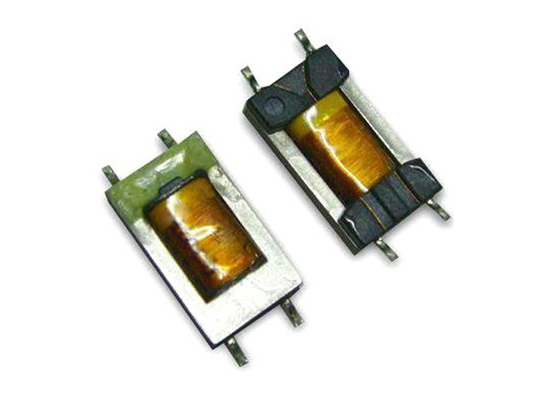

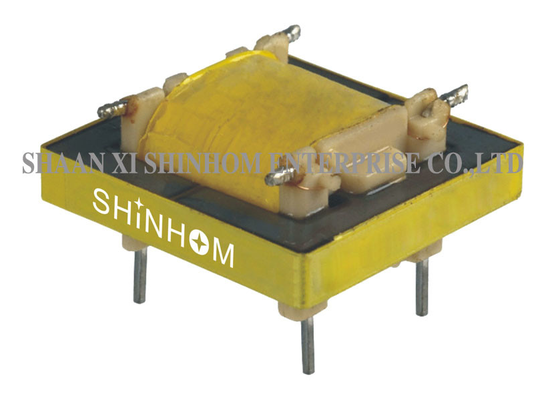

Niederfrequenz-Audio-Leiterplattentransformator 600:470Ω für Telekommunikations- und Audioausrüstung

EI-Typ Audio-Transformator

Dieser EI-Typ Audio-Transformator wird aus hochwertigen Materialien und Präzisionswickelverfahren hergestellt, speziell entwickelt für die Übertragung von Audiosignalen und Telekommunikations-Isolationsanwendungen, um eine stabile Signalübertragung mit hoher Wiedergabetreue zu gewährleisten. Das Produkt verfügt über eine robuste und zuverlässige Struktur, die für verschiedene Kommunikations- und Audiogeräte geeignet ist. Es wird häufig in Telefonsystemen, PABX-Nebenstellenanlagen, Modems, Multimedia-Audiogeräten und Telekommunikations-Isolationsanwendungen eingesetzt. Es ist eine ideale Wahl für die Signalübertragung und -isolation in den Bereichen Audio und Kommunikation.

Merkmale

• Impedanzverhältnis – 600Ω : 470Ω

• Gleichstromwiderstand (N1) – 100Ω ±10%

• Gleichstromwiderstand (N2) – 112Ω ±10%

• Übersetzungsverhältnis – N1:N2 = 1:1 ±2% @10KHz, 0.1V

• Einfügedämpfung – 2.0 ±0.5dB @1KHz

• Klirrfaktor – ≤ -10dB @600Hz

• Spannungsfestigkeit – 1875VAC / 1mA / 1 Sekunde

• Geeignet für Telefonsysteme, PABX, Modems und Telekommunikationsisolation

Elektrische Spezifikation

1. Impedanzverhältnis: 600Ω:470Ω
2. Gleichstromwiderstand: N1: 100Ω±10%
3. N2: 112Ω±10%
4. Hi-Pot: 1875VAC, 1mA, 1S Primär zu Sekundär
5. Übersetzungsverhältnis: N1:N2=1:1±2%@10KHz, 0.1V
6. Einfügedämpfung: 2.0±0.5dB@1KHz, 0dB
7. Pin4-3 W/H 470Ω
8. Pin1-2 W/H 600Ω
9. Klirrfaktor: -10dB Max@600Hz
10. Pin1-2 zu Pin4-3, Pin4-3 W/H470Ω
11. Eingang 50Ω=-71.5dB±15%

Anwendungen

• Telefonsysteme

• PABX-Nebenstellenanlagen

• Modems

• Multimedia-Audiogeräte

• Telekommunikationsisolation

• Audio-Signal-Isolation

• Rundfunkgeräte

• Kommunikationsgeräte
