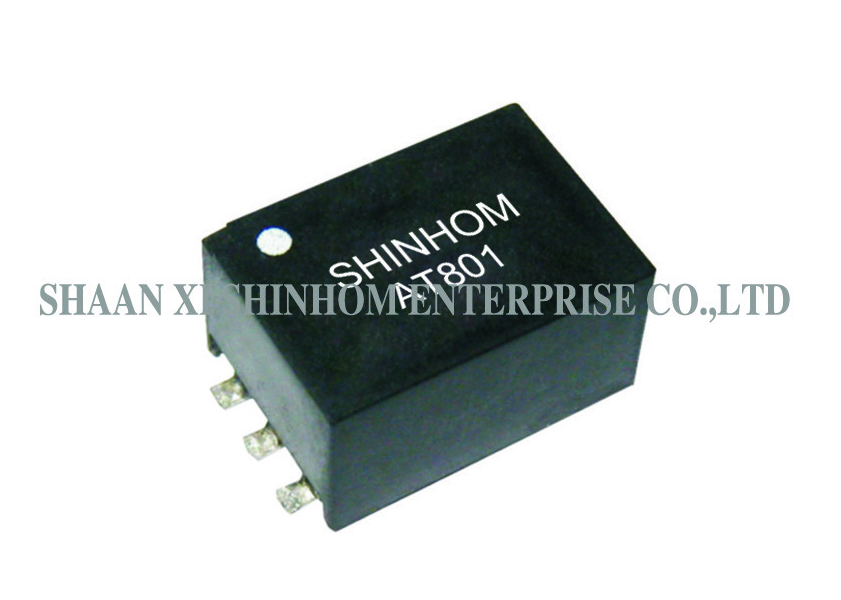

Epoxidvergossener SMD-Audio-Transformator für Audiosysteme und Telekommunikationsisolation

Das hier.mit einer Leistung von mehr als 50 W undverfügt über ein SMD-Paket und einen Epoxy-Potting-Prozess, der einen hervorragenden Feuchtigkeits-, Staub- und Isolationsschutz bietet.Frequenzbereich: 20 Hz bis 20 kHz. Frequenzantwort: ≤ 0,25 dB,Gewährleistung einer hochauflösenden Übertragung von AudiosignalenEs wird in Audiosystemen, Telekommunikationsisolation, SMD-Faxmodems, AV-Audio-Telekommunikationsgeräten und PCMCIA-Anwendungen weit verbreitet und unterstützt Datenraten von 2400bps bis 56,6Kbps (V.90).

Eigenschaften

• Einhaltung der RoHS-Richtlinie
• Geräuschtransformator

• Betriebstemperatur: -25 bis +125°C

• Lagertemperatur: -25 bis +85°C

• Weit verbreitet in Audiosystemen
• mit einem Stromgehalt von mehr als 50 W
• SMD-Faxmodem Telekommunikationstransformatoren
• Angemessener ziviler AV-Audio-Telekommunikationstransformator von 2.400 bis 56.6 Kbps (V.90) und PCMCIA-Anwendungen

1. DCR: Pin1-3=115Ω±15%
Pin4-6=115Ω±15%
2. Induktionsparallel: 200 Hz,0.78V
Pin1-3=5,8H Min
Widerstand PARALLEL 7500ΩMin
3. Leckage-Induktanz: 1 kHz,0.1V
Pin1-3(4-6kurz) = 6mH Typ
4. Einsetzungsverlust: 2 kHz, 0 dB
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu berücksichtigen.
5. Rücklaufverluste: REF 600Ω
Von 200 Hz bis 4 Hz = 24 dB Min.
6. Drehverhältnis: 15KHz,1V
Pin1-3: 6-4=1±1%
7. ISOLATION RESISTANZE100MΩ@500VDC wird nicht verwendet.
8- HI-POT: 4600VAC 1mA 60SEC:

Anwendungen

• Geräuschanlagen

• Telekommunikationsisolation

• SMD-Faxmodems

• AV-Audio-Telekommunikationsgeräte

• PCMCIA-Anwendungen

• Isolierung des Audiosignals

• Fernsehgeräte

• Kommunikationsgeräte

Shinhom-Qualitätskontrolle

Es ist Shinhom's Lebensader, die Kundenzufriedenheit zu suchen, die durch eine Kombination aus überlegener Qualität, vernünftiger Lieferzeit,Wettbewerbsfähige Preise und kundenorientierte Dienstleistungen, um sicherzustellen, dass die hergestellten Produkte den Anforderungen der Kunden entsprechen.

Häufig gestellte Fragen

F: Welche Vorteile hat die Epoxideinlagerung?

A:Epoxypotting bietet einen hervorragenden Feuchtigkeits-, Staub- und Isolationsschutz, der den langfristigen stabilen Betrieb des Transformators in verschiedenen rauen Umgebungen gewährleistet.Verstärkung der mechanischen Festigkeit und der Schwingungsbeständigkeit.

F: Was bedeutet ein DCR-Wert von 115Ω ± 15%?

A:Der DCR (DC-Widerstand) von 115Ω ± 15% gibt den Widerstandswert der Primär- und Sekundärwicklungen unter Gleichstrombedingungen an.Dieser Parameter beeinflusst den Leistungsverlust des Transformators und die Effizienz der Signalübertragung.

F: Welche Datenraten unterstützt dieses Produkt?

A:Es unterstützt Datenraten von 2400bps bis 56,6Kbps (V.90), geeignet für Kommunikationsanwendungen wie Modems und PCMCIA.

F: Wie beantragen Sie Proben?

A:Sie können eine Musteranfrage über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an. Die Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versandt.Die Lieferzeit für Massenbestellungen beträgt in der Regel 2-8 Wochen..
