Produktdetails:
Zahlung und Versand AGB:
|
| Strombereich: | 5~1200A | Ertrag: | 0-5A / 0.333VAC |
|---|---|---|---|
| Klasse: | 0,5、 1,0 | Farbe: | Transparent/schwarz |
| Kundengerecht: | ja | Spule: | Permalloykern |
| Markieren: | Ct-Spalten-Kern-Stromwandler,Niederspannungs-Spalten-Kern-Stromwandler,Permalloy-Kern-Stromwandler |
||

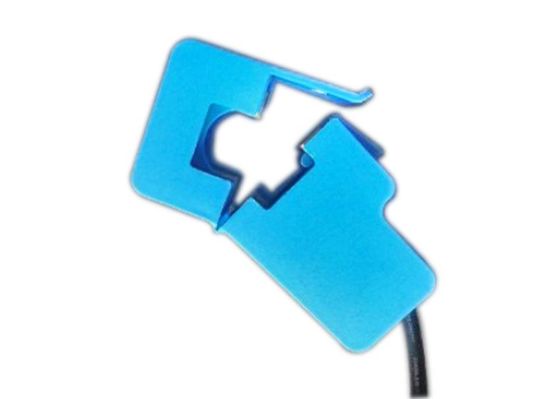

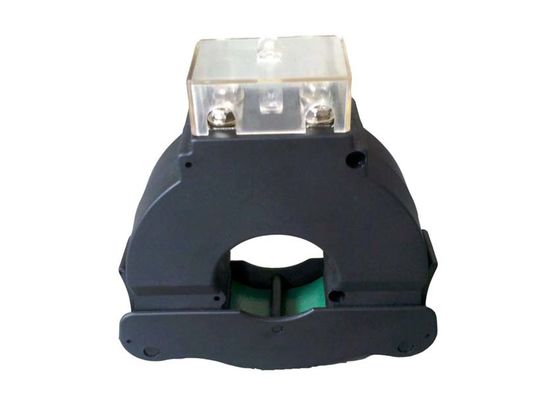

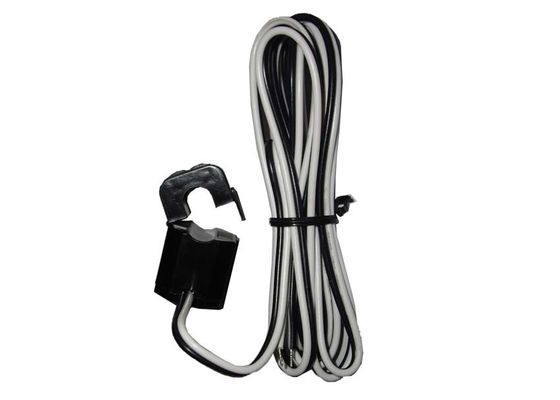

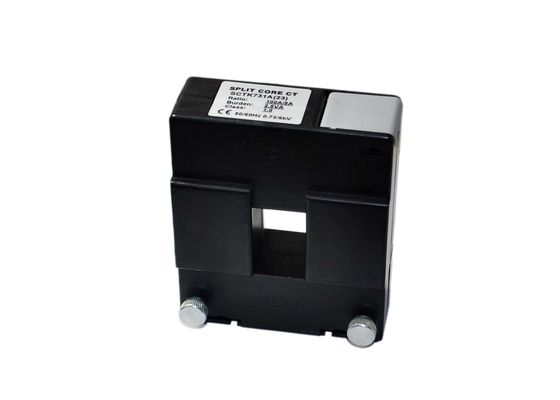

SCTK681D-Reihe CER RoHS-Spalten-Kern-Stromwandler, Niederspannung CT für Energie-Überwachung
Offene Stromwandler werden hauptsächlich in den Energieverteilersystem-Erneuerungsprojekten, einfache Installation, kein Bedarf, einen Bus abzubauen, können Echtbetrieb auch sein, beeinflußt nicht die normale Leistungsaufnahme von Kunden benutzt, damit die Benutzerumwandlungsprojekte Arbeitskräfte, Materialbetriebsmittel, Finanzquellen, verbessern Leistungsfähigkeit sparen. Diese Reihe Stromwandler kann mit Relaisschutz-, -maß- und -c$Meßgeräten benutzt werden.
Das SCTK681D-Reihenstromwandleroberteil wird von importiertem PolycarbonatsSpritzen, das flammhemmend und an 140℃ temperaturbeständig ist, der Eisenkern wird gemacht von orientiertem kaltgewalztem Silikonstahlstreifen gemacht, und der Sekundärdraht wird vom hochfesten elektromagnetischen emaillierten Draht gemacht. Das Produkt hat die Vorteile der neuen Struktur, des schönen Auftrittes, der bequemen Installation, der kleinen, leichten, hohen Genauigkeit und der großen Kapazität.
Eigenschaften:
Anwendungen:
Mechanischer Parameter
| Fall | PA /UL94-V0 |
| Spule | PBT |
| Kern | Permalloy |
| Interne Struktur | Schweißen |
| Bau | Bindung |
| Funktionierender Temp | - 25℃~+75℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ertrag-Verbindung | Draht UL1015 20AWG (twinsted Draht) 2.5m |
Elektrischer Parameter
| Frequenz | 50Hz-400Hz |
| Nennaufnahme | 5A-1200A |
| Messbereich | 10%In-130%In |
| Nennleistung | 0.333V (Wechselstrom) oder 0-5A |
| Verhältnis | ≤± 0,5% |
| Phasenwinkel | ≤ ±60min |
| Durchschlagsfestigkeit | 2.5KV/1mA/1min |
| Isolationswiderstand | DC500V/100MΩmin |
Art Auswahl
| P/N |
Nennaufnahme (a) |
Ertrag (mA/V) | Genauigkeit | Maße (Millimeter) | ||||
| Ø0 | B | C | ||||||
| SCTK681D-016 |
5-150A (5,10,50,100,150) |
0-1A 0.333V |
0,5, 1,0 | 16 | 65 | 33 | 32 | |
| SCTK681D-024 |
10-400A (10,50,100,250,400) |
0-5A 0.333V |
0,5, 1,0 | 24 | 80 | 45 | 34 | |
| SCTK681D-035 |
5-630A (, 50.100.250.400.600) |
0-5A 0.333V |
0,5, 1,0 | 35 | 99 | 60,5 | 42 | |
| SCTK681D-050 |
100-1200A (500,600,800,1000,1200) |
0-5A 0.333V |
0,5, 1,0 | 50 | 125 | 82 | 52 | |
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
