Produktdetails:
Zahlung und Versand AGB:
|
| Input: | 0A-1000A | Ausgang: | 0.333VAC oder 0-5A |
|---|---|---|---|
| Messbereich: | 10%In-130%In | Genauigkeit: | 0,2、 0,5、 1,0 |
| Mittellage: | Permalloy | Kundenspezifische: | Ja |
| Markieren: | aufgeteilter Kern ct,Art Stromwandler des aufgeteilten Kernes |
||

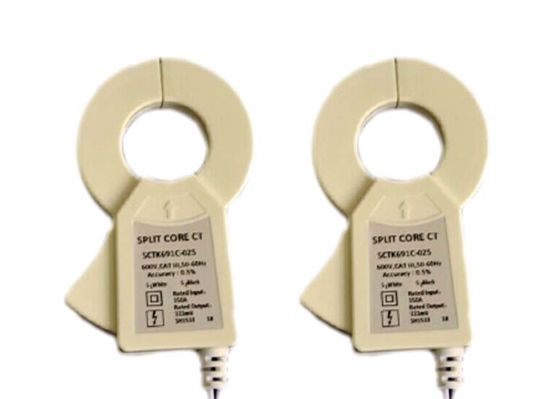

SCTK691C-Reihen-aufgeteilter Kern-Stromwandler mit Strombereich 0mA dem Test zu des Einphasenstrom-1000A
SCTK691C-Reihen sind Klammer-auf Stromwandlern, CT können zu vorhandenen Gremien, wie Zentralen oder Lastsmitten angebracht werden, um Leistung in Watt zu messen oder zu überwachen. Diese CT können angebracht werden, ohne vorhandene Kabel für einfachere Installation zu entfernen
Eigenschaften:
Anwendungen:
Elektrischer Parameter
| Frequenz | 50-2.5KHz |
| Nennaufnahme | 0.5A-630A |
| Messbereich | 10%In-130%In |
| Nennleistung | 0.333V (Wechselstrom) oder 0-5A |
| Verhältnis | ≤± 0,2% |
| Phasenwinkel | ≤ ±10min |
| Durchschlagsfestigkeit | 5.0KV/1mA/1min |
| Isolationswiderstand | DC500V/100MΩmin |
Mechanischer Parameter
| Fall | PC/UL94-V0 |
| Spule | PBT |
| Interne Struktur | Epoxy-Kleber |
| Funktionierender Temp | - 25℃~+75℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ertrag-Verbindung | Anschluss oder Draht 1.5m UL1015 22AWG |
Schreiben Sie Auswahl
| P/N |
Nennaufnahme (a) |
Ertrag (mA/V) | Genauigkeit | Maße (Millimeter) | |||||
| A | B | C | D | E | |||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0,2, 0,5, 1,0 | 63,0 | 25,0 | 20,0 | 10,0 | 37,0 | |
| SCTK691C-016 | 1-250A | 0.333V/0-100mA | 0,2, 0,5, 1,0 | 71,0 | 20,0 | 15,0 | 16,0 | 43,0 | |
| SCTK691C-025 | 5-400A | 0.333V/0-200mA | 0,2, 0,5, 1,0 | 87,0 | 20,0 | 15,0 | 25,0 | 52,0 | |
| SCTK691C-036 | 5-630A | 0.333V/0-200mA/1A | 0,2, 0,5, 1,0 | 117,0 | 27,0 | 22,0 | 35,0 | 71,0 | |
| SCTK691C-050 | 5-1000A | 0.333V/0-500mA/1A/5A | 0,2, 0,5, 1,0 | 135,0 | 27,0 | 22,0 | 50,0 | 100,0 | |
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
