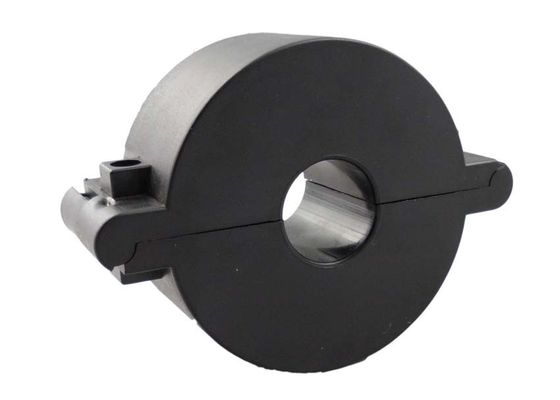

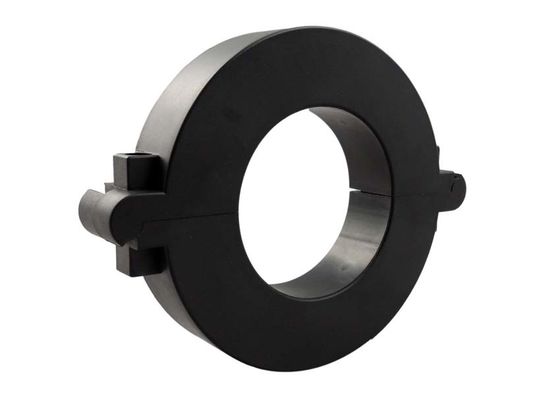

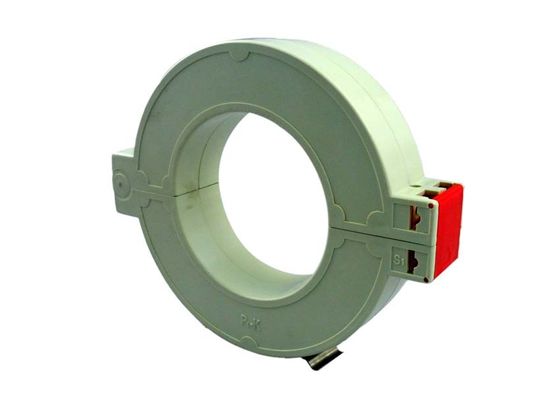

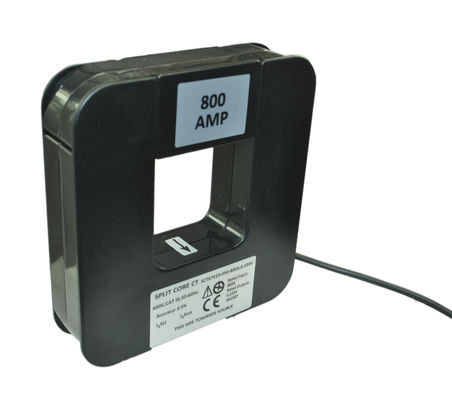

Aufgeteilter Kern-Stromwandler der Reihen-SCTK751 mit 5 zu 5000A gab ein und reißt Schließen/Öffnungs-Eigenschaft, Genauigkeit 1,0
Die Reihen SCTK751 von Artstromwandlern des aufgeteilten Kernes sind für schnelle und einfache Installation bestimmt. Der Entwurf des aufgeteilten Kernes ermöglicht berührungsfreie Strommessungen durch Magnetfeldinduktion, ohne Kabelstromkreise für CT-Installation zu trennen. Diese Methode ermöglicht eine sicherere, einfachere und tragbare Strommessung.
Eigenschaften:
Anwendungen:
Elektrischer Parameter
| Frequenz | 50-60Hz |
| Nennaufnahme | 5A-5000A |
| Messbereich | 10%In-130%In |
| Nennleistung | 0.333V (Wechselstrom) oder 0-500mA |
| Verhältnis | ± 1,0% |
| Phasenwinkel | ≤ ±90min |
| Durchschlagsfestigkeit | 2.5KV/1mA/1min |
| Isolationswiderstand | DC500V/100MΩmin |
Mechanischer Parameter
| Fall | PC /UL94-V0 |
| Spule | PBT |
| Kern | Permalloy |
| Interne Struktur | Epoxy-Kleber |
| Bau | Bindung |
| Funktionierender Temp | - 25℃~+75℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ertrag-Verbindung | Draht UL1015 22AWG (twinsted Draht) 2.0m |
Schreiben Sie Auswahl
|
P/N |
Nennaufnahme (a) |
Ertrag (mA/V) |
Genauigkeit |
Maße (mm/inch) |
|||||
|
A |
B |
C |
D |
E |
|||||
|
SCTK751A |
5-200A (5,10,30,50,75,100,125,150,200) |
0-13.3mA 0.333V |
1,0 |
50,8 (2,00) |
53,3 (2,09) |
15,0 (0,59) |
19,1 (0,75) |
19,1 (0,75) |
|
|
SCTK751B |
10-400A (10,50,75,150,200,250,300,400) |
0-26.6mA 0.333V |
1,0 |
59,6 (2,35) |
62,7 (2,47) |
21,0 (0,83) |
19,1 (0,75) |
19,1 (0,75) |
|
|
SCTK751C |
50-630A (50.100.125.200.250.400.600.630) |
0-66.6mA 0.333V |
1,0 |
82,5 (3,25) |
85,1 (3,35) |
25,6 (1,01) |
31,8 (1,25) |
31,8 (1,25) |
|
|
SCTK751D |
100-2000A (100,250,400,630,800A, 1000,2000) |
0-200mA 0.333V |
1,0 |
121,0 (4,76) |
127,0 (5,00) |
30,4 (1,19) |
50,8 (2,00) |
50,8 (2,00) |
|
|
SCTK751E |
200-3000A (200,250,400,630,1500,2500,3000) |
0-300mA 0.333V |
1,0 |
118,0 (4,65) |
133,0 (5,24) |
24,0 (0,94) |
68,0 (2,68) |
80,0 (3,15) |
|
|
SCTK751F |
400-5000A (400,800,1000,1500,2000,3000,5000) |
0-500mA 0.333V |
1,0 |
146,0 (5,75) |
190,5 (7,50) |
35,6 (1,40) |
76,2 (3,00) |
127,0 (5,00) |
|
Gebrauchsanweisungen
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
