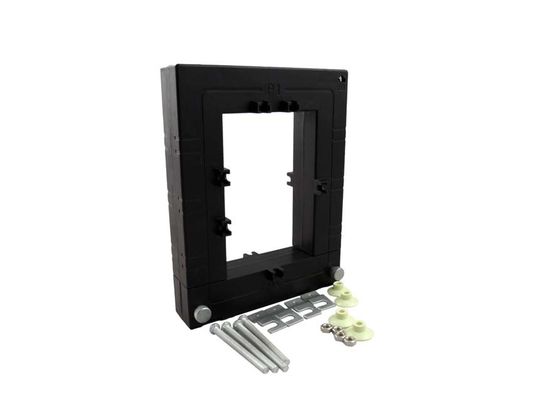

Elektrische aufgeteilter Kern-Stahlhochfrequenzstromwandler der Reihen-SCTK731 mit 5 zum Input 5000A
Anwendung
Stromwandler des Umbaues der Reihe SCTK731 (Spaltekern) speciallydesigned, um ihre Installation in den neuen oder bereits vorhandenen Netzarbeiten zu erleichtern. Sie sind installiert möglicherweise, ohne irgendeinen Kabel- oder Hauptleitungsträgerstromkreis zu öffnen. Ein interner Messwiderstand über der Sekundärwicklung des CT liefert ein niedriges Safe
Spannungsertrag. Er kann Zeit und die Installationskosten sparen.
Strommessung, Überwachung und Schutz für elektrische Verdrahtung und Ausrüstung. Strom und Leistungsmessung für Elektromotoren, Beleuchtung, Luftkompressor, Heizung und Lüftungsanlage, Klimaanlageausrüstung und Automatisierungskontrollsystem. Strom-, Macht- und Energieüberwachungsgerät.
Eigenschaft
Elektrischer Parameter
| Frequenz | 50-400Hz |
| Nennaufnahme | 5A-5000A |
| Messbereich | 5%In-130%In |
| Nennleistung | 0-5A |
| Verhältnis | ≤ ± 0,5% |
| Phasenwinkel | ≤ ±30min |
| Durchschlagsfestigkeit | 2.5KV/1mA/1min |
| Isolationswiderstand | DC500V/100MΩmin |
Mechanischer Parameter
| Fall | PC /UL94-V0 |
| Spule | PC |
| Kern | Silikonstahl |
| Interne Struktur | Epoxy-Kleber |
| Bau | Schraube |
| Funktionierender Temp | - 25℃~+75℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ertrag-Verbindung | Anschluss |
Schreiben Sie Auswahl
| P/N | Nennaufnahme (a) | Ertrag (a) | Genauigkeit | Maße (Millimeter) | |||||||||
| A | B | C | D | E | F | G | H | I | |||||

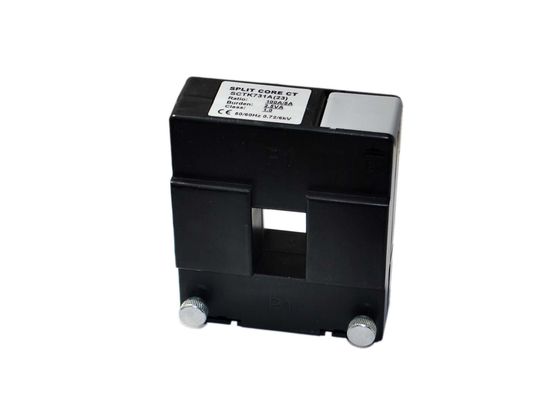

| SCTK731A (23) | 100-400A | 1A/5A | 0,5, 1,0, 3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A/5A | 0,5, 1,0, 3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A/5A | 0,5, 1,0, 3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
