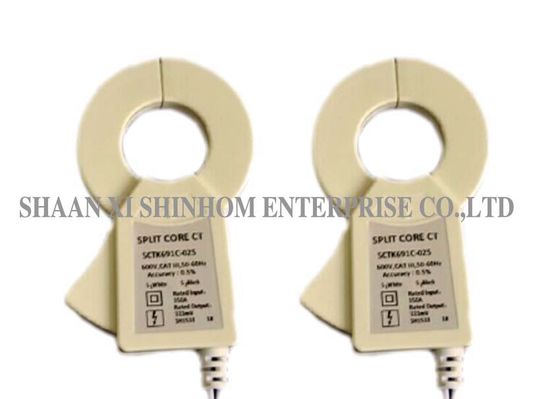

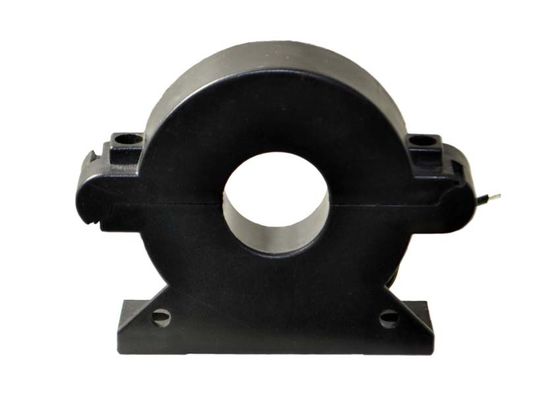

Die SCTK691C-Serie ist ein Stromwandler zum Aufstecken. Der Stromwandler kann zur Messung oder Überwachung der Leistung an vorhandene Schalttafeln wie Steuerzentralen oder Lastzentralen montiert werden. Der Stromwandler kann zur einfacheren Installation ohne Entfernen vorhandener Kabel montiert werden
Eigenschaften:
Anwendungen:
Elektrischer Parameter
| Frequenz | 50-2,5 kHz |
| Nennleistung | 0,5A-630A |
| Messbereich | 10% In-130% In |
| Nennleistung | 0,333 V (Wechselstrom) oder 0–5 A |
| Verhältnis | ≤ ± 0,2% |
| Phasenwinkel | ≤ ± 10 min |
| Spannungsfestigkeit | 5,0 kV / 1 mA / 1 min |
| Isolationswiderstand | DC500V / 100MΩmin |
Mechanischer Parameter
| Fall | PC / UL94-V0 |
| Spule | PBT |
| Interne Struktur | Epoxy |
| Betriebstemperatur | 25 ℃ ～ ＋ 75 ℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ausgangsverbindung | Terminal oder UL1015 22AWG Kabel 1,5 m |
Typauswahl
| P / N | Nennleistung (EIN) | Ausgang (mA / V) | Richtigkeit | Abmessungen (mm) | |||||
| EIN | B | C | D | E | |||||
| SCTK691C-010 | 0,5-100A | 0,333 V / 0-50 mA | 0,2,0,5,1,0 | 63,0 | 25,0 | 20,0 | 10.0 | 37,0 | |
| SCTK691C-016 | 1-250A | 0,333 V / 0-100 mA | 0,2,0,5,1,0 | 71,0 | 20,0 | 15.0 | 16.0 | 43,0 | |
| SCTK691C-025 | 5-400A | 0,333 V / 0-200 mA | 0,2,0,5,1,0 | 87,0 | 20,0 | 15.0 | 25,0 | 52,0 | |
| SCTK691C-036 | 5-630A | 0,333 V / 0-200 mA / 1A | 0,2,0,5,1,0 | 117,0 | 27,0 | 22,0 | 35,0 | 71,0 | |
| SCTK691C-050 | 5-1000A | 0,333 V / 0-500 mA / 1A / 5A | 0,2,0,5,1,0 | 135,0 | 27,0 | 22,0 | 50,0 | 100,0 | |
Anmerkungen: Produktspezifikationen können besonders angefertigt werden
