Strombereich: | 0~100A | Ausgang: | 0-50mA oder 0-1V |
---|---|---|---|
Klasse: | 0,5、 1,0、 3,0 | Phase: | Single |
Messbereich: | 5%In-130%In | Anpassbare: | Ja |
Markieren: | aufgeteilter Kern ct,Art Stromwandler des aufgeteilten Kernes |

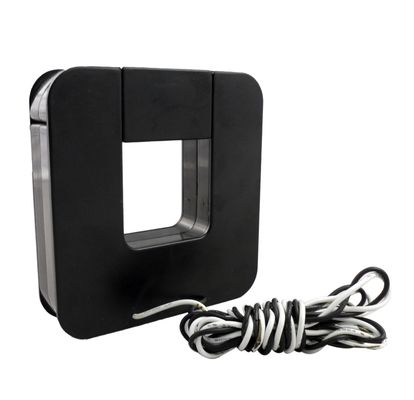

SCTK681C Serie 100A Hochgenauer Split-Core-Stromsensor Stromwandler mit niedrigem Energieverbrauch
1. Einleitung
Der nachrüstbare Stromwandler der Serie STCK691C (Split-Core) wurde speziell für den Einbau in neue oder bereits vorhandene Netze entwickelt. Sie können installiert werden, ohne Kabel oder Stromkreise zu öffnen. Ein interner Vorwiderstand an der Sekundärwicklung des Stromwandlers sorgt für einen niedrigen sicheren Spannungsausgang. Das spart Zeit und Installationskosten.
2. Eigenschaften
Die Struktur der selbstsichernden, sicheren, einfach zu installierenden, tragbaren
Breites Innenfenster zum Klemmen von großen Kabeln oder Sammelschienen
Große Auswahl an Größen für alle vorhandenen Installationen
3. Anwendungen
Strommessung, Überwachung und Schutz von elektrischen Leitungen und Geräten. Strom- und Leistungsmessung für Elektromotor, Beleuchtung, Luftkompressor, Heizungs- und Lüftungsanlage, Klimaanlagen und Automatisierungssystem. Strom-, Leistungs- und Energieüberwachungsgerät. Relaisschutzvorrichtung.
Mechanischer Parameter
Fall | PA / UL94-V0 |
Spule | PA |
Ader | Ferrit |
Interne Struktur | Epoxy |
Konstruktion | Krawatte |
Betriebstemperatur | 25 ℃ ~ + 75 ℃ |
Betriebsfeuchtigkeit | ≤85% |
Ausgangsverbindung | 1015 / 22AWG-Draht (Zwillingsdraht) 1,0 m |
Elektrischer Parameter
Frequenz | 50-20KHz |
Nennleistung | 0-100A |
Messbereich | 5% In-130% In |
Nennleistung | 0-50 mA / 0-1 V |
Verhältnis | ≤ ± 0,5% |
Phasenwinkel | ≤ ± 30 min |
Spannungsfestigkeit | 2,5 kV / 1 mA / 1 min |
Isolationswiderstand | DC500V / 100MΩmin |
Typauswahl
P / N | Nennleistung (EIN) | Ausgang (mA / V) | Richtigkeit |
SCTK681C-013 | 0-5A | 0-1V | 0,5,1,0,3,0 |
SCTK681C-013 | 0-50A | 0-2V | 0,5,1,0,3,0 |
SCTK681C-013 | 0-100A | 0-1V | 0,5,1,0,3,0 |
SCTK681C-013 | 0-100A | 0-50 mA | 0,5,1,0,3,0 |
Anmerkungen: Produktspezifikationen können besonders angefertigt werden
