Produktdetails:
Zahlung und Versand AGB:
|
| Strombereich: | 5~1000A | Ausgang: | 0-10Vac oder 0-5A |
|---|---|---|---|
| Genauigkeit: | 0,2、 0,5、 1,0 | Frequenz: | 50-400Hz |
| Spulen-Struktur: | Toroidal | Anpassbare: | Ja |
| Markieren: | aufgeteilter Kern ct,Art Stromwandler des aufgeteilten Kernes |
||

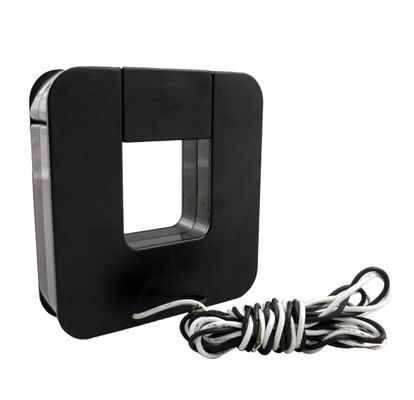

Geteilter Stromwandler der Serie SCTK673 mit epoxidvergossenem Gehäuse und 5 ~ 1000 A Eingang, Klasse 0.2,0.5,1.0
Die Nachrüst-Stromwandler der Serie SCTK673 (Split-Core) wurden speziell entwickelt, um den Einbau in neue oder bereits vorhandene Netze zu erleichtern. Sie können installiert werden, ohne Kabel oder Stromkreise zu öffnen. Ein interner Präzisionswiderstand an der Sekundärwicklung des Stromwandlers sorgt für einen niedrigen sicheren Spannungsausgang. Das spart Zeit und Installationskosten.
Eigenschaften:
Anwendungen:
Elektrischer Parameter
| Frequenz | 50-400Hz |
| Nennleistung | 5A-1000A |
| Messbereich | 5% In-130% In |
| Nennleistung | 0-10 V (Wechselstrom) oder 0-5 A |
| Verhältnis | ≤ ± 0,2% |
| Phasenwinkel | ≤ ± 10 min |
| Spannungsfestigkeit | 2,5 kV / 1 mA / 1 min |
| Isolationswiderstand | DC500V / 100MΩmin |
Mechanischer Parameter
| Fall | PC / UL94-V0 |
| Spule | PBT |
| Ader | Siliziumstahl |
| Interne Struktur | Epoxy |
| Konstruktion | Krawatte |
| Betriebsfeuchtigkeit | ≤85% |
| Betriebstemperatur | 25 ℃ ～ ＋ 75 ℃ |
| Ausgangsverbindung | UL101522AWGWire (Doppeldraht) 2,5 m |
Typauswahl
P / N | Nennleistung (EIN) | Ausgang (mA / V) | Richtigkeit | Abmessungen (mm) | |||||||||
| O | EIN | B | C | D | E | F | G | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5.100.250.400 A) | 0-200mA 0-10V | 0,2 0,5 1,0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500 mA 0-10V | 0,2 0,5 1,0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Anmerkungen: Produktspezifikationen können besonders angefertigt werden
