Strombereich: | 0.5~630A | Ausgang: | 0-500mA/0.333V (WECHSELSTROM) |
---|---|---|---|
Klasse: | 0,2、 0,5、 1,0 | Inneres Fenster: | 8.0 - 32.0mm |
Baumaschinen: | Bindung | Anpassbare: | Ja |
Markieren: | aufgeteilter Kern ct,Art Stromwandler des aufgeteilten Kernes |

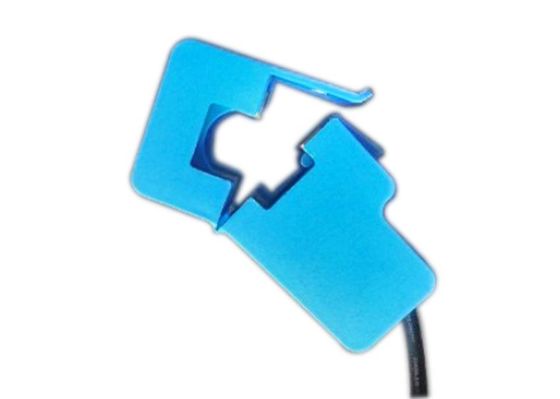

Stromwandler der Serie SCTK661 mit 0,333 V, geteiltem Kern, CT 0-500 mA, breites Innenfenster, anpassbar
Der nachrüstbare Stromwandler der Serie SCTK661 (geteilter Stromwandler) wurde speziell entwickelt, um den Einbau in neue oder bereits vorhandene Netze zu erleichtern. Er kann installiert werden, ohne Kabel oder Stromschienen zu öffnen. Ein interner Präzisionswiderstand an der Sekundärwicklung des Stromwandlers sorgt für einen niedrigen sicheren Spannungsausgang.
Eigenschaften:
Anwendungen:
Elektrischer Parameter
Frequenz | 50-60Hz |
Nennleistung | 0,5A-630A |
Messbereich | 10% In-130% In |
Nennleistung | 0,333 V (Wechselstrom) oder 0-500 mA |
Verhältnis | ≤ ± 0,1 % |
Phasenwinkel | ≤ ± 30 min |
Spannungsfestigkeit | 2,5 kV / 1 mA / 1 min |
Isolationswiderstand | DC500V / 100MΩmin |
Mechanischer Parameter
Fall | PC / UL94-V0 |
Spule | PC |
Ader | Permalloy |
Interne Struktur | Epoxy |
Konstruktion | Krawatte |
Betriebstemperatur | 25 ℃ ~ + 75 ℃ |
Betriebsfeuchtigkeit | ≤85% |
Ausgangsverbindung | UL1015 22AWG-Draht (Zwillingsdraht) 2,5 m |
Typauswahl
P / N | Nennleistung (EIN) | Ausgang (mA / V) | Richtigkeit | Abmessungen (mm / Zoll) | |||||
EIN | B | C | D | E | |||||
SCTK661A-008 | 0,5-50A (1,5,10,30,50) | 0-50 mA 0,333 V | 0,2,0,5,1,0 | 36,0 (1,42) | 22,0 (0,87) | 20,0 (0,79) | 8.0 (0,31) | 2500 (100) | |
SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100 mA 0,333 V | 0,2,0,5,1,0 | 45,0 (1,77) | 22,0 (0,87) | 20,0 (0,79) | 13.0 (0,51) | 2500 (100) | |
SCTK661C-019 | 5-250A (10.100.200.250.400) | 0-200mA 0,333 V | 0,2,0,5,1,0 | 60,0 (2,36) | 22,0 (0,87) | 20,0 (0,79) | 19,0 (0,75) | 2500 (100) | |
SCTK661D-023 | 5-400A (10.100.200.250.400) | 0-200mA 0,333 V | 0,2,0,5,1,0 | 60,0 (2,36) | 22,0 (0,87) | 20,0 (0,79) | 23,0 (0.91) | 2500 (100) | |
SCTK661E-032 | 10-630A (20.100.250.400.600) | 0-500 mA 0,333 V | 0,2,0,5,1,0 | 76,0 (2,99) | 22,0 (0,87) | 20,0 (0,79) | 32,0 (1.26) | 2500 (100) |
Anmerkungen: Produktspezifikationen können besonders angefertigt werden
