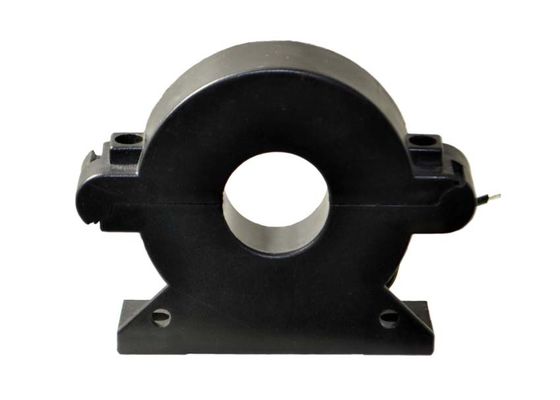

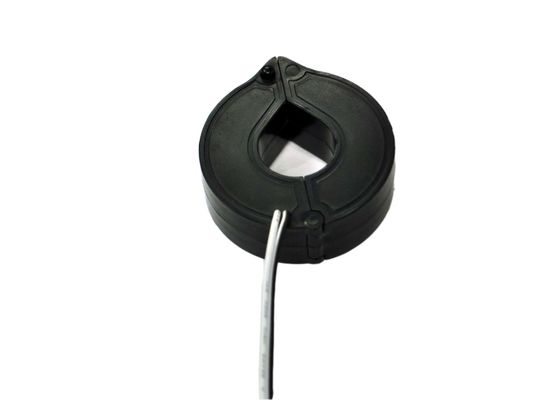

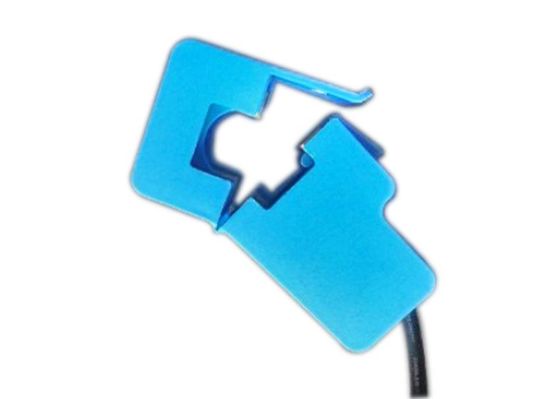

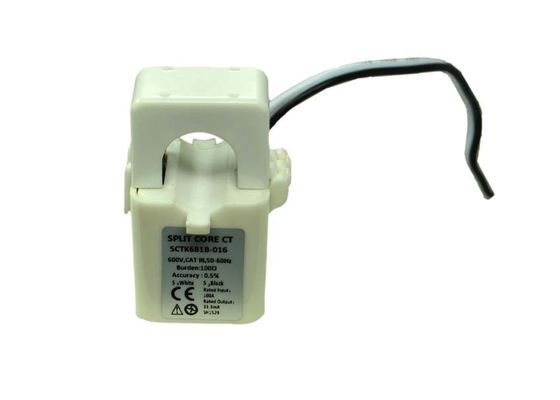

SCTK660B-Reihen-aufgeteilter Kern 0.5A zu 1000A gab und 0 zu 0.333V oder 0 zu Ertrag 500mA Stromwandler ein
Beschreibung
Gegenwärtige Sensoren aufgeteilter Kern Wechselstroms haben verschiedene Lochgrößen und die gegenwärtigen Bewertungen, zum jeder möglicher Anwendung zu entsprechen. Modelle des aufgeteilten Kernes sind für Umbaue perfekt. Ertrag ist am Industriestandard örtlich festgelegt.
Anwendung
• Datenerfassung • Notieren • Energieüberwachung
• Energiemanagement • Überwachung der alternativen Energie
• Kostenumlage
Eigenschaften
• Hohe Genauigkeit bei 10-130% des Nennstroms
• Wechselstrom-Isolationswiderstand: 3KV für 60s
• Schwingen offen für Leichtigkeit der Installation
• Steifer Wohnungskasten mit Plastik langlebigen Gutes UL® 94V-0
• Sicherheitsnorm: IEC/EN60044-1
• Nominaler Phasenwinkelfehler und
• Nominaler Linearitätsfehler: Passen sich IEC61869-2 an
• ConformIEC60044-1
• Max.operations-Spannung: AC600V
Elektrischer Parameter
| Frequenz | 50-2.5KHz |
| Nennaufnahme | 0.5A-1000A |
| Messbereich | 10%In-130%In |
| Nennleistung | 0.333V (Wechselstrom) oder 0-5A |
| Verhältnis | ≤± 0,2% |
| Phasenwinkel | ≤ ±10min |
| Durchschlagsfestigkeit | 5.0KV/1mA/1min |
| Isolationswiderstand | DC500V/100MΩmin |
Mechanischer Parameter
| Fall | PC/UL94-V0 |
| Spule | PBT |
| Kern | Permalloy |
| Interne Struktur | Epoxy-Kleber |
| Bau | Bindung |
| Funktionierender Temp | - 25℃~+75℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ertrag-Verbindung | Anschluss oder Draht 1.5m UL1015 22AWG |
Schreiben Sie Auswahl
|
P/N |
Nennaufnahme (a) |
Ertrag (mA/V) | Genauigkeit | Maße (Millimeter) | |||||
| A | B | C | D | E | F | ||||
| SCTK660B-010 | 0.5-100A | 0.333V/0-50mA | 0,2, 0,5, 1,0 | 57,6 | 50,0 | 22,0 | 5,0 | 16,7 | 25,0 |
| SCTK660B-019 | 1-250A | 0.333V/0-100mA/1A | 0,2, 0,5, 1,0 | 66,6 | 59,0 | 22,0 | 9,5 | 25,7 | 29,5 |
| SCTK660B-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0,2, 0,5, 1,0 | 73,1 | 65,0 | 22,0 | 12,5 | 31,7 | 32,5 |
| SCTK660B-032 | 5-630A | 0.333V/0-200mA/1A/5A |
0,2, 0,5, 1,0 |
82,1 | 74,0 | 22,0 | 16,0 | 38,7 | 37,0 |
| SCTK660B-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0,2, 0,5, 1,0 | 95,1 | 87,0 | 22,0 | 22,5 | 53,7 | 43,5 |
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
