| Strombereich: | 0.5~630A | Ausgang: | 0.333V (Wechselstrom) oder 0-500mA |
|---|---|---|---|
| Klasse: | 0,2、 0,5、 1,0 | Durchschlagsfestigkeit: | 5.0KV/1mA/1min |
| Inneres Fenster: | 10mm bis 32mm | Anpassbare: | Ja |
| Markieren: | Art Stromwandler des aufgeteilten Kernes,Strom-Sensor des aufgeteilten Kernes |
||

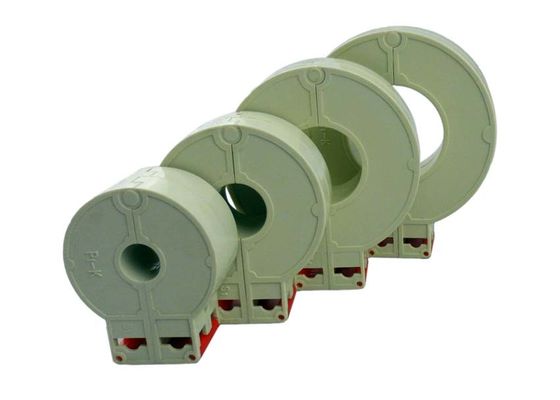

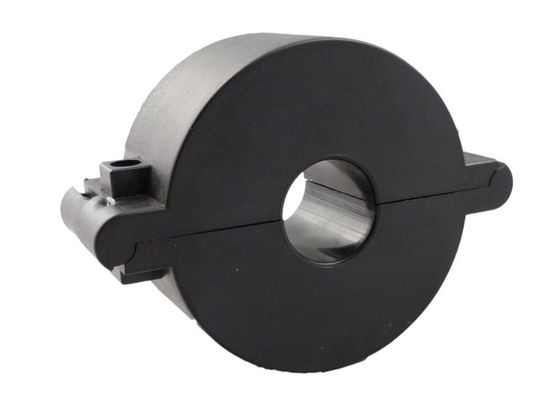

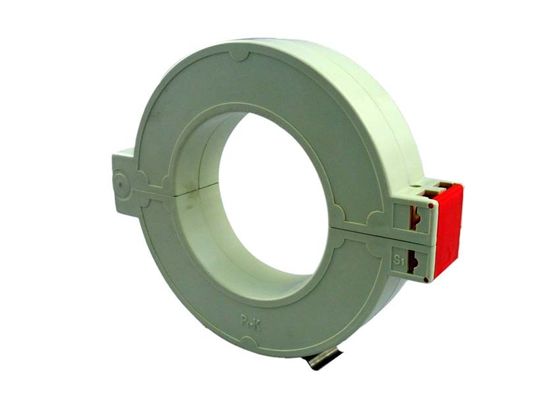

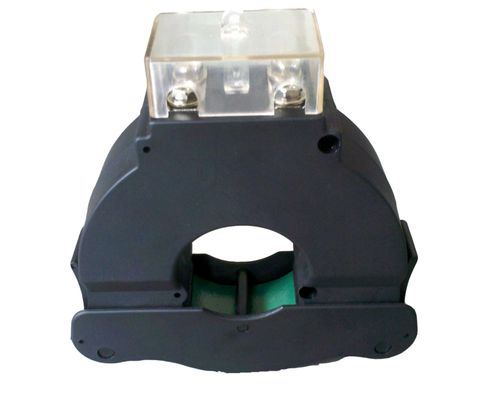

Arten von Stromwandlern des aufgeteilten Kern-0.5-630A mit Epoxy-Kleber kapselten die Unterkunft des SCTK660A-Strom-Sensors ein
Anwendung
Strommessung, Überwachung und Schutz für elektrische Verdrahtung und Equipment.Current und Leistungsmessung für elektrische MO-Felsen, Beleuchtung, Luftkompressor, Heizung und Lüftungsanlage, Klimaanlageausrüstung und Automatisierungskontrollsystem. Strom, Macht und energymonitoring Gerät.
Eigenschaft
Die Struktur das selbstsichernde, sicher, einfach zu installieren, des tragbaren breiten inneren Fensters, das Festklemmen von großen Kabeln oder - Sammelschienebreite palette von Größen alle bestehenden Anlagen unterbringen lassend.
Sctk660a-Reihenumbau (Spaltekern) currenttransformer ist besonders entworfen worden, um ihre Installation in den neuen oder bereits vorhandenen Netzarbeiten zu erleichtern. Sie können beinstalled ohne openingany cableor Bus-barcircuit. Aninternal-Messwiderstand über der Sekundärwicklung des ct liefert einen niedrigen sicheren Spannungsertrag. Er kann Zeit und die Installationskosten sparen.
Elektrischer Parameter
| Frequenz | 50-2.5KHz |
| Nennaufnahme | 0.5A-630A |
| Messbereich | 10%In-130%In |
| Nennleistung | 0.333V (Wechselstrom) oder 0-5A |
| Verhältnis | ≤± 0,2% |
| Phasenwinkel | ≤ ±30min |
| Durchschlagsfestigkeit | 5.0KV/1mA/1min |
| Isolationswiderstand | DC500V/100MΩmin |
Mechanischer Parameter
| Fall | ABS/UL94-V0 |
| Spule | PBT |
| Kern | Permalloy |
| Interne Struktur | Epoxy-Kleber |
| Bau | Bindung |
| Funktionierender Temp | - 25℃~+75℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ertrag-Verbindung | Anschluss oder Draht 1.5m UL1015 22AWG |
Schreiben Sie Auswahl
| P/N |
Nennaufnahme (a) |
Ertrag (mA/V) | Genauigkeit | Maße (Millimeter) | |||||
| A | B | C | D | E | |||||
| SCTK660A-010 |
0.5-100A (1,5,10,30,50,100) |
0-50mA 0.333V |
0,2, 0,5, 1,0 | 50,0 | 40,0 | 22,5 | 10,0 | 24,0 | |
| SCTK660A-016 |
1-250A (10,50,75,100,200,250) |
0-100mA/1A 0.333V |
0,2, 0,5, 1,0 | 61,0 | 50,0 | 22,5 | 16,0 | 24,0 | |
| SCTK660A-025 |
5-400A (10,50,100,200,250,400) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 74,0 | 62,0 | 22,5 | 25,0 | 24,0 | |
| SCTK660A-032 |
5-630A (10,50,100,200,250,630) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 81,5 | 70,0 | 22,5 | 32,0 | 24,0 | |
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
