Startseite /Produkte/gegenwärtiger Halleffektsensor/Hall-Effekt-Stromsensor HBC-LSR5 Serie 50A 0,8V Ausgang für neue Energie und Batteriemanagement

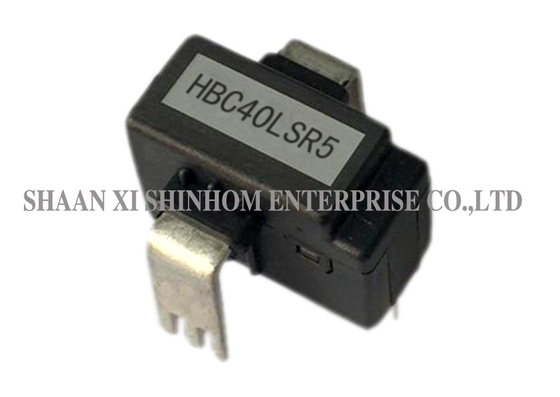

Hall-Effekt-Stromsensor HBC-LSR5 Serie 50A 0,8V Ausgang für neue Energie und Batteriemanagement

5000 Stück
MOQ
Verhandelbar
Preis
Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Versorgungsspannung: 5V (±5%)
Bewerteter Input: 0A bis 50A
Nennleistung: ±0,8 V ±0,5 %
Versetzungsspannung: 2,5 V ± 0,5
Ausgangsspannungsantrieb: ≤±0,05 mV/℃
Maßgeschneidert: Ja
Hervorheben:

Hall-Effekt-Stromsensor 50A

,

Hall-Effekt-Stromsensor 0

,

8V Ausgang
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: HBC-LSR5
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

Der HBC-LSR5-Serie geschlossene Hall-Effekt-Stromsensor nutzt den Hall-Effekt und die Nullfluss-Gleichgewichtsmethode zur Messung und bietet elektrische Isolierung zwischen Primär- und Sekundärkreisen. Er misst präzise Gleich-, Wechsel- oder Pulsströme mit einem Messbereich von 0-50A. Das Produkt hat eine Versorgungsspannung von 5V±5% und eine Nenn-Ausgangsspannung von ±0.8V±0.5%. Es bietet hohe Genauigkeit und einfache Installation. Anpassungen unterschiedlicher Nenn-Eingangsstromstärken und Ausgangsstromstärken werden unterstützt. Es wird häufig in der industriellen Steuerung, Leistungsüberwachung, neuen Energien, Batteriemanagement und verschiedenen DC/AC/Puls-Strommessanwendungen eingesetzt.

Merkmale:
  • Betriebsstromstärken: 0 bis 50A
  • Stromversorgung: 5V ±5%
  • Nenn-Ausgangsspannung: ±0.8V±0.5%
  • Einfache Montage
  • Hohe Genauigkeitsklasse
Anwendungen:
  • Schaltnetzteile (SMPS)
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Stromversorgungen für Schweißanwendungen
  • Batteriebetriebene Anwendungen
  • AC-Frequenzumrichter und Servomotorantriebe
  • Statische Umrichter für Gleichstrommotorantriebe
ELEKTRISCHE DATEN:

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
Nenn-Eingangsstrom (IP) 6 10 15 20 25 30 40 50 A
Teststrombereich ±15 ±25 ±37.5 ±50 ±62.5 ±75 ±100 ±105 A
Windungsverhältnis (Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
Nenn-Ausgangsspannung ±0.8±0.5% V
Versorgungsspannung +5±5% V
Offset-Spannung 2.5±0.5% V
Referenzspannung (VR) 2.5±0.8% V
Externe Referenzspannung 2.0-2.8 V
Offset-Spannungsdrift ≤±0.1 mV/℃
Ausgangsspannungsdrift ≤±0.05 mV/℃
Linearität (Ip=0-±Ipn) ≤±0.2 %FS
Klasse ≤±1.0 %
di/dt ＞50 A/µS
Ansprechzeit ≤1 µS
Bandbreite (-1db) DC～100 KHZ
Isolationsspannung 2.5@(50HZ,1min) KV
Betriebstemperatur -40～+85 ℃
Lagertemperatur -40～+105 ℃

Hinweise: Produktspezifikationen können angepasst werden

Hall-Effekt-Stromsensor HBC-LSR5 Serie 50A 0,8V Ausgang für neue Energie und Batteriemanagement
FAQ

F: Was ist das Funktionsprinzip der Nullfluss-Gleichgewichtsmethode?

A: Die Nullfluss-Gleichgewichtsmethode (geschlossener Hall-Effekt) verwendet ein Hall-Element, um das vom gemessenen Strom erzeugte Magnetfeld zu erkennen. Das Ausgangssignal treibt eine Kompensationsspule an, um ein entgegengesetztes Magnetfeld zu erzeugen und den Netto-Magnetfluss im Kern bei Null zu halten. Der Kompensationsstrom ist proportional zum gemessenen Strom und liefert hochgenaue Messergebnisse mit geringer Temperaturdrift.

F3: Unterstützt dieses Produkt Anpassungen?

A: Ja. Anpassungen unterschiedlicher Nenn-Eingangsstromstärken und Ausgangsstromspezifikationen sind verfügbar, um vielfältige Anwendungsanforderungen zu erfüllen. Bitte kontaktieren Sie unser Verkaufsteam für Details.

F: Welche Arten von Strom kann dieser Sensor messen?

A: Er kann präzise DC-, AC- und Pulsströme messen, geeignet für verschiedene komplexe Stromwellenform-Messanforderungen.
