Hall-Effekt-Stromsensor HBC-LX Serie für Batteriemanagement und Frequenzumwandlung in Haushaltsgeräten

Verhandlung
MOQ
Verhandelbar
Preis
Hall Effect Current Sensor HBC-LX Series for Battery Management and Household Appliance Frequency Conversion
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Versorgungsspannung: ±15V ±5%
Bewerteter Input: 0A ~ 75A
Nennleistung: 4V ±0,5%
Signaltyp: Analogausgang
Zertifizierung: CE, RoHS, ISO
Installation: PCB-Einstellungen
Hervorheben:

Hall-Effekt-Stromsensor für Batteriemanagement

,

Hall-Effekt-Sensor für Haushaltsgeräte

,

HBC-LX Stromsensor mit Frequenzumwandlung
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: HBC-LX
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/Monat
Produkt-Beschreibung

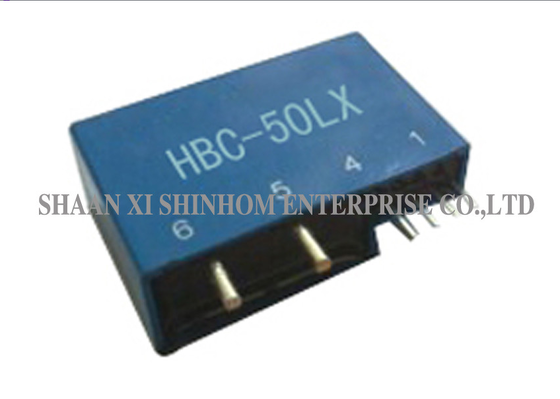

HBC-LX Serie Geschlossener Hall-Effekt-Stromsensor

Der HBC-LX Serie geschlossene Hall-Effekt-Stromsensor verwendet ein geschlossenes (Kompensations-) Prinzip und bietet elektrische Isolierung zwischen dem Primär- und Sekundärkreis. Er misst präzise Gleich-, Wechsel- oder Impulsströme mit einem Messbereich von 0-75A. Das Produkt hat eine Versorgungsspannung von DC +5.0V. Es bietet hohe Genauigkeit, ausgezeichnete Linearität, geringen Temperaturdrift und hohe Unterdrückung externer Störungen. Es zeichnet sich durch optimierte Ansprechzeit, keinen Einschaltverlust, geringen Stromverbrauch, einfache Installation und Unterstützung für kundenspezifische Anpassungen aus. Es wird häufig in Wechselrichtern, USVs, Photovoltaik-Strommessung, Windkraft-Strommessung, Automotive-Drive-by-Wire-Anwendungen, Frequenzumwandlung von Haushaltsgeräten, Messung von Kombinationsboxen für neue Energien und Strommessung von EV-Ladegeräten eingesetzt.

Merkmale
  • Messbereich – 0-75A
  • Versorgungsspannung – DC +5.0V
  • Messprinzip – geschlossener Hall-Effekt
  • Isolierung – elektrische Isolierung zwischen Primär und Sekundär
  • Genauigkeit – hohe Genauigkeit
  • Linearität – ausgezeichnet
  • Temperaturdrift – gering
  • Störfestigkeit – hoch
Anwendungen
  • Wechselrichter-Strommessung
  • USV unterbrechungsfreie Stromversorgungen
  • Photovoltaik (PV) Strommessung
  • Windkraft-Strommessung
  • EV-Ladegeräte-Strommessung
  • Hybrid-Batteriepack-Strommessung
  • Frequenzumwandlung von Haushaltsgeräten
  • Messung von Kombinationsboxen für neue Energien
ELEKTRISCHE DATEN
HBC-05LX HBC-10LX HBC-15LX HBC-20LX
HBC-25LX HBC-30LX HBC-50LX HBC-75LX
Nenneingangsstrom 5 10 15 20 25 30 50 75 A
Prüfstrombereich 10 20 30 40 50 60 100 150 A
Windungsverhältnis 4:1000 3:1500 2:1500 2:2000 1:1250 1:1500 1:2500 1:3750
Nenn-Ausgangsspannung 4±0.5% V
Versorgungsspannung ±15±5% V
Nullpunkt-Offset-Strom ≤±0.04 V
Verbrauchsstrom ≤±18±20 mA
Linearität ≤±0.2 %FS
Ansprechzeit ＜1 µs
Ausgangs-Temperaturdrift ＜±0.02 %/°C
Nullpunkt-Temperaturdrift ≤±1 mV/°C
Isolationsspannung 50(60)HZ,1min, 2.5 KV
Isolationsfestigkeit ＞1000 MΩ
Betriebstemperatur -40～+85 °C
Lagertemperatur -40～+105 °C

Hall-Effekt-Stromsensor HBC-LX Serie für Batteriemanagement und Frequenzumwandlung in Haushaltsgeräten

Hinweise: Produktspezifikationen können angepasst werden

FAQ

F: Was ist die Versorgungsspannung dieses Sensors?

A: Die Versorgungsspannung beträgt DC +5.0V, geeignet für Niederspannungssysteme und einfache Integration in verschiedene elektronische Geräte und neue Energiesysteme.

F: Was sind die Vorteile von keinem Einschaltverlust und geringem Stromverbrauch?

A: Kein Einschaltverlust stellt sicher, dass der zu prüfende Stromkreis nicht durch den Sensor beeinflusst wird und die ursprüngliche Schaltungseffizienz erhalten bleibt. Geringer Stromverbrauch reduziert die Eigenerwärmung des Sensors, verbessert die Langzeitstabilität und senkt den Energieverbrauch des Systems.

F: Welche Arten von Strom kann dieser Sensor messen?

A: Er kann Gleich-, Wechsel- und Impulsströme präzise messen, geeignet für verschiedene komplexe Stromwellenform-Messanforderungen.

F: Wie beantrage ich Muster? Was ist die Lieferzeit?

A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versendet. Die Lieferzeit für Großaufträge beträgt in der Regel 2-8 Wochen.
