Startseite /Produkte/gegenwärtiger Halleffektsensor/Hall-Effekt-Stromsensor HBC-X Serie 50A galvanische Trennung für SMPS und Frequenzumrichter

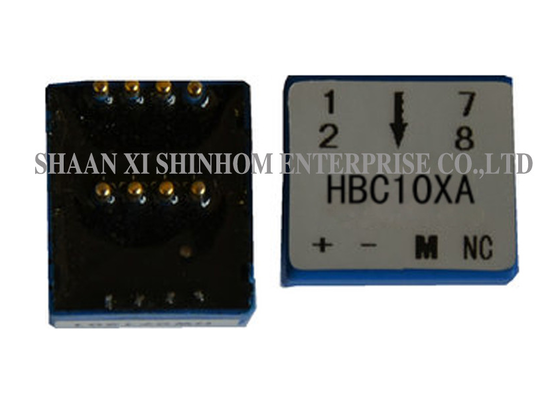

Hall-Effekt-Stromsensor HBC-X Serie 50A galvanische Trennung für SMPS und Frequenzumrichter

Verhandlung
MOQ
Verhandelbar
Preis
Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Versorgungsspannung: ±15V ±5%
Bewerteter Input: 0A ~ 50A
Nennleistung: 10mA ±0,5%,25mA ±0,5%,
Installation: PCB-Einstellungen
Gleichen Sie Strom aus: ≤±0,25 mA
Maßgeschneidert: Ja
Hervorheben:

Hall-Effekt-Stromsensor 50A

,

Galvanische Trennung Stromsensor

,

HBC-X Serie SMPS Sensor
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: HBC-X
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

DieHBC-X-Seriegeschlossener Schleife Hall-Effekt-Stromsensor verwendet einen geschlossenen Schleife (Kompensation) Prinzip, die elektrische Isolation zwischen den primären und sekundären Schaltkreisen.oder Pulsströme mit einem Messbereich von0-50A. Das Produkt hat eine Versorgungsspannung vonGleichspannung ±15V±5%. DieEpoxy-TöpfeSie bietet einen hervorragenden Feuchtigkeits-, Staub- und Isolationsschutz.hohe Genauigkeit,ausgezeichnete Linearität,Niedrigtemperatur-Drift, undhohe Abstoßung durch äußere StörungenEs verfügt über eine optimierte Reaktionszeit,kein Einsatzverlust,geringer Stromverbrauch, einfach zu installieren undUnterstützung der Anpassung. Es wird inInverter,UPS,Photovoltaik-Strommessung,Schaltnetzteile,mit einer Leistung von nicht mehr als 50 W, und verschiedeneneue Energieanwendungen.

Eigenschaften

  • Messbereich: 0-50A
  • Versorgungsspannung ️ DC ±15V ±5%
  • Meßprinzip ∼ Schließschleifeffekt von Hall
  • Isolierung ️ elektrische Isolierung zwischen Primär- und Sekundärenergie
  • Prozess der Verpflegung ∆ Epoxidharz
  • Genauigkeit ️ hohe Genauigkeit
  • Linearität ausgezeichnet
  • Meßart DC / AC / Puls

Anwendungen

  • Anwendungen für Inverter
  • AC/DC-Variable-Speed-Antrieb
  • Ununterbrochene Stromversorgungen (UPS)
  • Stromversorgung im Schaltmodus (SMPS)
  • Anwendungen von Photovoltaik (PV) Strom
  • Messung der neuen Energiekombinatorbox
  • Anwendungen für Fahrzeuge durch Kabel
  • Elektrofahrzeugladegeräte Strommessung
  • Frequenzumwandlung von Haushaltsgeräten Elektromagnetische Wasserheizung Strommessung

Elektrische Daten:

HBC10XA HBC20XA HBC30XA HBC50XA
Nennstrom 10 20 30 50 Eine
Prüfstrombereich 20 40 60 100 Eine
Drehverhältnis 1000 1000 1500 2500 T
Sek Wickelwiderstand 60 60 100 150 Ohm
Nennstrom 10 ± 0,5% 20 ± 0,5% 20 ± 0,5% 20 ± 0,5% mA
Versorgungsspannung ±15±5% V
Offsetstrom ≤ ± 0.25 mA
Offset-Strom Drift -40°C + 85°C ≤ ± 0.5 mA
Linearität ≤ ± 0.2 % FS
Klasse ≤ ± 0.7 %
Di/dt > 50 A/μS
Reaktionszeit < 1 μS
Bandbreite DC ¥200 KHZ
Isolierspannung 2.5 KV
Betriebstemperatur -40+85 °C
Speichertemperatur -40+105 °C
Umdrehungen

Umdrehungen

Verhältnis

Nennstrom

IPN[A]

Nenn-Ausgangsspannung

VOUT[V]

 Pri DCR[mΩ]

Pri Induktivität

- Ich weiß nicht.
Einphasen 1 Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. 2.5 ± 0.625 0.05 0.025
2 Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. 2.5 ± 0.625 0.20 0.1
4 Der Wert der Verbrennungsmenge ist zu messen.5,± 12,5) 2.5 ± 0.625 1.00 0.4
Dreiphasen 1 Die in Absatz 1 genannten Bedingungen gelten für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind. 2.5 ± 0.625 0.05 0.025

Hall-Effekt-Stromsensor HBC-X Serie 50A galvanische Trennung für SMPS und Frequenzumrichter

Anmerkungen: Die Produktspezifikationen können angepasst werden

Häufig gestellte Fragen

F: Welche Vorteile hat die Epoxideinlagerung?

A: Epoxidharzpotten bieten einen hervorragenden Feuchtigkeits-, Staub- und Isolationsschutz. Sie sorgen für einen langfristigen stabilen Betrieb des Sensors in verschiedenen rauen Umgebungen,Verstärkung der mechanischen Festigkeit und der Schwingungsbeständigkeit.

F: Was ist die Versorgungsspannung dieses Sensors?

A: Die Versorgungsspannung beträgtGleichspannung ±15V ±5%Der breite Spannungsbereich eignet sich für verschiedene industrielle Stromversorgungssysteme und erleichtert die Systemintegration.

F: Welche Vorteile haben die fehlenden Einsatzverluste und der geringe Stromverbrauch?

A:Kein Einsatzverlustgewährleistet, dass die Prüfschaltung nicht vom Sensor beeinflusst wird und die ursprüngliche Leistungsfähigkeit der Schaltung beibehalten wird.Niedriger StromverbrauchReduziert die Selbstheizung des Sensors, verbessert die langfristige Stabilität und reduziert den Energiebedarf des Systems.
