Hall-Effekt-Stromsensor HBC-DSR5 Serie 40A Analogspannungsausgang für VF-Geschwindigkeitsregelung und PV-Schutz

Verhandlung
MOQ
Verhandelbar
Preis

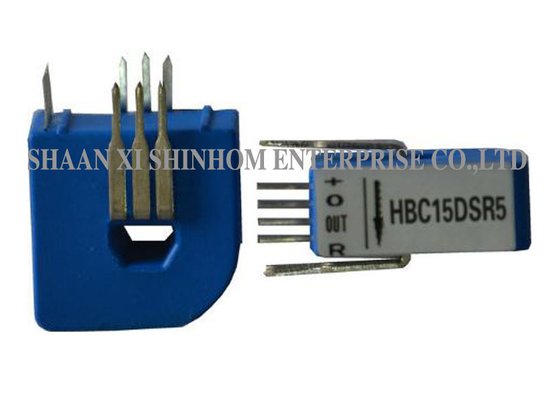

Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Versorgungsspannung: +5V±5%
Bewerteter Input: 6A, 15A, 25A, 40A
Nennleistung: 0,625 V ± 0,5 %
IP-Bewertung: IP44
Zertifizierung: CE, RoHS, ISO
Maßgeschneidert: Ja
Hervorheben:

Hall-Effekt-Stromsensor 40A analoge Ausgabe

,

Hall-Effekt-Sensor für die VF-Geschwindigkeitsregelung

,

Stromsensor mit PV-Schutz
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: HBC-DSR5
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

DieHBC-DSR5-Serie geschlossener Schleife Hall-Effekt-StromsensorEs verwendet das Prinzip des magnetischen Gleichgewichts (Hall-Effekt in geschlossenem Kreislauf), um die elektrische Isolation zwischen Primär- und Sekundärkreisen zu gewährleisten.Das Produkt verwendet eine einzige Stromversorgung mit analoger Spannungsausgabe und flexibler MontageEr entspricht den Flammschutznormen UL94-V0, ist nach dem IATF16949-Qualitätsmanagementsystem für Automobilindustrie zertifiziert und ist RoHS- und CE-zertifiziert.Es wird häufig in Variable Frequency Drives verwendet, Schaltnetzteile, UPS, Konvertergeräte, Industriegeräte (Schweißmaschinen, Textilmaschinen usw.), Photovoltaik-Schutz und Windenergie.

Eigenschaften:
  1. Magnetische Balance (Hall-Effekt geschlossener Kreislauf)
  2. Nach UL 94-V0
  3. IATF16949, RoHS und CE zertifiziert
  4. Flexibler Aufbau
  5. Einzelne Stromversorgung
Anwendungen:
  1. VF-Geschwindigkeitsregelung
  2. SMPS
  3. UPS
  4. Konvertervorrichtung
  5. Industrie (Schweißmaschine, Textilmaschine usw.)
  6. Photovoltaik, Schutz vor Sonnenenergie
  7. Windenergie
Überlegenheiten
  1. Ausgezeichnete Genauigkeit, sehr gute Linearität
  2. Niedrige Wärmedrift
  3. Breite Bandbreite
  4. Schnelle Reaktion
  5. Hohe Immunität gegen Eingriffe von außen
  6. Gute Überlastfähigkeit
  7. Niedrige Induktivität
Elektrische Daten:
HBC06DSR5 HBC15DSR5 HBC25DSR5 HBC40DSR5
Nennstrom 6 15 25 40 Eine
Prüfstrombereich 19.2 48 80 120 Eine
Drehverhältnis 960 1200 2000 2000 T
Nenn-Ausgangsspannung 00,625 ± 0,5% 00,625 ± 0,5% 00,625 ± 0,5% 00,625 ± 0,5% V
Versorgungsspannung +5±5% V
Versetzungsspannung 20,5 ± 0,5% V
Referenzspannung (VR) 2.5 ± 0,75% V
Versetzungsspannung Drift ≤ ±0,5 °C bei -40 °C+85 °C mV/°C
Linearität ≤ ± 0.2 % FS
Klasse ≤ ± 0.7 %
Di/dt > 50 A/μS
Reaktionszeit < 500 nS
Bandbreite ((-1 dB) DC ¥200 KHZ
Isolierspannung 50 Hz, 1 Minute.2.5 KV
Betriebstemperatur -40+85 °C
Speichertemperatur -40+105 °C

Hall-Effekt-Stromsensor HBC-DSR5 Serie 40A Analogspannungsausgang für VF-Geschwindigkeitsregelung und PV-Schutz

Anmerkungen:Produktspezifikationen können angepasst werden

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen einem Hall-Effekt-Sensor und einem Standard-Hall-Sensor?

A:EineMagnetische Balance Hall-Effekt-Sensor (geschlossene Schleife)Dies ermöglicht eine höhere Genauigkeit und eine geringere Temperaturverschiebung.Ein Standard-offene Schleife Hall-Sensor direkt verstärkt die Hall-Spannung Ausgang, mit einer einfacheren Struktur, aber einer relativ geringeren Genauigkeit.

F: Welche Arten von Strom kann dieser Sensor messen?

A:Es kann messenGleichstrom, Wechselstrom, Puls und unregelmäßiger Strom, geeignet für die präzise Messung verschiedener komplexer Stromwellenformen, die den Anforderungen von Frequenzumrechnern, Wechselrichtern und neuen Energieanwendungen entsprechen.
