Startseite /Produkte/gegenwärtiger Halleffektsensor/Hall-Effekt-Stromsensor HBC25A05 für Inverter und PV-Stromerkennung

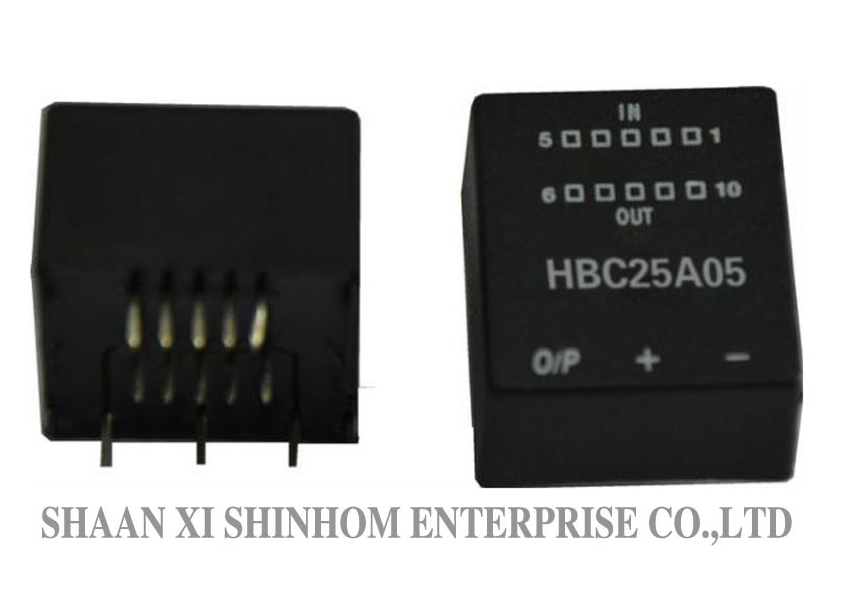

Hall-Effekt-Stromsensor HBC25A05 für Inverter und PV-Stromerkennung

Verhandlung
MOQ
Verhandelbar
Preis
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Versorgungsspannung: +15V±5%
Eingang: 25A
Ausgabe: 25mA±0,5%
Kurvenverhältnis: 1:1000
Betriebstemperatur: -40 ～+85 ℃
Lagertemperatur: -40 ̊+105°C
Hervorheben:

Hall-Effekt-Stromsensor HBC25A05

,

Stromsensor für Wechselrichter

,

Sensor zur Feststellung von PV-Strom
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: HBC25A05
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

DieHBC25A05geschlossener Schleife Hall-Effekt-Stromsensor verwendet einen geschlossenen Schleife (Kompensation) Prinzip, die elektrische Isolation zwischen den primären und sekundären Schaltkreisen.mit einem Stromgehalt von25Amit einem Umdrehverhältnis von1:1000, mit einem Ausgangsstrom von25 mA. Das Produkt hat eine Versorgungsspannung von+15V±5%Es bietethohe Genauigkeit,ausgezeichnete Linearität,Niedrigtemperatur-Drift, undhohe Abstoßung durch äußere StörungenEs verfügt über eine optimierte Reaktionszeit,kein Einsatzverlust,geringer Stromverbrauch, und einfach zu installieren.Inverter,mit einer Leistung von mehr als 1000 W,UPS,Schaltnetzteile,Photovoltaik-Strommessung,Messung der neuen Energiekombinatoren,Elektrofahrzeugladegeräte Strommessung,Frequenzumwandlung von Haushaltsgeräten, undElektromagnetische Wasserheizung Strommessung.

Eigenschaften

  • Nennstrom 25A
  • Ausgangsstrom 25 mA
  • Drehverhältnis 11000
  • Versorgungsspannung 15 V ± 5%
  • Meßprinzip ∼ Schließschleifeffekt von Hall
  • Isolierung ️ elektrische Isolierung zwischen Primär- und Sekundärenergie
  • Genauigkeit ️ hohe Genauigkeit
  • Linearität ausgezeichnet

Anwendungen

  • Inverter-Strommessung
  • Photovoltaik (PV) -Strommessung
  • Messung der neuen Energiekombinatorbox
  • Ununterbrochene UPS-Stromversorgungen
  • Schaltnetzteile (SMPS)
  • Elektrofahrzeugladegeräte Strommessung
  • Frequenzumrechnung von Haushaltsgeräten
  • Messung des Stroms eines elektromagnetischen Warmwassers

Elektrische Daten:


 HBC25A05
Nennstrom 25 Eine
Prüfstrombereich 36 Eine
Belastungsimpedanz ((@Nennstrom) 100320 (± 15 V) Ohm
Nennstrom 25 ± 0,5% mA
Versorgungsspannung ±15±5% V
Die Stromversorgung verbraucht statisch Strom bei 25°C ± 12 mA
Drehverhältnis 1:1000
Nullverschiebungsstrom ≤ ± 0.15 mA
Offsetstrom Drift -40°C+85°C ≤ ± 0.60 mA
Reaktionszeit < 1 μs
Linearität ≤ ± 0.2 % FS
Isolierspannung 50 Hz,1 min 2.5 KV
Di/dt > 50 A/μs
Bandbreite ((-3dB) DC... 150 KHz
Sek Wickelwiderstand 110 Ohm
Betriebstemperatur -40+85 °C
Speichertemperatur -40+105 °C
Umdrehungen Nennstrom (Ipn) Spitzenstrom (Ip) Nennleistung
Strom ((mA)		 Umdrehungen
Verhältnis		 Preis Z
mΩ		 Pri Lk
H
1 25 50 25 1/1000 0.3 0.023
2 12 24 24 2/1000 1.1 0.09
3 8 16 24 3/1000 2.5 0.21
4 6 12 24 4/1000 4.4 0.37
5 5 10 25 5/1000 6.3 0.58

Hall-Effekt-Stromsensor HBC25A05 für Inverter und PV-Stromerkennung

Anmerkungen: Die Produktspezifikationen können angepasst werden

Häufig gestellte Fragen

F: Was bedeutet ein Drehverhältnis von 1:1000?

A:Ein Drehverhältnis von 1:1000 bedeutet, dass das Verhältnis von Primärstrom zu Sekundärkompensationsstrom 1 beträgt:1000So entspricht beispielsweise ein Primärstrom von 25A einem Sekundärkompensationsstrom von 25mA, der direkt ausgegeben oder über einen Widerstand in ein Spannungssignal umgewandelt werden kann.

F: Welche Vorteile haben die fehlenden Einsatzverluste und der geringe Stromverbrauch?

A: Kein Einsatzverlustgewährleistet, dass die Prüfschaltung nicht vom Sensor beeinflusst wird, wobei die ursprüngliche Leistungsfähigkeit der Schaltung erhalten bleibt.und reduziert den Energiebedarf des Systems.

F: Wie beantragen Sie Proben?

A:Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 Wochen.

Größe und Tag:

hall effect based current sensor

hall effect current transducer

hall effect linear current sensor
