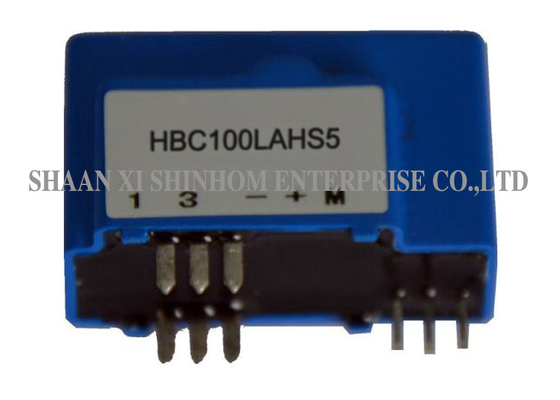

DieHBC100LAHS5 geschlossener Kreislauf Hall-Effekt-Stromsensor verwendet ein geschlossenes Kreislauf (Kompensations) Prinzip, das eine elektrische Isolation zwischen den Primär- und Sekundärkreisen bietet.Klimatisierung, oder Pulsströme mit einem Messbereich von0-100A und einem Drehverhältnis von1:1200. Das Produkt hat eine Versorgungsspannung vonmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WEs bietet eine hohe Genauigkeit und eine einfache Installation.Die Wechselrichter,mit einer Leistung von mehr als 50 W undUPS,Schaltnetzteile,Photovoltaik-Strommessung,Messung der neuen Energiekombinatoren,Windstromstrommessung,elektrische Ladegeräte mit Strommessung,Anwendungen im Automobilbereich mit Drive-by-Wire,Umwandlung der Frequenz von Haushaltsgeräten,mit einer Leistung von mehr als 50 W undmit einer Leistung von mehr als 50 W undelektrische Steuerungssysteme für Fahrzeuge.
Eigenschaften:
- Geschlossener Kreis
- Betriebsströme: 0 bis 100A
- Stromversorgung: +5V±5%
- Nenn-Ausgangsspannung: ±0,625V±0,5%
- Hohe Genauigkeit
- Leicht zu montieren
Anwendungen:
- Anwendungen für Inverter
- AC/DC-Variable-Speed-Antrieb
- Ununterbrochene Stromversorgungen (UPS)
- Stromversorgung im Schaltmodus (SMPS)
- Anwendungen von Photovoltaik (PV) Strom
- Messung der neuen Energiekombinatorbox
- Stromerkennung in der Windenergieindustrie
- Elektrofahrzeugladegeräte Strommessung
- Anwendungen für Fahrzeuge
- Frequenzumrechnung von Haushaltsgeräten
- Anwendungen für Auto-Luftkompressoren
- Hybridbatterie-Strommessung
- Anwendung des elektrischen Servolenkers für Fahrzeuge
Elektrische Daten:
| HBC100LAHS5 | |
| Nennstrom (Ipn) | 100 | Eine |
| Prüfstrombereich ((Ip) | ±240 | Eine |
| Drehverhältnis ((Np/Ns) | 1:1200 | T |
| Nenn-Ausgangsspannung | ± 0,625 ± 0,5% | V |
| Versorgungsspannung | +5±5% | V |
| Verbrauchsstrom | 20+ Ip *( Np/Ns) | mA |
| Versetzungsspannung | 20,5 ± 0,4% | V |
| Referenzspannung (VR) | 20,5 ± 0,5% | V |
| Außenreferenzspannung | 2.0-2.8 | V |
| Versetzungsspannung Drift | ≤ ± 0.1 | mV/°C |
| Ausgangsspannung Drift | ≤ ± 0.05 | mV/°C |
| Linearität (Ip=0-±Ipn) | ≤ ± 0.2 | % FS |
| Klasse | ≤ ± 10 | % |
| Di/dt | > 100 | A/μS |
| Reaktionszeit ((100A/μS, 10% ∼90%) | ≤ 1 | μS |
| Bandbreite ((-3 dB) | DC ¥100 | KHZ |
| Isolierspannung ((50HZ, AC,1min) | 5.0 | KV |
| Betriebstemperatur (TA) | -40+85 | °C |
| Aufbewahrungstemperatur (TS) | -40+105 | °C |
| Bruttogewicht (M) | 22 | g |
Anmerkungen: Die Produktspezifikationen können angepasst werden
Häufig gestellte Fragen
F: Was ist das Arbeitsprinzip eines geschlossenen Schleifeffektsensors?
A: Ein geschlossener Hall-Effektsensor verwendet ein Hall-Element, um das vom gemessenen Strom erzeugte Magnetfeld zu erkennen.Das Ausgangssignal treibt eine Kompensationsspule an, um ein entgegengesetztes Magnetfeld zu erzeugenDer Kompensationsstrom ist proportional zum gemessenen Strom und liefert hochdruckende Messwerte bei geringer Temperaturverschiebung.
F: Was bedeutet ein Drehverhältnis von 1:1200?
A: Ein Drehverhältnis von 1:1200 bedeutet, dass das Verhältnis von Primärstrom zu Sekundärkompensationsstrom 1:1200So entspricht beispielsweise ein Primärstrom von 100 A einem Sekundärkompensationsstrom von etwa 83,3 mA, der durch den eingebauten Widerstand in eine Ausgangsspannung von ±0,625 V umgewandelt wird.
F: Für welche neuen Energieanwendungen ist dieses Produkt geeignet?
A: Dieses Produkt eignet sich für die Photovoltaik-Strommessung, die Messung von neuen Energiekombinatoren, die Strommessung von Windkraftanlagen, die Strommessung von EV-Ladegeräten,und Hybrid-Akku-Pack-Strommessung im neuen Energiefeld.
F: Wie beantragen Sie Proben?
A: Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlos und wird innerhalb von3-5 Werktage.Zwei bis acht Wochen.
