Eigenschaften

Technische Daten

Modellnummer: EE/EF-Typ

Typ: Weichmagnetisch

Produktname: Betrieb mit hochfrequentem weichmagnetischem Mn-Zn-Ferritkern

Material: Mn-Zn-Ferritkern

Anwendung: Industriemagnet, elektronische Produkte

Maßgeschneidert: Maßgeschneidert

Hervorheben:

EE EF Ferritkerne geringe Verluste

Mn-Zn Ferritkerne Hochfrequenz

Ferritkerne für Transformatoren und Induktoren

Grundinformation

Herkunftsort: China

Markenname: Shinhom

Zertifizierung: RoHS

Modellnummer: EE

Zahlung und Versand AGB

Verpackung Informationen: Karton

Lieferzeit: 4 bis 8 Wochen

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 100000/Monat

Galerie

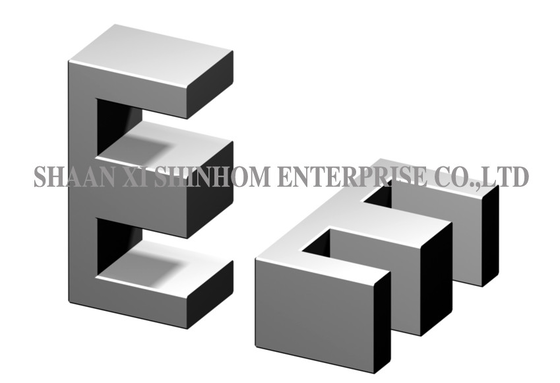

EE/EF-Typ Ferritkerne mit geringen Verlusten, Hochfrequenz-Mn-Zn-Material für Transformatoren und Induktoren

Produkt-Beschreibung

DieKern aus Ferrit des Typs EE/EFist aus Mangan-Zink (Mn-Zn) gefertigt und bietet geringe Verlust- und Hochfrequenzmerkmale, speziell für Transformator- und Induktoranwendungen ausgelegt.Das Produkt bietet eine hohe Sättigungsflussdichte, breiter Induktivitätsbereich, hohe Stromkapazität und geringer Leckagefluss. Niedriges DCR reduziert effektiv den Stromverlust. Eine gute Geräuschkontrolle sorgt für einen stabilen Betrieb des Systems.Die kompakte Größe liefert hohe Stromleistung mit ausgezeichneter ErstickungsleistungEs wird häufig in Transformatoren, Induktionsheizungen, Wechselrichterschweißmaschinen, Elektroleitungen,und Ozongeneratoren.

Eigenschaften

Material mit hoher Sättigung, niedrigen Kosten und hoher Effizienz
breiter Induktivitätsbereich, hohe Stromkapazität, geringes Magnetleckage
geringer Gleichstromwiderstand, eine gute Lärmkontrolle aufgrund der toroidalen Struktur
Eigenschaften: Kleines Volumen, große Stromleistung, ausgezeichnete Stromverschmelzungsleistung.
Verschiedene Materialien zur Verfügung, um unterschiedliche Frequenzanforderungen zu erfüllen

Anwendungen

mit einer Leistung von mehr als 1000 W
Induktionsheizgeräte
Schweißmaschinen mit Wechselrichter
Elektrische Stromversorgungen
Ozongeneratoren
Stromversorgungsschalter
Induktoren zur Leistungsfaktorkorrektur (PFC)
Filterinduktoren

Kernbereich:

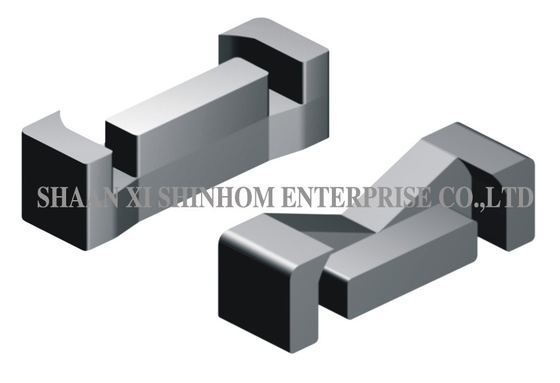

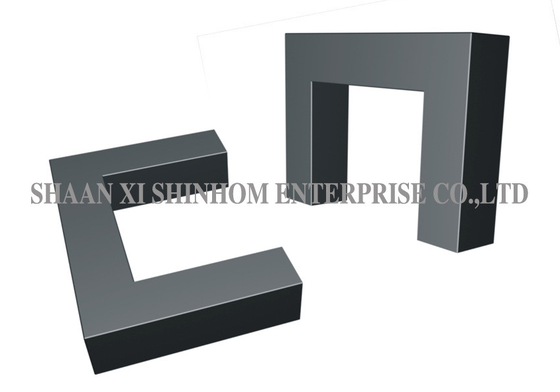

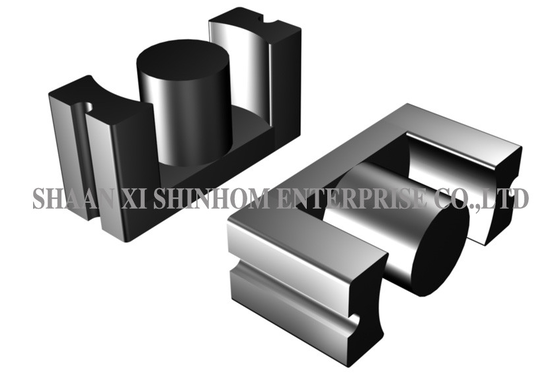

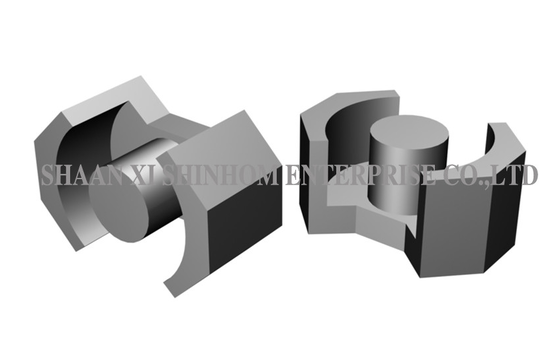

EI-Cores, EE/EF-Cores, EER/ETD-Cores, UU-Cores, UYF-Cores, EP-Cores, RM-Cores, PM-Cores, PQ-Cores, ET/FT-Cores, T-Cores

TYPE	Abmessung (mm)
TYPE	Eine	B	C	D	E	F
EE8	8.3 ± 0.2	6	10,8 ± 0.2	30,6 ± 0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	20,4 ± 0.2	40,6 ± 0.3	4.2 ± 0.2	50,4 ± 0.2
EE11	11.0±0.3	8	20,4 ± 0.2	5.0±0.2	4.2 ± 0.2	5.5 ± 0.2
EE13	120,9 ± 0.3	8.5	20,8 ± 0.2	6.0±0.3	30,6 ± 0.2	5.0±0.3
EE13A	13.0±0.3	10.2 ± 0.3	20,6 ± 0.2	50,9 ± 0.2	40,6 ± 0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	30,8 ± 0.2	40,8 ± 0.2	5.2 ± 0.2	7.2 ± 0.1
EE16/8/5	16.1 ± 0.6	11.3	4.55 ± 0.2	4.5 ± 0.2	50,9 ± 0.2	8.0±0.2
EE19	19.0±0.3	14	40,8 ± 0.3	40,8 ± 0.3	50,7 ± 0.2	8.0±0.3
EEL19	19.5 ± 0.4	14.6 Minuten	4.85 ± 0.25	4.85 ± 0.25	11.2 ± 0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5 ± 0.3	10.0±0.3
EF20	20.15 ± 0.7	14.1	50,7 ± 0.3	5.65 ± 0.3	7.0±0.3	10.0±0.25
EF21	200,7 ± 0.7	15	50,7 ± 0.3	5.65 ± 0.3	7.3 ± 0.2	10.1 ± 0.2
EE22	22.0±0.6	15.6	50,7 ± 0.3	50,7 ± 0.3	50,4 ± 0.3	9.2 ± 0.3
EE25	25.0±0.4	180,6 ± 0.3	6.5 ± 0.3	6.5 ± 0.3	60,8 ± 0.2	10.0±0.2
EF25	25.0±0.4	180,6 ± 0.3	7.2 ± 0.3	7.2 ± 0.3	60,8 ± 0.2	12.5 ± 0.2
EE25.4	250,4 ± 0.7	18.7	6.5 ± 0.2	6.3 ± 0.3	60,6 ± 0.4	10.0±0.4
EEL25	25.5 ± 0.6	190,4 ± 0.4	6.5 ± 0.25	60,4 ± 0.25	13.1 ± 0.25	16.3 ± 0.25

EE/EF-Typ Ferritkerne mit geringen Verlusten, Hochfrequenz-Mn-Zn-Material für Transformatoren und Induktoren

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen EE- und EF-Kernen?

A: EE-Kerne haben symmetrische Seitenbeine mit einem quadratischen oder runden Mittelbeinquerschnitt, bieten eine gute magnetische Symmetrie und eignen sich für herkömmliche Transformatoren und Induktoren.EF-Kerne (Economical Flat) sind flache und kostengünstige Konstruktionen mit kompakteren Abmessungen, geeignet für die Montage von PCB mit hoher Dichte und für Anwendungen mit geringem Profil.

F: Welche Eigenschaften hat Mangan-Zink (Mn-Zn) Ferrit im Vergleich zu Nickel-Zink (Ni-Zn)?

A: Mangan-Zinkferrit bietet hohe Durchlässigkeit, hohe Sättigungsflussdichte und niedrige Kosten, geeignet für Anwendungen mit niedrigen bis mittleren Frequenzen (≤ 1 MHz) für Hochleistungstransformatoren und Induktoren.Nickel-Zink-Ferrit bietet eine hohe Widerstandsfähigkeit, geeignet für Hochfrequenz (> 1MHz) EMI-Unterdrückung und HF-Anwendungen.

F: Welche Kernserien sind für dieses Produkt erhältlich?

A: Es gibt mehrere Kernreihen, darunter EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT und T. Diese umfassen Anwendungen von Signaltransformatoren bis hin zu Hochleistungs-Schaltnetzteilen.
