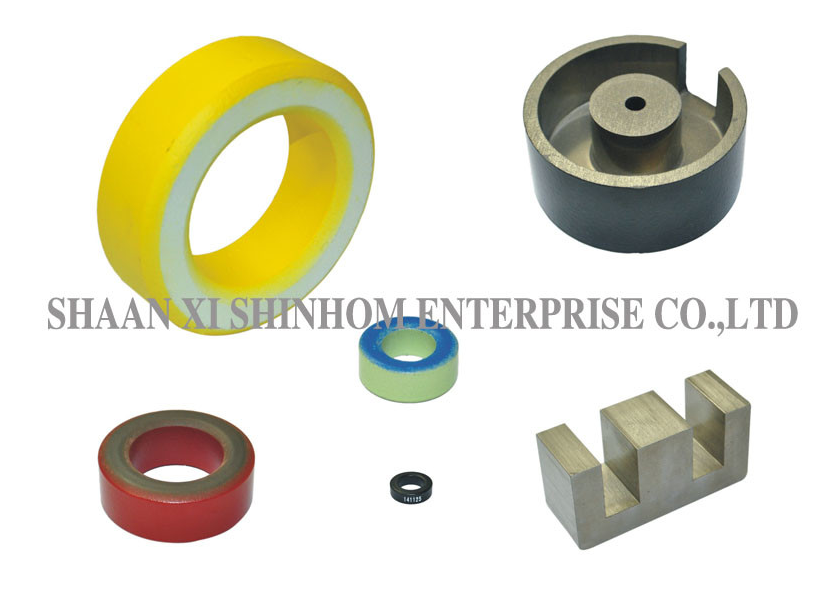

DieEisenpulverkernSie bieten verschiedene Formen, darunter toroidale, E-Typ, zylindrische und I-Typ. Sie werden mit Eisen-, Kobalt- und nanocrystalline Legierungen hergestellt,mit niedrigem Wirbelstromverlust und hoher Sättigungsflussdichte (> 1.56T). Das Produkt bietet eine starke Fähigkeit zur Anti-DC-Verzerrungssättigung, einen geringen Verlust und einen hohen Wirkungsgrad. Die Betriebstemperatur beträgt -55 °C bis +130 °C. Es wird häufig in Solarumrichter-PFC-Schuhen verwendet,Ausgangsschmerzen, Hochgeschwindigkeitsbahnnetzwerke, Sonnenenergiewandler und verschiedene Leistungsfaktorkorrekturkreise.
Eigenschaften
- Niedrige Wirbelstromverluste
- Hohe Sättigungsflussdichte Bs> 1,56T
- Anwendungen für PFC-Stocher und Output-Stocher für Solarstromkonverter
- Antriebssystem für Hochgeschwindigkeitsfahrzeuge
- Fe-basierte nanokristalline Kerne
- Mag-Amp-Transformatorkernen auf Ko-Basis
- Hauptmaterialien: Fe-basierte, nano-kristalline Legierung, Co-Base
- Magnetische Induktionsintensität bei hoher Sättigung
- Kleines Kernvolumen
- Rechteckige Struktur
- Kernöffnungen
- Widerstand gegen DC-Verzerrung gesättigt
- Niedriger Verlust
- Ausgezeichnete Temperaturstabilität -55 bis 130°C
- Maßgeschneiderte Kerngrößen und verschiedene Eigenschaften sind verfügbar
Anwendungen
-
Solarumrichter mit PFC-Schlucken
-
Ausgangsschwächungen
-
Hochgeschwindigkeitsbahnnetzteile
-
Sonnenenergiewandler
-
Leistungsfaktorkorrektur (PFC) -Schaltkreise
-
Magnetische Verstärkertransformatoren
-
Hochfrequenz-Schaltnetzteile
-
Anwendungen zur Unterdrückung von Gleichstromverzerrungen
| Teil Nr. |
AL nH/N2 |
A (mm) |
B ((mm) |
C ((mm) |
| T50-26 Gelb/Weiß |
33 |
120,7 ± 0.5 |
70,7 ± 0.5 |
4.83 ± 0.50 |
| T68-26Gelb/Weiß |
43.5 |
17.5 ± 0.5 |
90,4 ± 0.5 |
4.83 ± 0.50 |
| T80-26Gelb/Weiß |
46 |
20.2 ± 0.5 |
120,6 ± 0.5 |
6.35 ± 0.64 |
| T90-26Gelb/Weiß |
70 |
220,9 ± 0.5 |
14.0±0.5 |
9.53 ± 0.64 |
| T94-26Gelb/Weiß |
60 |
230,9 ± 0.5 |
14.2 ± 0.5 |
7.92 ± 0.64 |
| T106-26Gelb/Weiß |
93 |
260,9 ± 0.5 |
14.5 ± 0.5 |
11.1 ± 0.64 |
| T130-26Gelb/Weiß |
81 |
33.0±0.5 |
190,8 ± 0.5 |
11.1 ± 0.64 |
| T150-26Gelb/Weiß |
96 |
380,4 ± 0.5 |
21.5 ± 0.5 |
11.1 ± 0.64 |
| T60-52Blau/Grün |
47 |
15.2 ± 0.5 |
8.53 ± 0.5 |
5.94 ± 0.50 |
| T68-52Blau/Grün |
40 |
17.5 ± 0.5 |
9.40 ± 0.5 |
4.83 ± 0.50 |
| T80-52Blau/Grün |
42 |
20.2 ± 0.5 |
120,6 ± 0.5 |
6.35 ± 0.64 |
| T90-52Blau/Grün |
64 |
220,9 ± 0.5 |
14.0±0.5 |
9.53 ± 0.64 |
| T106-52Blau/Grün |
95 |
260,9 ± 0.5 |
14.5 ± 0.5 |
11.1 ± 0.64 |
| T130-52Blau/Grün |
79 |
33.0±0.5 |
190,8 ± 0.5 |
11.1 ± 0.64 |
| T150-52Blau/Grün |
89 |
380,4 ± 0.5 |
21.5 ± 0.5 |
11.1 ± 0.64 |
Anmerkung:Da es viele Spezifikationen und Sorten von Eisenpulverkerne des Typs t gibt, stellen Sie bitte bei der Bestellung spezifische Anforderungen an Formgröße und Induktivität vor.
Häufig gestellte Fragen
F: Welche Vorteile haben Eisenpulverkernen im Vergleich zu Ferritkernen?
A:Eisenpulverkerne bieten eine höhere Sättigungsflussdichte (>1,56 T) und eine starke anti-DC-Bias-Sättigungsfähigkeit, die für Anwendungen mit hoher Stromdichte und hoher Leistungsdichte geeignet ist.Ferritkernen haben geringere Hochfrequenzverluste, aber eine geringere Sättigungsflussdichte (ca.Eisenpulverkernen eignen sich besser für Stromverschmutzungen und PFC-Anwendungen.
F: Was sind die Eigenschaften von Nanocrystalline-Legierungskernen?
A:Nanocrystalline Legierungskerne bieten eine hohe Sättigungsflussdichte (> 1,56 T), einen geringen Kernverlust und eine ausgezeichnete Temperaturstabilität.Sie kombinieren die hohen Sättigungseigenschaften von Eisenpulverkerne mit den Vorteilen von Ferritkerne mit geringem Verlust.Sie eignen sich für High-End-Anwendungen wie Hochgeschwindigkeitsbahnnetzwerke und Solarumrichter.
F: Welche Kernformen sind in dieser Serie erhältlich?
A:Es gibt mehrere Formen, darunter Toroidal, E-Typ, Zylinder und Trommel.
F: Welche Bedeutung hat die Fähigkeit zur Sättigung gegen Gleichstromverzerrung?
A:Bei PFC-Drosseln und Ausgangs-Drosselanwendungen kann ein großer Gleichspannungsstrom eine Kernsättigung verursachen, was zu einem starken Rückgang der Induktivität führt.Die hervorragende Fähigkeit zur Sättigung gegen Gleichstromverzerrung dieses Kerns sorgt für eine stabile Induktivität unter hohen Strombedingungen, wobei die Filterwirksamkeit erhalten bleibt.
