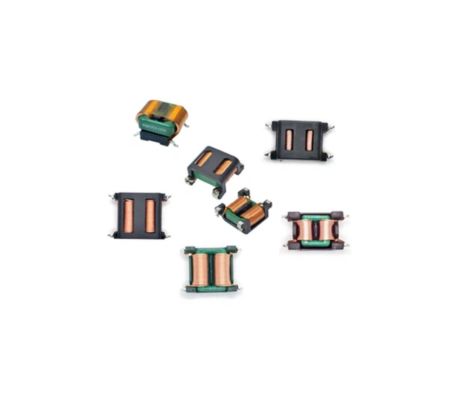

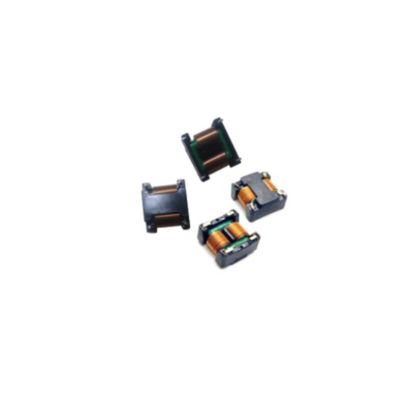

Hochleistungs-Gleichtakt-Drossel mit niedrigem Widerstand UL94V-0 und SMD-Induktivität zur Rauschfilterung

Die SQS1515A-Serie ist für robuste Energiemanagement-Lösungen entwickelt und umfasstmit einer Leistung von mehr als 50 Wals Premier konzipiertFilter für die StromversorgungDiese.Niedrige DCR-Gemeinschaftsmodus-DrosselungenSie verfügen über einen quadratischen Kern und ein fortschrittliches hochdurchlässiges Material, um eine überlegene Geräuschunterdrückung im Common-Mode zu liefern, die sich durch hohe Impedanz bei niedrigen Frequenzen und minimales Leckage des Kerns auszeichnet.

• Kompaktes SMD-Flachpaket für PCB-Konstruktionen mit hoher Dichte
• Quadratische Kernstruktur für geringe Leckage und extrem geringen Gleichstromwiderstand (DCR)
• Material mit hoher Durchlässigkeit gewährleistet eine hohe Impedanz bei niedrigen Frequenzen
• Ausgezeichnete Geräuschdämpfung durch geringe Straycapacity
• Hohe Belastungsspannung und hohe Isolationsfestigkeit
• UL94V-0-Bewertung der Entflammbarkeit
• RoHS- und REACH-konform

• Prüffrequenz: 1,0 kHz, 0,25 V
• Nennspannung: 80 Vac - 265 Vac
• Widerstandsspannung: 1,0 kVac für 2 Sekunden
• Betriebstemperaturbereich: -25°C bis +125°C (einschließlich Temperaturanstieg der Spule)
• Lagertemperaturbereich: -25°C bis +100°C
• Isolierwiderstand: 100 MΩ Min. @ 500 Vdc

Die SQS1515A-Serie ist die ideale Wahl für eine effektive EMI-Filterung in einer Vielzahl von Anwendungen mit mittlerer bis hoher Leistung, darunter:

• Schaltmodus-Stromversorgung (SMPS):Hochdichte- und Hochleistungskonstruktionen für Industrie- und Verbraucherelektronik
• Verbraucherelektronik:Stromadapter, LCD/LED-Fernseher und Hochstrom-Ladegeräte
• Haushaltsgeräte:Waschmaschinen, Klimaanlagen und andere Haushaltsgeräte mit hoher Leistung
• Industriegeräte:Stromversorgungen für Motorantriebe, Steuerungssysteme und Automatisierungsmaschinen
