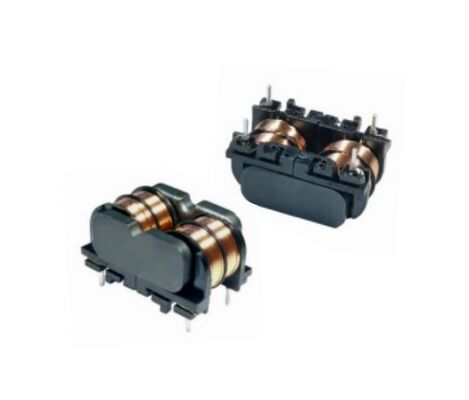

Kompakte Common Mode Choke mit 3,3 mH bis 100 mH Induktivität und 2,5 A hoher Impulskapazität

5000
MOQ
Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

3

,

3 mH bis 100 mH Gleichtaktdrossel

,

2
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: LFUR17
Dokumentieren: LFUR17_-.pdf
Zahlung und Versand AGB
Lieferzeit: 2 ~ 8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
Hochleistungs-kompakte Common-Mode-Drosselung für die Geräuschfilterung von Stromleitungen
Die...LFUR17-Serieist eine leistungsstarke Linie vonHäufige Schmerzschmerzenals Schlüsselkomponente innerhalb der breiteren Familie vonEMI-Filter,RFI-Filter, undLC-Lärmunterdrückungsfilter, bietet die LFUR17-Serie einen kompakten Formfaktor mit hervorragender elektrischer Leistung für eine Vielzahl von Schaltnetzteilen und elektronischen Geräten.
Die LFUR17-Serie wurde mit optimierten magnetischen Kernmaterialien entwickelt.hohe Induktivität mit geringem WiderstandDie Komponenten unterstützen eine hohe Impulskapazität und verfügen über ein branchenführendes Induktivitäts-Strom-Verhältnis.Sicherstellung einer zuverlässigen Unterdrückung von Common-Mode-Rauschen in einem breiten Frequenzspektrum.
Diese Würger sind fürWellenlöten, die eine einfache Montage und eine gleichbleibende thermische Stabilität bieten.3.3 mH bis 100 mH, niedrige DCR- und IDC-Nennwerte bis zu2.5 A, die LFUR17-Serie bietet hervorragende Leistung für AC/DC-Wandler, LED-Ballasten, Ladegeräte, Adapter und andere kompakte Schaltnetzesysteme.
Wesentliche Merkmale
  • Hohe Induktivität und niedrige DCRSicherstellung einer starken Geräuschdämpfung bei gleichzeitiger Minimierung des Stromverlusts bei Schaltkreisen.
  • Hohe Impulskapazitätgeeignet für Leistungsumrichter, die unter dynamischen Belastungsbedingungen betrieben werden.
  • Optimiert für LC-RauschunterdrückungFunktioniert nahtlos in EMI-Filtern und RFI-Filtern für eine überlegene EMV-Leistung.
  • Industrieführende Induktivität/StromverhältnisStabile Impedanzeigenschaften über breitbandfrequenzbereiche.
  • Kompakte, SMD-freundliche StrukturKonzipiert für das Wellenlöten und die automatisierte Montage in großen Mengen.
  • Zuverlässige TemperaturleistungBetriebstemperatur: -40°C bis +85°C. Es wird empfohlen, die Kerntemperatur unter Worst-Case-Bedingungen nicht über 125°C zu erhöhen.
Elektrische Spezifikationen (25 °C)
Teilnummer Induktivität (mH) DCR Max (mΩ) IDC Max (A) Prüfungszustand
LFUR17-332Y 30,3 mH 120 mΩ 2.5 A 1 kHz, 0,25 V
LFUR17-103Y 10 mH 312 mΩ 1.65 A 1 kHz, 0,25 V
LFUR17-153Y 15 mH 520 mΩ 1.32 A 1 kHz, 0,25 V
LFUR17-273Y 27 mH 1000 mΩ 0.92 A 1 kHz, 0,25 V
LFUR17-393Y 39 mH 1450 mΩ 0.85 A 1 kHz, 0,25 V
LFUR17-473Y 47 mH 1650 mΩ 0.75 A 1 kHz, 0,25 V
LFUR17-683Y 68 mH 1950 mΩ 0.62 A 1 kHz, 0,25 V
LFUR17-783Y 78 mH 2500 mΩ 0.58 A 1 kHz, 0,25 V
LFUR17-104Y 100 mH 3500 mΩ 0.45 A 1 kHz, 0,25 V
Technische und physikalische Eigenschaften
  • Abmessungen: 25,0 × 18,8 × 13,5 mm (typische Verpackung)
  • Prüfbedingungen: 1 kHz, 0,25 V (HP4284A-Standard)
  • Dielektrische Widerstandsspannung: 1500 VAC (50/60 Hz, 3 mA, 2 Sekunden, Wicklung bis zum Kern) 2500 VAC (50/60 Hz, 3 mA, 2 Sekunden, Wicklung bis zum Wicklung)
  • Betriebstemperatur: -40°C bis +85°C
  • Lagertemperatur: -20°C bis +60°C
  • Kundenspezifisches Design verfügbar
Impedanz des allgemeinen Modus
Die Frequenzreaktionskurven für die LFUR17-Serie zeigen starke Impedanzspitzen an, die für die Unterdrückung von geleitetem Rauschen im0.1 MHz - 10 MHz- eine optimale Reichweite für den Schaltbetrieb und die EMV-Konformität.
