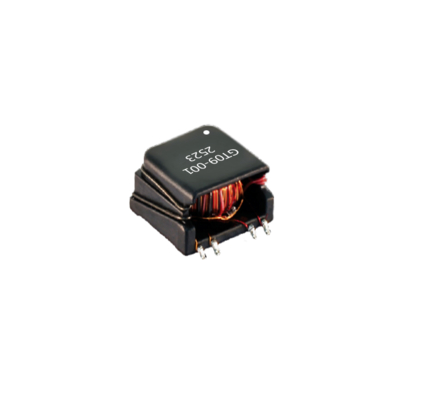

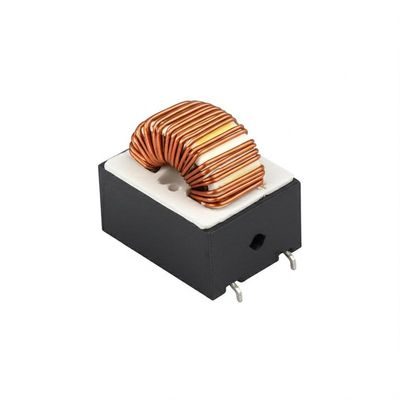

Ringkern-SMD-Gate-Treiber-Transformator mit 4,5 kVAC Isolation

Leistungsstarke Schaltleistung in kompakter Form

Entwickelt für die präzise Steuerung von IGBT/MOSFET-Leistungsmodulen, nutzt unsere SMD-Transformator Serie die Ringkerntechnologie, um eine überlegene magnetische Kopplung und minimale EMI-Strahlung zu erzielen. Mit verstärkter Isolation, die den 4,5-KVAC-Isolationsstandards (getestet bei 60 Sekunden) entspricht, gewährleistet sie einen sicheren Betrieb in industriellen Motorantrieben und 800-V-EV-Batteriesystemen. Das oberflächenmontierte Design spart 50 % der Leiterplattenfläche und unterstützt gleichzeitig eine Ausgangsleistung von 5 W bei 65 kHz – was ein robustes Schalten ermöglicht, ohne die Zuverlässigkeit zu beeinträchtigen.

Elektrische Spezifikationen

Wichtiger Hinweis: Halten Sie einen Kriechwegabstand von ≥8 mm auf der Leiterplatte ein, um die volle Isolationsintegrität zu gewährleisten.

Anwendungen

Elektrofahrzeug-Antriebsstränge

Isoliert Niederspannungs-Steuerschaltungen von 800-V-Batterie-Traktionswechselrichtern.
Kombinieren mit: Stromsensoren für Überstromschutz.

Industrielle Motorantriebe

Stellt Gate-Treiberspannung für SiC-MOSFETs in SPS-gesteuerten Servosystemen bereit.
Kombinieren mit: EMI-Filtern zur Unterdrückung von 65-kHz-Schaltgeräuschen.

Konverter für erneuerbare Energien

Ermöglicht die Anpassung des Tastverhältnisses (10 %–50 %) in Solar-Mikrowechselrichtern.
Kombinieren mit: Leistungsinduktivitäten für DC/DC-Hilfsversorgungen.

FAQ

F: Wie unterscheidet sich dies von Standard-Leistungstransformatoren?
A: Speziell für Gate-Treiber-Transformator Anwendungen entwickelt:

• Höhere Schaltfrequenz (50–65 kHz vs. 50/60 Hz)

• Geringere Streuinduktivität (≤4μH vs. >100μH)

• Verstärkte Isolation (4,5 KVAC vs. 2,5 KVAC typisch)

F: Kann es Kurzschlüsse in Halbbrückenschaltungen eliminieren?
A: Ja. Die Ringkern-SMD-Transformator’s enge Kopplung (±1,1 % Verhältnis-Toleranz) minimiert die Laufzeitverzögerungsschiefe. Kombinieren Sie dies mit Totzeit-Controllern für optimale Ergebnisse.

F: Kundenspezifische Windungsverhältnisse werden unterstützt?
A: Standardverhältnisse 1:1,25/1,4/1,5/1,71 (GT09-001 bis 004). Kontaktieren Sie uns für kundenspezifische Wicklungen.
