Robuste SMD-Leistungstransformator mit verstärkter Isolierung für Hochtemperatur-Industriekreisläufe und kompakter Fußabdrücke

5000
MOQ

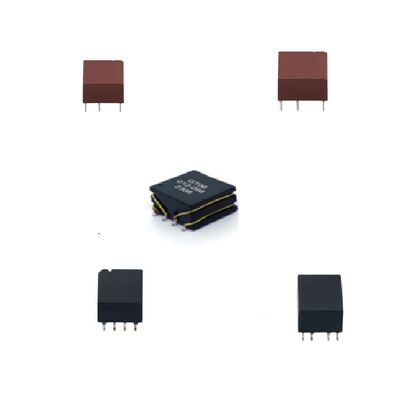

Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

Kompakter Krafttransformator

,

SMD-Leistungstransformator

,

Verstärkte Isolierkrafttransformatoren
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: GT06LXXA0
Dokumentieren: GT06LXXA0 _.pdf
Zahlung und Versand AGB
Lieferzeit: 2 ~ 8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
Robuste und verstärkte SMD-Leistungstransformatoren für Hochtemperatur-Industriekreisläufe
Die GT06LXXA0-Serie ist ein leistungsstarker SMD-Stromtransformator für anspruchsvolle industrielle und automobile Anwendungen.mit einer Breite von mehr als 20 mm,, verfügt es über eine verstärkte Isolierung gemäß IEC 62368-1, die Sicherheit und Langlebigkeit in Hochspannungsumgebungen gewährleistet.Dieser Isolationstransformator liefert eine ausgezeichnete elektrische Leistung., einschließlich geringer Leckage-Induktivität und hoher Verwicklungsolierung, so dass es ideal für Gleichstrom-Gleichstrom-Wandler, Stromversorgungen und isolierte Signalschnittstellen geeignet ist.
Schlüsselmerkmale
Parameter Spezifikation
Umdreht Verhältnisoptionen Mehrere verfügbare Verhältnisse (1:1, 1:2, 8:3, 3:4, etc.) je nach Modell
Induktivität (Pin 1-3) 538 μH bis 680 μH (±35%) gemessen bei 100 kHz, 100 mVrms
Leckageinduktivität (1-3 bei 4-6 Kurzschluss) So niedrig wie 0,6 μH bis maximal 2,0 μH
Kapazität (von Primär bis Sekundär) ≤ 15pF bis maximal 30pF
DCR (Primärbereich 1-3) 750 mΩ bis maximal 1500 mΩ
DCR (Sekundarstufe 6-4) 750 mΩ bis maximal 1300 mΩ
Isolationsspannung 4KVrms (550Vrms kontinuierlich)
Dreh- und Abfahrt ≥ 8 mm zwischen primärer und sekundärer
Betriebstemperatur -40°C bis +125°C
Speichertemperatur -40°C bis +125°C
Wellenlöseprofil Konform mit den Richtlinien für Vorwärmung, Aufwärmung, kritische Zone und Höchsttemperatur
MSL-Bewertung Stufe 1, Bodenlebensdauer 0,5 Jahre bei ≤ 30°C/60% RH
Hauptanwendungen
Industrielle Stromversorgungen: isolierte Gleichspannmodule, Stromumwandler im Schaltmodus
Elektronik für den Automobilbereich: Bordladegeräte, Batteriemanagementsysteme und Elektrofahrzeuge
Telekommunikation und Netzwerke: Isolierte Signal-Schnittstellen, PoE (Power over Ethernet) Transformatoren
Erneuerbare Energiesysteme: Solarumrichter, Energiespeicherwandler, die eine verstärkte Isolierung erfordern
Medizinische und sicherheitskritische Ausrüstung: Leistungsstufen, bei denen eine hohe Isolierung und Zuverlässigkeit erforderlich sind
Verbraucher- und IoT-Stromadapter: Kompakte, hochtemperaturfähige AC-DC- und DC-DC-Konstruktionen
Größe und Tag:

Hochfrequenztransformator mit AEC-Q200-Zertifizierung

4KVrms Isolationsspannungstransformator

Kompakter SMD-Footprint-Isolierungstransformator
