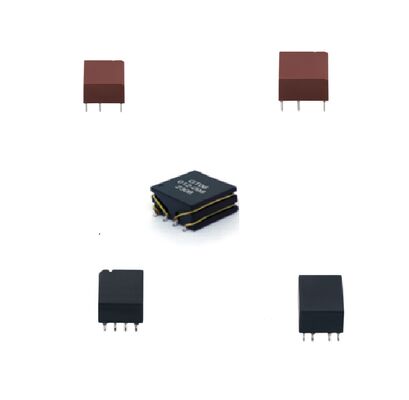

AEC-Q200-zertifizierter Hochfrequenzstromtransformator mit 4KVrms Isolationsspannung und kompakter SMD-Footprint für Elektrofahrzeuge und Industrie 4.0

5000
MOQ
AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

Kompakter SMD-Hochfrequenztransformator

,

Hochfrequenztransformator AEC-Q200
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: GT06KXXA0
Dokumentieren: GT06KXXA0 _.pdf
Zahlung und Versand AGB
Lieferzeit: 2 ~ 8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
Hochspannungstransformator für Elektrofahrzeuge und Industrie 4.0-Systeme
Konzipiert für die anspruchsvollsten Automobil- und Industrieumgebungen,Die GT06K-Serie ist ein AEC-Q200-zertifizierter Hochspannungstransformator zur Isolierung, der eine zuverlässige Leistung unter extremen Bedingungen gewährleistet., einschließlich großer Temperaturbereiche (-40 °C bis +125 °C), Vibrationen und Salzsprühungen. mit einer verstärkten Isolierung nach IEC 62368-1 und einer Mindestkriechweite von 8 mm,Es bietet eine robuste elektrische Isolierung von bis zu 4 KVrms für sicherheitskritische Anwendungen. Seine kompakte SMD-Footprint und sein wellenlösbares Design machen es zu einer idealen Wahl für Elektrofahrzeuge der nächsten Generation und intelligente Fertigungssysteme, die eine hohe Effizienz, hohe Zuverlässigkeit,und Industrie 4.0 Kompatibilität.
Schlüsselmerkmale
Umdreht Verhältnisoptionen Mehrfache Konfigurationen von 1:1 bis 8:3 (z. B. 1:1, 1:2, 2:1, 3:4, 3:5, 3:8, 4:3, 8:3, 8:9, 1:1.7)
Induktivität (Pin 1-3) 538 μH oder 680 μH (±35%) bei 100 kHz, 100 mVrms gemessen
Leckageinduktivität 0.6 μH bis maximal 2,0 μH (primär mit sekundärer Kurzschaltung)
Kapazität (von Primär bis Sekundär) 15 pF bis maximal 30 pF
Gleichstromwiderstand (Primär 1-3) 750 mΩ bis maximal 1500 mΩ
Gleichstromwiderstand (Sekundär 6-4) 750 mΩ bis maximal 1500 mΩ
Isolationsspannung 4KVrms (550Vrms Dauerbetrieb)
Dreh- und Abstand ≥ 8 mm zwischen Primär- und Sekundärwicklungen
Betriebstemperatur und Lagertemperatur -40°C bis +125°C
Zertifizierung und Konformität AEC-Q200 qualifiziert, verstärkte Isolierung nach IEC62368-1
MSL-Bewertung Stufe 1, Bodenlebensdauer 0,5 Jahre bei ≤ 30°C / 60% RE
Lötprofil Empfohlenes Wellenlöseprofil mit Vorwärmung, Aufwärmung, Höchsttemperatur (250°C±3°C) und Abwärmungsanweisungen
Anwendungen
Elektrofahrzeugsysteme:Eingebaute Ladegeräte (OBC), Batteriemanagementsysteme (BMS), elektrische Antriebseinheiten und Gleichspannungskonverter
Elektrofahrzeug-LadeinfrastrukturAC/DC-Leistungsmodule in Ladestationen und Wandboxen
Industrieautomation und Industrie 4.0:Motorantriebe, Servocontroller, SPS und hochpräzise Bewegungssteuerungssysteme
Erneuerbare Energien:Photovoltaische Wechselrichter, Energiespeichersysteme (ESS) und netzgebundene Wandler
Telekommunikation und Vernetzung:Isolierte Stromversorgungen für Router, Switches und PoE-Geräte
Medizinische und Eisenbahnelektronik:Sicherheitsisolierte Energieversorgungsstufen, bei denen hohe Zuverlässigkeit und Zertifizierung erforderlich sind
Größe und Tag:

Hochfrequenztransformator mit AEC-Q200-Zertifizierung

4KVrms Isolationsspannungstransformator

Kompakter SMD-Footprint-Isolierungstransformator
