Fotoblitz-Kondensator-Ladungstransformator der SDRS-Serie

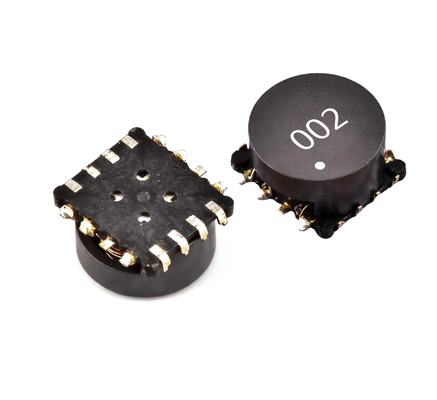

Die SDRS5630T-Serie wurde für eine schnelle Energieübertragung in kompakten Photoflash-Systemen entwickelt und liefert eine hocheffiziente Kondensatorladung mit Drehverhältnissen von bis zu 1:25. Sein niedriges Design und die minimierte Leckage-Induktivität sorgen für eine stabile Leistung in industriellen Temperaturbereichen (-20°C bis +110°C).Diese Transformatoren verfügen über eine verstärkte Isolierung (500Vrms Widerstandsspannung) und eine präzise Wicklung für eine konstante Energieabgabe in räumlich begrenzten Anwendungen.

Eigenschaften

• Ultra-niedriges Profil: 5,8 mm maximale Höhe für die Optimierung des PCB-Raums.

• Minimierte Leckageinduktivität: Verbessert die Effizienz der Energieübertragung.

• Erweiterte Betriebstemperatur: Zuverlässigkeit von -20°C bis +110°C.

• Oberflächenbefestigung (SMD): Kompatibilität der automatischen Montage.

• Hochspannungsabdeckung: 500Vrms widerstehen Spannung.

• Verpackungen aus Band und Rolle: Straffung der Produktion (im Datenblatt als "Rollenvollendung" bezeichnet).

  Elektrische Eigenschaften

  Teilnummer	Umdrehungsverhältnis (Np:Ns)	Pri Induktivität (μH) ±20%	Sek. Induktivität (mH) Ref.	Pri DCR (mΩ)	Sek DCR (Ω)
  Die in Absatz 1 genannten Anforderungen gelten nicht.	1:15	16.1	3.5	392	85.0
  Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.	1:10.2	8.5	0.8	370	20.0
  Die in Absatz 1 genannten Anforderungen gelten nicht.	1:15	10.0	2.2	250	52.1
  Die in Absatz 1 genannten Anforderungen gelten nicht.	1:25	10.0	6.3	250	85.4
  Die in Absatz 1 genannten Anforderungen gelten nicht.	1:15	9.9	2.2	252	52.1
  Die in Absatz 1 genannten Anforderungen gelten nicht.	1:17	18.5	4.7	418	75.8

  Anmerkung: Die Datenblättchenlisten duplizieren den Eintrag SDRS5630T-004; die Tabelle enthält nur einzigartige Modelle.




  Körperliche Eigenschaften

  • Abmessungen: 5,6 ± 0,2 mm (W) × 3,0 mm max (H) × 5,8 mm max (L).

  • Terminalkonfiguration: 8-Pin-Konstruktion (siehe Wicklungsdiagramm: Pin 1-4 = Np, Pin 5-8 = Ns).

  • Montierung: Pad-Layout optimiert für SMD-Rückflusslöten.




  Anwendungen

  • Digitale Bildgebung: Hochgeschwindigkeits-Kondensatorladung für DSLR/kompakte Kamera-Flash-Geräte.

  • Stroboskoplicht: Energieeffiziente Impulsgeneration in tragbaren Photoflashs.

  • Industrielle Sensoren: Auslöserkreisläufe, die eine schnelle Hochspannungsentladung erfordern.

  • Medizinische Geräte: Kompakte Blitzsysteme für endoskopische/diagnostische Geräte.




  Konformität und Verpackung

  • RoHS-konforme Materialien.

  • Standardverpackung mit Band und Rollen ("Rollenvervollständigung").
