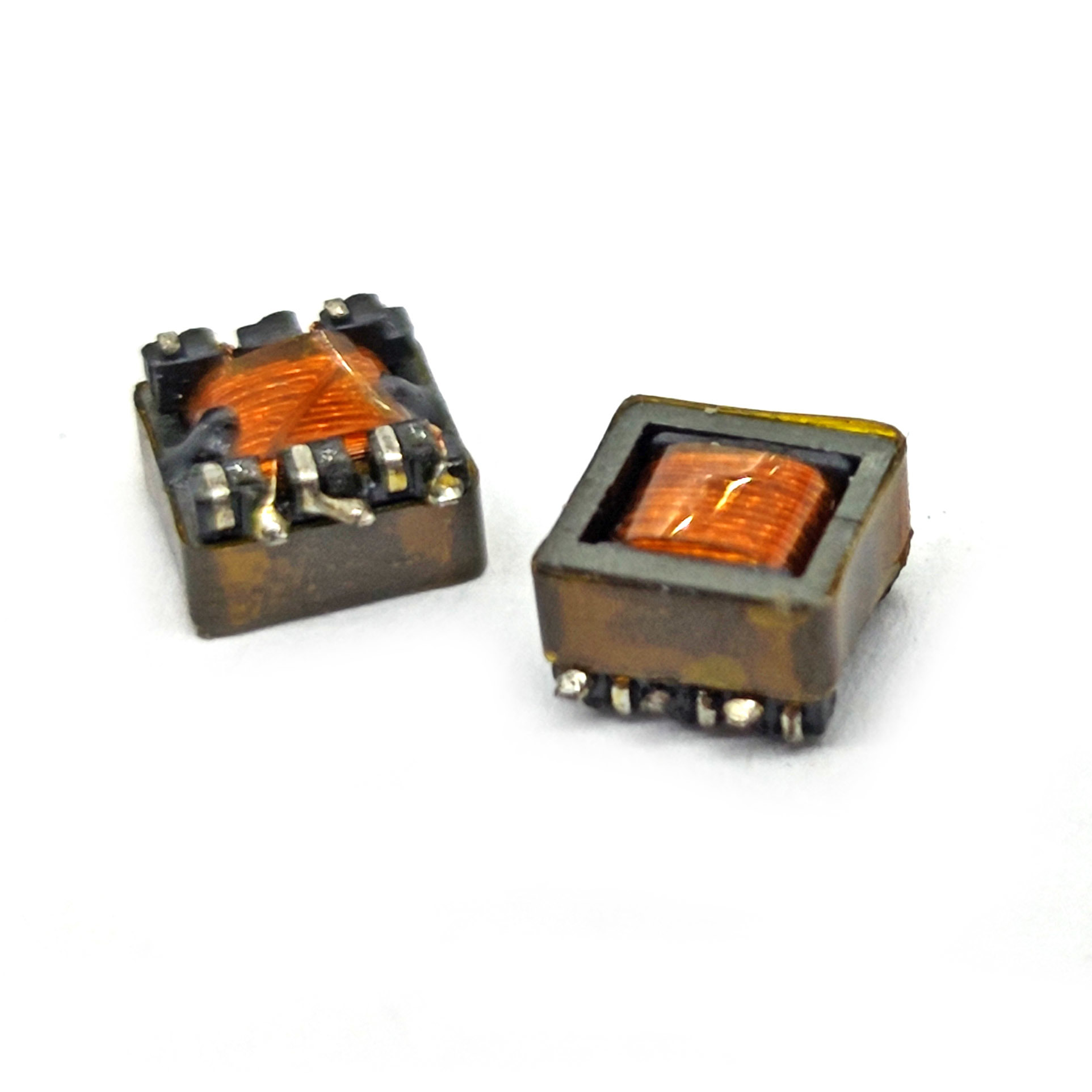

OEM Hochpräzisions-Blitztrigger-Transformator für Impulszündsysteme

6000
MOQ
OEM Hochpräzisions-Blitztrigger-Transformator für Impulszündsysteme
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Betriebsfrequenz: 1 kHz (Induktivitätsprüffrequenz)
Isolierung: 0,5 kV AC verstärkte Isolierung (PRI-SEC/CoIL-CORE)
Speichertemperatur: -40 °C bis +125 °C (nicht kondensierende Umgebung)
Kernmaterial: Ferrit EEC6.2 K2.3P
Betriebstemperatur: -40°C bis +130°C (Fulllastbetrieb)
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: STEEC6.2
Dokumentieren: STEEc.pdf
Zahlung und Versand AGB
Lieferzeit: 2 bis 8 Wochen
Zahlungsbedingungen: T/T,L/C
Produkt-Beschreibung

Die STEEC6.2-Serie wurde für kompakte Schaltmodus-Stromlösungen entwickelt und verwendet EEC6.2-Ferrithärten mit UL-zertifizierten Phenoli-Rollen.Es bietet ±15% Induktivitätsstabilität und eine verstärkte Isolierung (0Mit #1218 Hochtemperaturband und Lackverkapselung arbeitet es zuverlässig bei Umgebungstemperaturen von 130 °C. Ideal für raumbeschränkte industrielle und Verbraucheranwendungen.


Elektrische Parameter

Modell Induktivität (L6-4) Induktivität (L3-1) DCR (R6-4) DCR (R3-1) Die Prüfungen sind in der Regel in der Regel in der Regel in der folgenden Form durchgeführt:
Stec6.2-001 830 μH ± 15% 50,3 μH ± 15% ≤ 11,0Ω ≤ 200mΩ 0.5kV Wechselstrom, 50Hz, 2mA, 1s
Stec6.2-002 830 μH ± 15% 20 μH ± 15% ≤ 11,0Ω ≤ 450mΩ 0.5kV Wechselstrom, 50Hz, 2mA, 1s
*Prüfbedingungen: 1 kHz, 0,25 V für Induktivität; EPE 7112 für Hi-Pot*

Liste der Materialien

  • Weihnachtsbeutel: Phenolic T375J (UL 594VΦ, 130°C)

  • Kern: EWG 6.2 K2.3P Ferrit

  • Draht: Polyurethan GRD2/GRD3 (180°C)

  • Band: #1218 (180°C)

  • Vernis: T42604 (130°C)


Anwendungen
Industrielle Stromversorgung:

  • ≤ 20 W isolierte Gleichspannungs-/Gleichspannungswandler

  • Hilfsstrommodule für Steuergeräte

Verbraucherelektronik:

  • LED-Treiber-Hintergrundbeleuchtungseinheiten

  • Rückkopplungsschaltkreise für USB-C-Ladegeräte

Sicherheitskritische Konstruktionen:

  • Verstärkte Isolierung für medizinische Stromversorgungen

  • Regulierung der Spannung der HVAC-Steuerung
