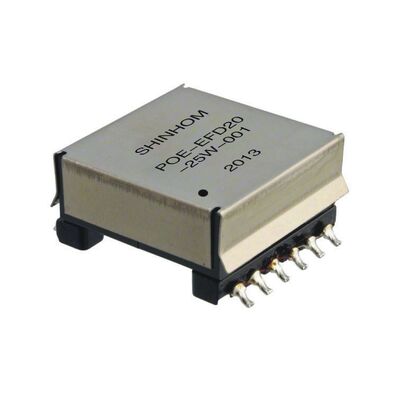

Hocheffizienter 150W POE-Glanztransformator mit 36V-57V-Eingang und 200 kHz - 700 kHz Schaltfrequenz

Der hocheffiziente, flache POE-Forward-Wandler mit niedrigem Profil ist ein speziell entwickelter POE-Wandler, der für kompakte, dichte PoE-Anwendungen entwickelt wurde.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, unterstützt einen breiten Eingangsbereich (36V-57V) und eine Leistungsklasse von bis zu 150W und bietet eine zuverlässige isolierte Leistungsumwandlung in raumbeschränkten Systemen, einschließlich IP-Telefone, Überwachungskameras,Drahtlose Zugangspunkte und IoT-GeräteDieses Produkt ist RoHS-konform und unterstützt eine verstärkte Isolierung bis zu 1500 VDC.

• Leistungsbereich und Eingang:Unterstützt bis zu150 Wmit einer Nennspannung36 V bis 57 V, optimiert für PoE-Leistungsarchitekturen.
• Topologie des Vorwärtskonverters:Optimiert für Vorwärtskonverterarchitekturen (einschließlich Halb-/Full-Brücke und aktive Klemmoptionen) für hohe Konvertierungswirksamkeit und stabile Leistung.
• Hochfrequenzbetrieb:Schaltfrequenz zwischen200 kHz bis 700 kHz, ermöglicht kompakte Magnetik und hohe Dichte Designs -- eine zuverlässige Hochfrequenz-Transformator Wahl für moderne Stromsysteme.
• Niedriges Design:Ultra-niedriges Profil mit einem10.5 mm (verstellbar)Höhe für dünne SMD-Baugruppen und Tightboard-Konstruktionen.
• Hohe Isolierung und Temperaturbereich:Isolationsgrad1500 VDCund breite Betriebs-/Lagertemperatur-40 °C bis +125 °Cfür eine robuste Feldleistung.
• Konformität und Materialien:Bleifrei, RoHS-konform; Abschluss mit Sn-0,7Cu. Ausgewählte Varianten zitieren gegebenenfalls die IEC60950-Konformität.
• Anwendungsmöglichkeiten:Es ist speziell als POE-Transformator für die PoE-Stromversorgung entwickelt und eignet sich ideal für Überwachungskameras, IP-Telefone, drahtlose Zugangspunkte und andere PoE-betriebene IoT-/Edge-Geräte.

• Topologie:Vorwärtsumrichter (unterstützt Halb-/Fullbrücke- und aktive Klemmtopologien).
• Schaltfrequenz:200 kHz - 700 kHz (optimiert).
• Isolationsspannung:1500 VDC (typische Hi-Pot-Prüfbedingungen, wie im Datenblatt dargestellt).
• Betriebstemperatur:-40°C bis +125°C (einschließlich Temperaturanstieg).
• Profil:Niedriges Profil,10.5 mm max.(in einigen Verpackungsvarianten einstellbar).

• Leistung:Klasse 50W-150W je nach Modell; häufig verwendete 120W/150W-Konfigurationen für PoE-Leistungsstufen.
• Typische Drehungen / Induktivität / DCR:Mehrfache Teile-spezifische Wicklungen und OCL/LK-Werte sind im Produktdatenblatt für eine genaue Konstruktionsübereinstimmung angegeben (siehe Datenblatttabellen für die Teilnummern POE-TP65-116 ~ POE-TP65-130).Die Konstrukteure sollten die Teilnummer wählen, die dem Zieldrehverhältnis und der Leckageinduktivität für ihre Konvertertopologie entspricht.

• PoE-Stromsysteme:Zentralisierte PoE-Stromversorgungen, Mittelspanne und PoE-Injektoren.
• Überwachung:Versorgung von IP-Kameras und PTZ-Modulen, bei denen ein niedriges Profil und Isolierung erforderlich sind.
• Unternehmensnetzwerke:Wireless APs und VoIP/IP-Telefone, die eine zuverlässige isolierte Stromversorgung erfordern.
• IoT- und Edge-Geräte:Niedrigprofile Leistungsmodule für kompakte Sensoren und Gateway-Geräte.

• Optimiert für moderne PoE-Topologien -- kompakte, hochfrequente Magnetik reduziert PCB-Fläche und verbessert thermische Eigenschaften.
• Eine robuste Isolierung und ein breiter Temperaturbereich sorgen für eine zuverlässige Einsatzbereitschaft in Industrie und Handel.
• Mehrere Teilevarianten und Wicklungsoptionen ermöglichen es den Konstrukteuren, Drehverhältnis, Leckageinduktivität und DCR an Vorwärtskonverter-Designs für maximale Leistung anzupassen.

Für die Auswahl des Teils sind die Datenblatttabellen (POE-TP65-Reihe) für genaue Kurven, OCL-, LK-, DCR- und Hi-Pot-Werte pro Teilenummer zu lesen.Beispiele für Serienbestandteile und mechanische Fußabdrücke sind in dem Datenblatt dargestellt, um das PCB-Layout und das Pad-Design zu unterstützen.

Bei der Integration in Vorwärtskonverter- oder Aktivklemmkreise müssen die Anforderungen an die Leckageinduktanz und das Drehverhältnis bestätigt werden, um die Übergangs- und Regulierungsziele zu erfüllen.
