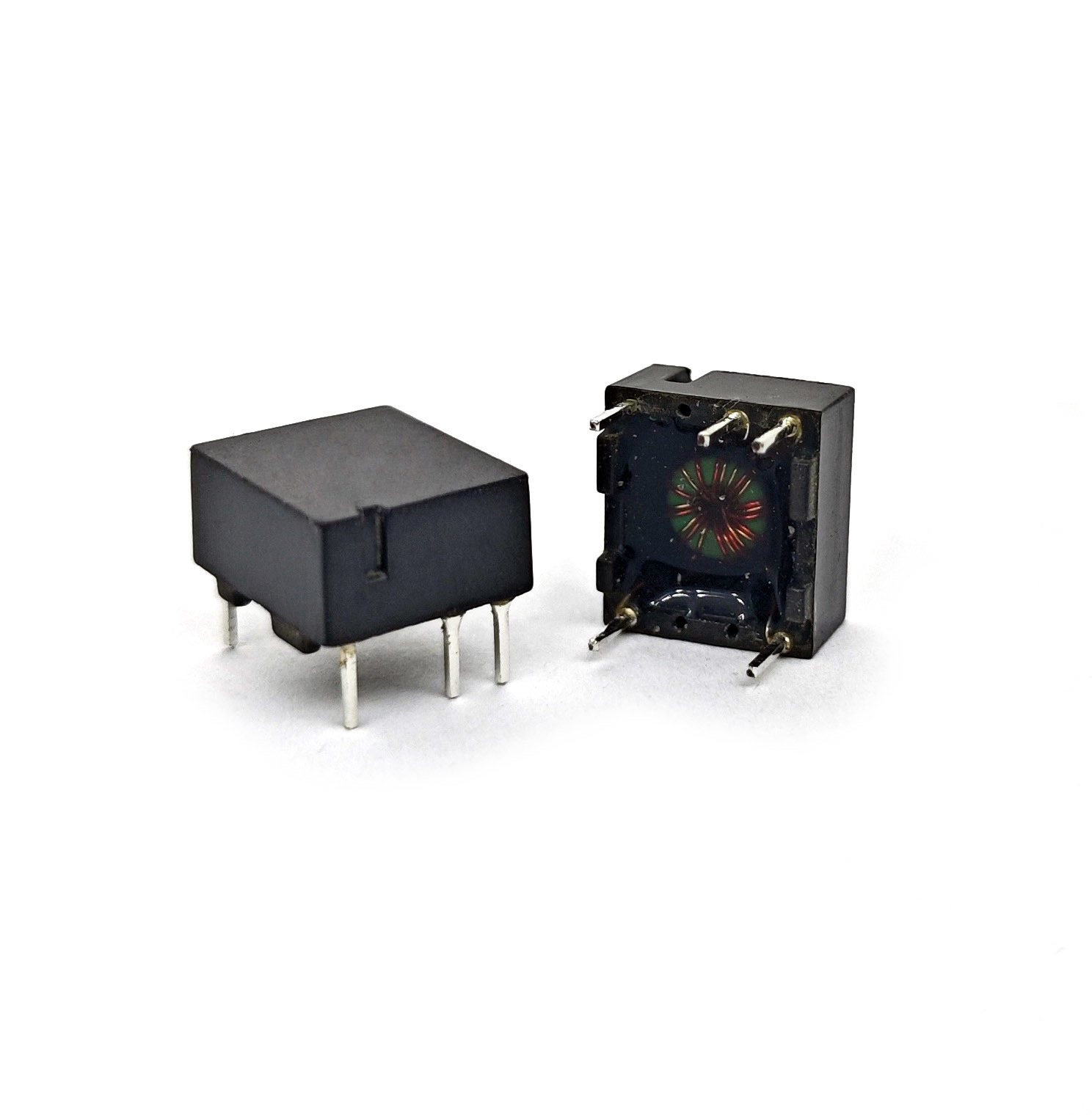

Gate-Treibertransformator Hochfrequenz GT1011

Konzipiert für Leistung

Der GT1011 ist ein robuster, hochfrequenter Antriebstransformator, der für die kritische Isolation und Signalübertragung in modernen Leistungskonversionssystemen entwickelt wurde.(5-8) sorgt für eine genaue Impulsübertragung ohne SpannungsskalierungMit einer Mindestinduktivität von200 μH @ 100 kHz(alle primären/sekundären Wickelungen) und eine sehr geringe Leckageinduktivität (Lk ≤ 1 μH max.), die Signalintegrität bei hohen Schaltfrequenzen gewährleistet.

Zuverlässig erbaut

• - Ich weiß.5,000V Gleichspannung Hi-Pot Isolationzwischen Pin 3-5 (1mA, 60s)
• Extrem geringer Gleichstromwiderstand (DCR ≤ 0,16Ω max.(z. B. pro Wicklung) verringert den Stromverlust
• Betriebstemperatur für Industriezwecke: -40 °C bis +75 °C(einschließlich Selbsttemperaturanstieg)
• Aufbewahrungstemperatur: bis zu + 85°C- Ich weiß.
• Robuste Konstruktion für raue Umgebungen

Hauptanwendungen

• - Ich weiß.Wechseln von Stromversorgungen: Isolierung von MOSFET/IGBT-Treibern in AC-DC/DC-DC-Wandlern
• - Ich weiß.Erneuerbare Energien: Gate-Drive-Signalkopplung in Solarumrichtern und EV-Ladesystemen
• - Ich weiß.Motorsteuerung: Sichere PWM-Übertragung für industrielle VFDs und Servoantriebe
• - Ich weiß.Brücken-Topologien: Durchschussverhütung in Resonanz-LLC-Wandlern (Halb-/Vollbrücke)

Über uns:

Shinhom Enterprise wurde in Xi'an China mit 37 Jahren Erfahrung in der Entwicklung und Herstellung von Transformatoren und Spulenkomponenten gegründet.
Hohe Qualität, niedrige Kosten und der beste Service sind das, was wir am meisten anstreben!
Inzwischen wurde auch die Zertifizierung nach ISO 9001 durch das SGS-System erhalten.
Shinhom ist weiterhin ein Spezialist für das Design und die Herstellung von Hochleistungstransformatoren, Leistungsinduktoren, Stromversorgungen für Käufer auf der ganzen Welt.
