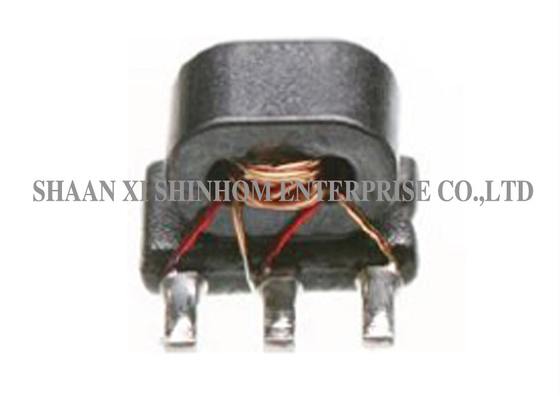

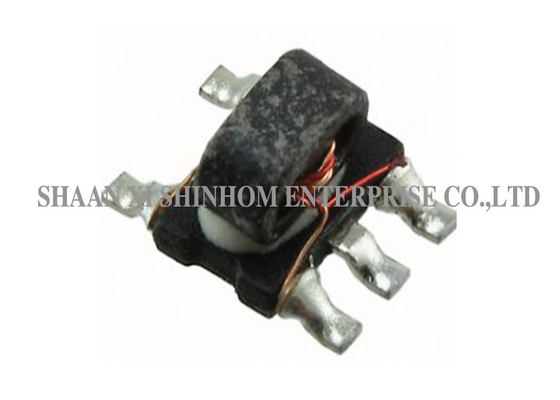

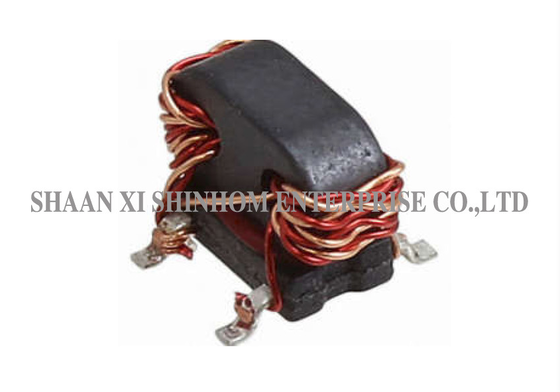

Breitband-Übertragungsleitung-Balun 1:1 75 Ohm 50-1250MHz für HF-Frontends und Breitbandanpassung

Das hier.11 Übertragungsleitung balun HF-Transformatorist für die drahtlose Breitbandkommunikation und die Umwandlung von HF-Signalen ausgelegt.Struktur der ÜbertragungsleitungenUm eine ausgewogene/ungleichgewichte Signalkonvertierung zu erreichen, bietetBreitfrequenzdeckungundausgezeichnete Amplituden-Phasen-BalanceEigenschaften.Das Produkt verwendet eineSMD-Paketmitgeringer Verlust auf der Hauptlinieundausgezeichneter Eingabe-RückgabeverlustLeistung, die eine hohe Signalübertragungseffizienz und eine geringe Reflexion gewährleistet.Es wird häufig inmit einer Leistung von mehr als 50 W,Antennensysteme, undBreitband-Matching-NetzwerkeEs ist eine ideale Wahl für die Breitband-Wireless-Kommunikation und die RF-Front-End-Signalkonvertierung.

Eigenschaften:

• 1: 1 CT Impedanz
• 75Ω charakteristische Impedanz
• HF-Leistung: 0,25 W
• Gleichstrom: 30mA
• Frequenz: 50 bis 1250 MHz
• Einsetzungsverlust: maximal 1,3 dB
• Eintrittsrücklaufverlust: 11,0 dB Min

Anwendungen

• Funkfreie Breitbandkommunikation

• VHF/UHF-Empfänger

• VHF/UHF-Sender

• mit einer Leistung von mehr als 1000 W

• Antennenanlagen

• HF-Front-End-Module

• Breitbandimpedanz-Matching

• Prüf- und Messgeräte

Elektronische Spezifikationen ((25°C,Z=75Ω)

• Frequenz: 50 bis 1250 MHz
• Betriebstemperatur: -40°C bis 85°C
• Lagertemperatur: -55°C bis 100°C

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen einem Übertragungsleitungsbalun und einem traditionellen Drahtwicklerbalun?

A:EineÜbertragungsleitung balunverwendet die Übertragungsleitungstheorie, um Breitband-Matching und ausgewogene/ungleichgewichte Umwandlung zu erreichen, was eine größere Frequenzdeckung (50-1250 MHz) und eine bessere Hochfrequenzleistung bietet.Ein traditioneller Balun mit Drahtwicklung beruht auf einer magnetischen KernkopplungDie Übertragungsleitungsstruktur eignet sich für Breitband- und Hochfrequenzanwendungen.

F: Welchen Einfluss hat der Einsatzverlust ≤1,3 dB und der Eingabe-Rücklaufverlust ≥11 dB auf die Systemleistung?

A:Eintrittsverlust ≤1,3 dB gewährleistet eine hohe Signalübertragungseffizienz bei geringem Energieverlust. Eintrittsrücktrittsverlust ≥11 dB (typisch 25 dB) gewährleistet eine gute Impedanzmatching.Verringerung der Signalreflexion und StandwellenEs ist besonders für drahtlose Kommunikationssysteme mit strengen Verbindungsbudgetanforderungen geeignet.

F: Wie beantragen Sie Proben?

A:Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 WochenDie MOQ und die Lieferzeit für kundenspezifische Produkte werden separat bestätigt.
