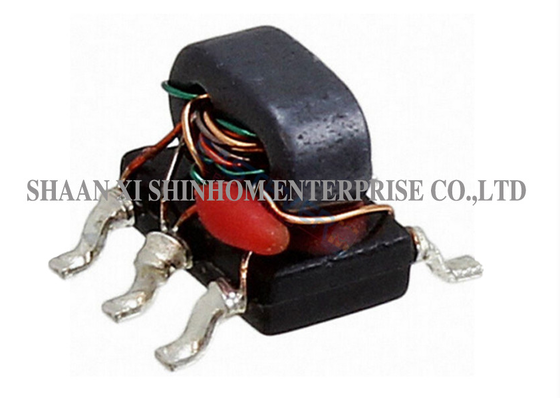

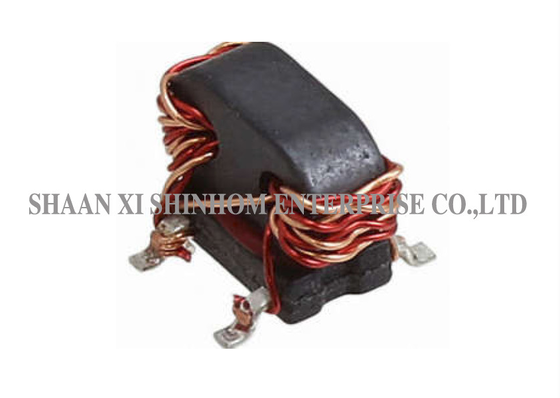

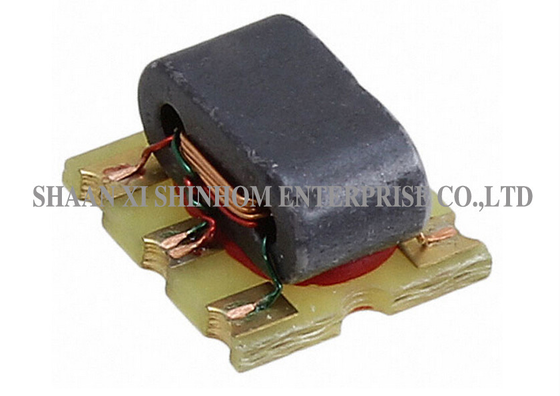

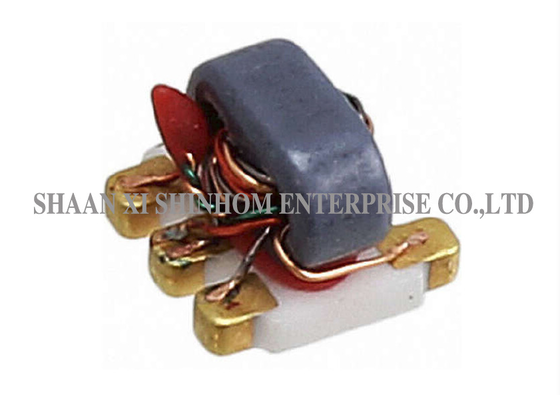

1:4CT Balun-Transformator 75Ω 0,5W 1-350MHz für Antennensysteme

Die14CT SMD Balun HF-Transformatorist für die drahtlose Breitbandkommunikation und die Umwandlung von HF-Signalen ausgelegt.FlusskopplungsstrukturUm eine Impedanzumwandlung und eine ausgewogene/ungleichgewichte Signalumwandlung zu erreichen,Breitfrequenzdeckungundausgezeichnete Amplituden-Phasen-BalanceEigenschaften.Das Produkt verwendet eineSMD-Paketmitgeringer Verlust auf der Hauptlinieundgute RückgabeverlusteLeistung, die eine hohe Signalübertragungseffizienz und eine geringe Reflexion gewährleistet.Es wird häufig inVHF-/UHF-Empfänger/Sender,mit einer Leistung von mehr als 50 W,Antennensysteme, undBreitband-Matching-NetzwerkeEs ist eine ideale Wahl für die Impedanztransformation und Signalkonvertierung in 75Ω-Systemen.

Eigenschaften:

• 1: 4CT Impedanz
• HF-Leistung: 0,5 W
• Gleichstrom: 30mA
• 75Ω charakteristische Impedanz
• Frequenz: 1-350 MHz
• Betriebstemperatur: -40°C bis 85°C
• Lagertemperatur: -55°C bis 100°C

Anwendungen

• Funkfreie Breitbandkommunikation

• VHF/UHF-Empfänger

• VHF/UHF-Sender

• mit einer Leistung von mehr als 1000 W

• Antennenanlagen

• HF-Front-End-Module

• Breitbandimpedanz-Matching

• Prüf- und Messgeräte

Elektronische Spezifikationen ((25°C,Z=75Ω)

Häufig gestellte Fragen

F: Wie beantragen Sie Proben?

A:Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 WochenDie MOQ und die Lieferzeit für kundenspezifische Produkte werden separat bestätigt.

F: Unterstützen Sie kleine Versuchsbestellungen?

A:Ja, wir verstehen die Verifizierungsbedürfnisse der Kunden in den frühen Phasen der Entwicklung neuer Produkte.Versuchsbestellungen erhalten die gleichen Qualitätsstandards und Lieferverpflichtungen wie MassenbestellungenBitte kontaktieren Sie unser Verkaufsteam für Details.

F: Wie erreicht der 1:4CT Balun-Transformator eine Impedanztransformation von 75Ω auf 300Ω?

A:Es verwendet eine Fluss-gekoppelte Struktur, um ein 75Ω einseitiges Signal in ein 300Ω-Differentialsignal (oder umgekehrt) umzuwandeln, das geeignet ist, ein 75Ω-System mit einer 300Ω-Differentiallast abzugleichen.

F: Wie wirkt sich die Amplitudenbilanz ± 0,5 dB und die Phasenbilanz ± 5° auf Push-Pull-Verstärker aus?

A:Diese Spezifikationen sorgen dafür, dass die Differenzsignale eine konstante Amplitude und eine präzise Phasenumkehrung aufweisen.Verringert die Signalverzerrung, und verbessert die Linearität des Verstärkers.
