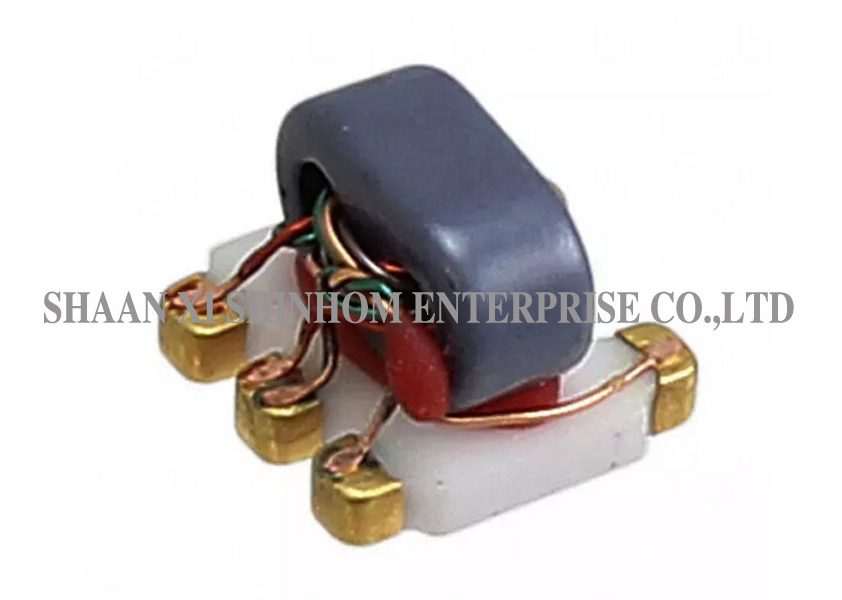

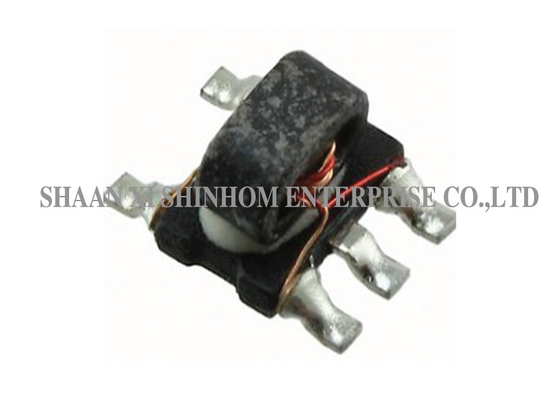

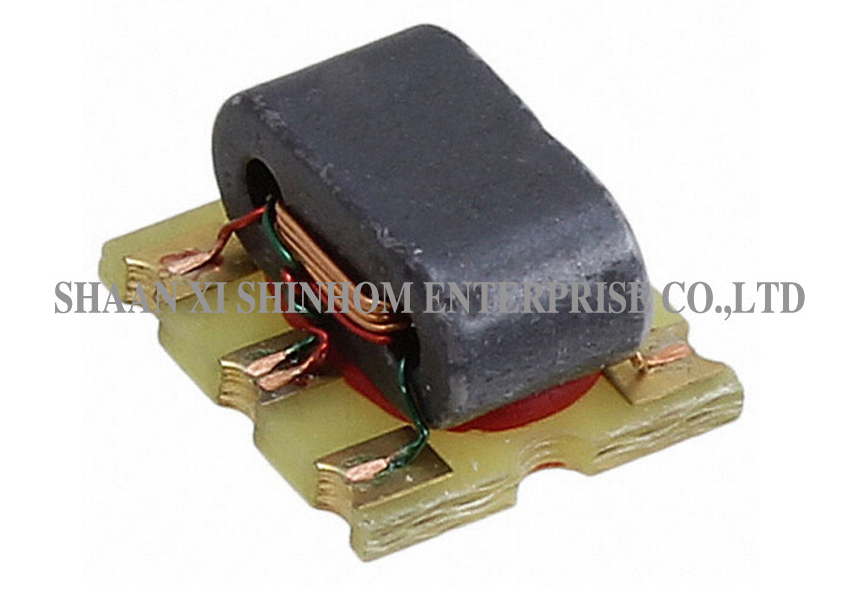

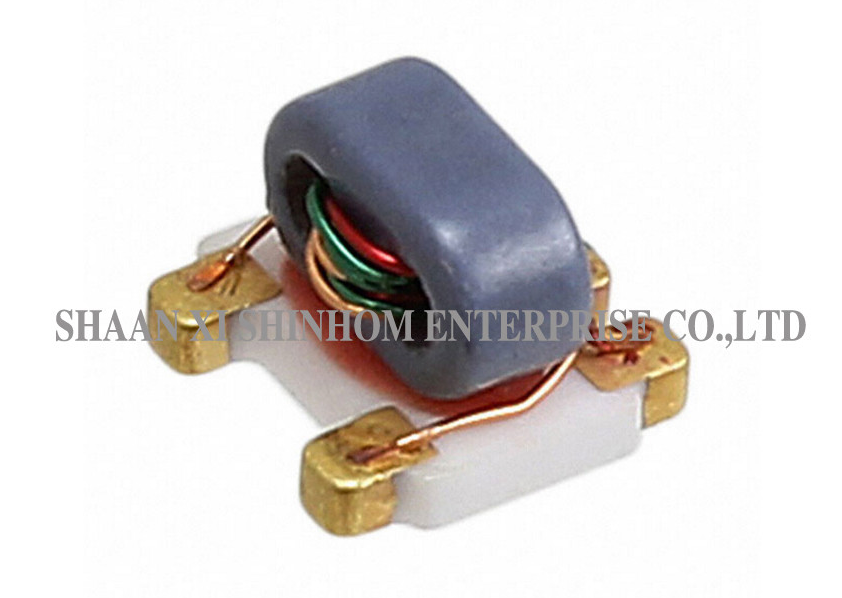

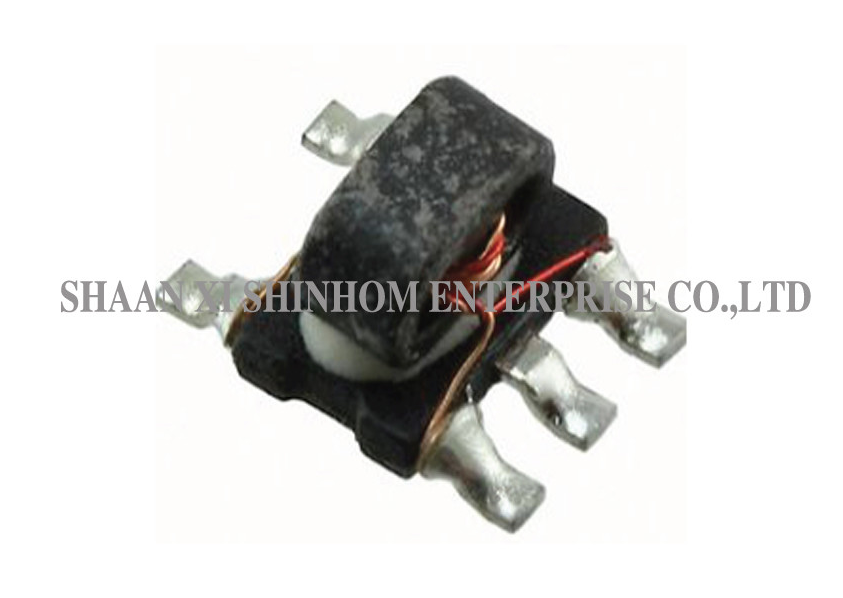

SMD Balun 75Ω 5-3000MHz für VHF/UHF-Sender und -Empfänger

Dieser SMD-Balun-HF-Transformator verwendet eine Wicklung aus emailliertem Kupferdraht und ein Surface-Mount-Gehäuse. Das Impedanzverhältnis beträgt 1:1, die charakteristische Impedanz 75Ω und der Frequenzbereich 5-3000MHz. HF-Leistung: 0,25W. Gleichstrom: 30mA. Ein Balun-Transformator wird für die Umwandlung von symmetrischen zu unsymmetrischen Signalen verwendet, wobei symmetrische Signale (differenzielle Signale) in unsymmetrische Signale (Single-Ended-Signale) umgewandelt werden oder umgekehrt. Er wird häufig in breitbandiger drahtloser Kommunikation, VHF/UHF-Empfängern/Sendern und Gegentaktverstärkern in HF-Schaltungen eingesetzt.

Merkmale

• Impedanzverhältnis – 1:1

• Charakteristische Impedanz – 75Ω

• Frequenzbereich – 5-3000MHz

• HF-Leistung – 0,25W

• Gleichstrom – 30mA

• Wicklungsmaterial – emaillierter Kupferdraht

• Gehäusetyp – SMD-Oberflächenmontage

• Betriebstemperatur – -40°C bis 85°C

Anwendungen

• Breitbandige drahtlose Kommunikation

• VHF/UHF-Empfänger

• VHF/UHF-Sender

• Gegentaktverstärker

• HF-Frontend-Module

• Antennenspeisenetzwerke

• Mischer

• Breitbandige Anpassungsnetzwerke

ELEKTRISCHE SPEZIFIKATIONEN (25℃, Z=75Ω)

• Frequenz: 5-3000MHz
• Betriebstemperatur: -40℃ bis 85℃
• Lagertemperatur: -55℃ bis 100℃

FAQ

F: Was ist die Hauptfunktion eines Balun-Transformators?

A: Ein Balun-Transformator wird für die Umwandlung von symmetrischen zu unsymmetrischen Signalen verwendet, wobei symmetrische Signale (differenzielle Signale) in unsymmetrische Signale (Single-Ended-Signale) umgewandelt werden oder umgekehrt. Er wird häufig in HF-Schaltungen, Mischern, Antennenspeisungen und breitbandigen Anpassungsnetzwerken eingesetzt.

F: Was bedeutet ein Impedanzverhältnis von 1:1?

A: Ein Impedanzverhältnis von 1:1 bedeutet, dass die primäre und die sekundäre Impedanz gleich sind (beide 75Ω). Er führt keine Impedanztransformation durch, sondern sorgt nur für die Umwandlung von symmetrischen zu unsymmetrischen Signalen. Er eignet sich für HF-Schaltungen, die eine Balun-Umwandlung ohne Impedanztransformation erfordern.

F: Wie beantrage ich Muster? Was ist die Lieferzeit?

A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell (einschließlich Frequenz- und Impedanzanforderungen) an. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versandt. Die Lieferzeit für Großaufträge beträgt in der Regel 2-8 Wochen.
