Startseite /Produkte/Rf-Transformator/SMD Balun RF-Transformator mit emailliertem Kupferdraht, flach, für Breitbandanpassung und Mischer

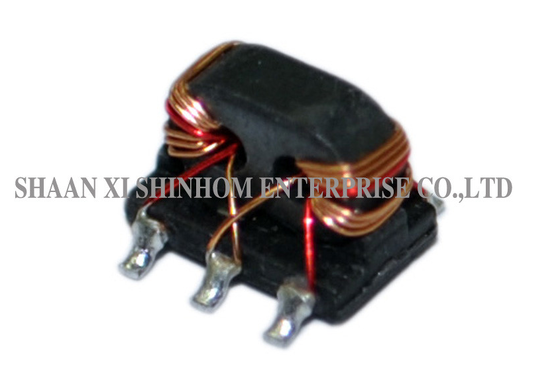

SMD Balun RF-Transformator mit emailliertem Kupferdraht, flach, für Breitbandanpassung und Mischer

5000 Stück
MOQ
Verhandelbar
Preis
SMD Balun RF Transformer Enameled Copper Wire Low Profile for Broadband Matching and Mixers
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Frequenz: 5-1500 MHz
Eingaberenditeverlust: 16,0 dB min. (23 dB typ.)
Ausgangsrenditeverlust: 16,0 dB min. (25 dB typ.)
Kopplungsrückflussdämpfung: 16,0 dB min. (22 dB typ.)
Betriebstemperatur: -40 ℃ bis 85 ℃
Lagertemperatur: -55°C bis 100°C
Hervorheben:

SMD Balun RF-Transformator mit emailliertem Kupferdraht

,

Flacher RF-Transformator für Breitbandanpassung

,

RF-Transformator für Mischer mit Garantie
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: RF3S-1601
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung
SMD-Balun-RF-Transformatoren-Spulen mit emailliertem Kupferdraht, Basisstift-Anschluss für Oberflächenmontage

Die SMD-Balun-RF-Transformatoren-Serie verwendet einen bifilaren Wickelprozess mit emailliertem Kupferdraht, der hohe Stabilität und ein flaches Design bietet. Sie ist für die automatisierte SMT-Platzierung geeignet. Mehrere Balun-Transformatortypen sind verfügbar, geeignet für doppelt symmetrische Mischer, Koppler, Breitband-Impedanzanpassungstransformatoren, Leistungsadditions- und -teilungsnetzwerke, Richtkoppler und Kabelmodems in RF-Anwendungen. Die Wicklung aus emailliertem Kupferdraht gewährleistet eine ausgezeichnete HF-Leistung und langfristige Zuverlässigkeit. Sie wird häufig in der drahtlosen Kommunikation, HF-Frontends, Test- und Messtechnik sowie in Breitbandnetzwerkausrüstungen eingesetzt.

Merkmale
  • Wicklung aus emailliertem Kupferdraht – hohe Stabilität
  • Bifilare Wicklung – stabile Leistung
  • Oberflächenmontage – geeignet für SMT
  • Flaches Design – platzsparend
  • Geeignet für Balun-Transformatoren
  • Breitband-Impedanzanpassung
  • Leistungsaddition und -teilung
  • Richtkoppler-Anwendungen
Anwendungen
  • Doppelt symmetrische Mischer
  • Koppler
  • Breitband-Impedanzanpassungstransformatoren
  • Leistungsadditions- und -teilungsnetzwerke
  • Richtkoppler
  • DOCSIS 3.0/3.1 Kabelmodems
  • HF-Frontend-Module
  • Drahtlose Kommunikationsausrüstung
ELEKTRISCHE SPEZIFIKATIONEN (25°C, Z=75Ω)
Parameter Wert
Frequenz 5-1500MHz
Hauptleitungsverlust 1,7dB Max (0,8dB Typ.)
Kopplung 16,0±0,8dB
Eingangs-Rückflussdämpfung 16,0dB Min (23dB Typ.)
Ausgangs-Rückflussdämpfung 16,0dB Min (25dB Typ.)
Kopplungs-Rückflussdämpfung 16,0dB Min (22dB Typ.)
Isolation 20,0dB Min (30dB Typ.)
Betriebstemperatur -40°C bis 85°C
Lagertemperatur -55°C bis 100°C
SMD Balun RF-Transformator mit emailliertem Kupferdraht, flach, für Breitbandanpassung und Mischer
FAQ

F: Was ist die Hauptfunktion eines Balun-Transformators?

A: Ein Balun-Transformator (Balun Transformer) wird für die Umwandlung von symmetrisch zu unsymmetrisch verwendet, d.h. er wandelt symmetrische Signale (differenzielle Signale) in unsymmetrische Signale (Single-Ended-Signale) um oder umgekehrt. Er wird häufig in HF-Schaltungen, Mischern, Antennenspeisungen und Breitband-Anpassungsnetzwerken eingesetzt.

F: Was sind die Vorteile des bifilaren Wickelprozesses?

A: Bei der bifilaren Wicklung werden zwei emaillierte Kupferdrähte nebeneinander gewickelt. Dies gewährleistet eine enge Kopplung zwischen den beiden Wicklungen, verbessert das Gleichtaktunterdrückungsverhältnis und die Phasen-/Amplitudenbalance und erhöht dadurch die Hochfrequenzleistung und Stabilität des Balun-Transformators.

F: Was sind die Vorteile von emailliertem Kupferdraht im Vergleich zu gewöhnlichem Kupferdraht?

A: Emaillierter Kupferdraht hat eine isolierende Emailleschicht auf der Oberfläche, die eine elektrische Isolierung zwischen den Wicklungen gewährleistet. Er ermöglicht eine enge Wicklung ohne Kurzschlussrisiken und bietet gleichzeitig gute Hochfrequenzeigenschaften und Hitzebeständigkeit.
