Hoher Isolationsgrad für drahtlose Kommunikation und Radarsysteme

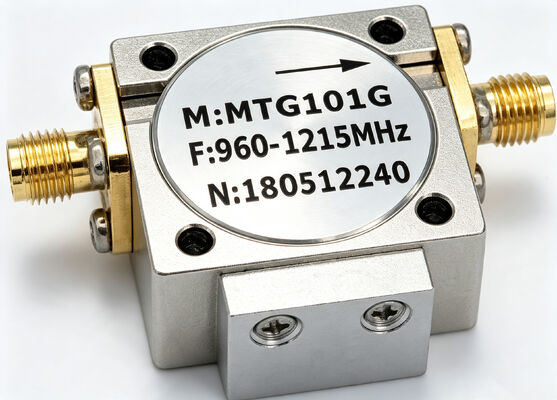

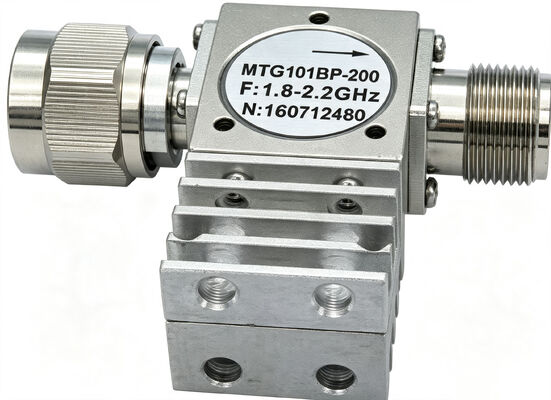

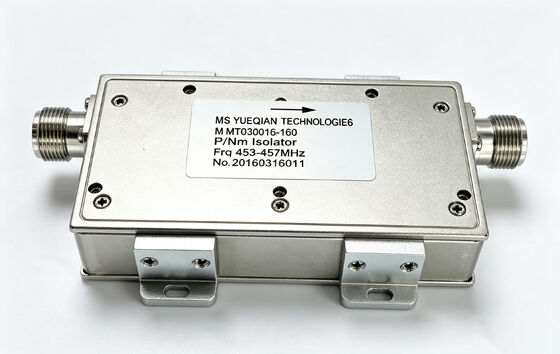

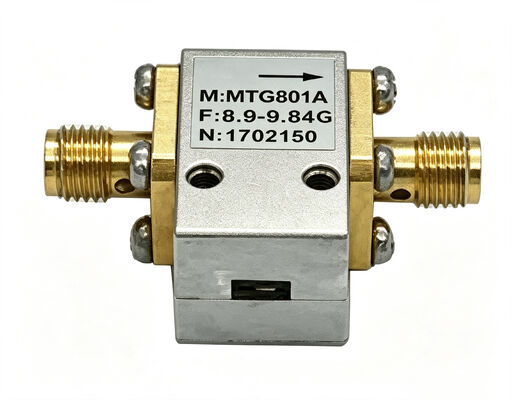

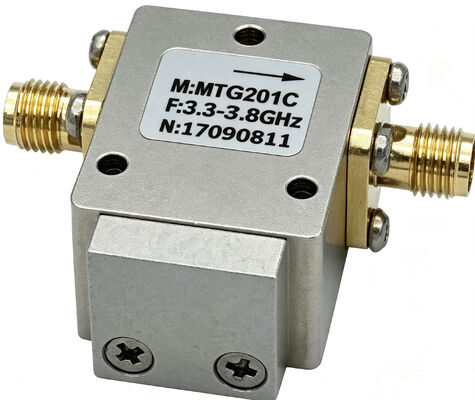

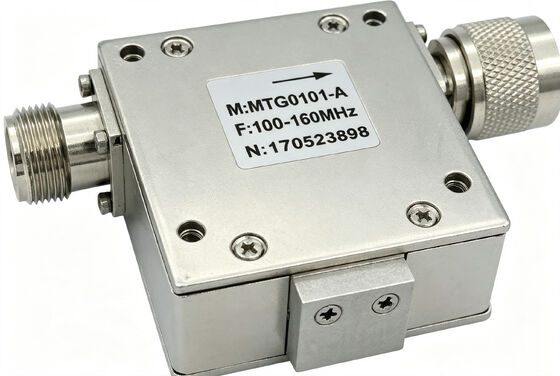

RF-Isolatoren und Zirkulatoren deckt einen breiten Frequenzbereich von 0,1 GHz bis 40 GHz ab. Es verwendet Ferritmaterial und Mikrostreifen-/Hohlleiter-/Koaxialstrukturdesigns. Es bietet geringe Einfügedämpfung (bis zu 0,2 dB), hohe Isolation (bis zu 23 dB) und ausgezeichnetes VSWR (bis zu 1,15). Die Produkte bieten eine hohe Leistungsbelastbarkeit (mittlere Leistung bis zu 2000 W, Spitzenleistung bis zu 10000 W). Sie sind mit mehreren HF-Steckschnittstellen kompatibel, darunter SMA, N, L29 und 2,92 mm. Sie werden häufig in Basisstationen für drahtlose Kommunikation, Radarsystemen, Test- und Messgeräten, Satellitenkommunikation und 5G-Kommunikation eingesetzt.

Merkmale

• Frequenzbereich – 0,1-40 GHz
• Einfügedämpfung – bis zu 0,2 dB
• Isolation – bis zu 23 dB
• VSWR – bis zu 1,15
• Hohe Leistungsbelastbarkeit – bis zu 2000 W
• Mehrere Anschlussoptionen – SMA/N/L29/2,92 mm
• Breiter Betriebstemperaturbereich – -55 °C bis +85 °C
• Mehrere Strukturtypen – Mikrostreifen, Hohlleiter, Koaxial

Produktspezifikations-Auswahltabelle

Anwendungen

• Basisstationen für drahtlose Kommunikation
• Radarsysteme
• Test- und Messgeräte
• Satellitenkommunikation
• 5G-Kommunikationssysteme
• Mikrowellenkomponenten
• HF-Front-End-Module

FAQ

F: Was ist der Unterschied zwischen einem Isolator und einem Zirkulator?

A: Ein Isolator ist ein Drei-Port-Gerät mit einem Port, der mit einer angepassten Last abgeschlossen ist. Das Signal kann nur in eine Richtung fließen. Es wird verwendet, um die Signalquelle vor Beschädigungen durch reflektierte Leistung zu schützen. Ein Zirkulator ist ein Drei-Port-Gerät, bei dem das Signal sequenziell in einer Uhrzeiger- oder Gegenuhrzeigerrichtung fließt (1→2→3→1). Es kann für Anwendungen wie gemeinsam genutzte Sende-/Empfangsantennen verwendet werden. Beide Geräte arbeiten auf der Grundlage der nicht-reziproken Eigenschaften von Ferritmaterial.

F: Wie wählt man den Frequenzbereich für Isolatoren/Zirkulatoren aus?

A: Die Auswahl sollte auf der Betriebsfrequenz des Systems basieren. Die Produktserie deckt 0,1-40 GHz ab und ist sowohl in Schmalband- (Bandbreite 10-200 MHz) als auch in Breitband-/Vollband-Typen erhältlich. Schmalbandmodelle bieten eine geringere Einfügedämpfung und eine höhere Isolation. Breitbandmodelle decken einen größeren Frequenzbereich mit flexiblerer Auswahl ab. Wir empfehlen die Auswahl basierend auf der tatsächlichen Betriebsfrequenzbandbreite und den Bandbreitenanforderungen Ihres Systems.

F: Welche Auswirkungen haben Einfügedämpfung und Isolation auf das System?

A: Einfügedämpfung bezieht sich auf den Leistungsverlust, wenn das Signal das Gerät durchläuft. Niedriger ist besser (typische Werte 0,2-0,6 dB). Sie beeinflusst direkt die Systemverstärkung und den Stromverbrauch. Isolation bezieht sich auf die Dämpfung von Rücksignalen. Höher ist besser (typische Werte 18-23 dB). Sie beeinflusst direkt den Schutzgrad der Signalquelle und die Effektivität der Sende-/Empfangsisolation.

F: Wie viel Leistung können Hochleistungs-Isolatoren/Zirkulatoren verarbeiten?

A: Diese Serie bietet Hochleistungsmodelle mit einer mittleren Leistung von bis zu 2000 W und einer Spitzenleistung von bis zu 10000 W (unter Pulsbedingungen). Die spezifische Leistungsbelastbarkeit hängt von Frequenz, Bandbreite, Anschlusstyp und Wärmeableitungsbedingungen ab. Hochleistungsmodelle verwenden typischerweise N-Typ- oder L29-Anschlüsse und sind mit Kühlkörpern ausgestattet.
