1000 Base-T Magnetik-Modul LAN-1000 Serie für Switches und Router

5000 Stück
MOQ
Verhandelbar
Preis
1000 Base-T Magnetics Module LAN-1000 Series for Switches and Routers
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Kurvenverhältnis: 1:1
Einfügedämpfung: 1,0 dB max. bei 1–100 MHz
OCL: 350uH min. 8 mA DC-Vorspannung (leitungsseitig)
Geschwindigkeit: 1000base-t
Hallo-Topf: 1500 Vrms
Installation: smt
Hervorheben:

1000 Base-T LAN-Magnetikmodul

,

LAN-1000 Serie Ethernet-Transformator

,

Ethernet-LAN-Modul für Switches
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: LAN-1000
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100000/Monat
Produkt-Beschreibung

LAN-1000 Serie 1000 Base-T Magnetikmodule, Ethernet LAN Elektrischer Transformator, Connector SMT Typ POE+

Die LAN-1000 Serie Gigabit Ethernet Magnetikmodule sind für 1000 Base-T Netzwerkanwendungen konzipiert. Sie unterstützen Vollduplex-Kommunikation und PoE+-Stromversorgungsfunktionalität. Das Produkt verwendet ein Übersetzungsverhältnis von 1:1 und entspricht dem IEEE802.3-Standard. Der Einfügedämpfung beträgt ≤1,0 dB (1-100 MHz). Die Leerlaufinduktivität beträgt 350 µH (@8mA Bias). Die Isolationsspannung beträgt 1500 VRMS. Das Oberflächenmontagegehäuse unterstützt sowohl Wellenlöten als auch Reflow-Löten. Es wird häufig in Gigabit-Ethernet-Switches, Routern, Netzwerkkarten, PoE+-Stromversorgungsgeräten und industriellen Netzwerkausrüstungen eingesetzt.

MERKMALE

  • 1:1 Übersetzungsverhältnis
  • Vollduplex-kompatibel
  • IEEE 802.3 konform
  • Einfügedämpfung: 1,0 dB Max @ 1-100 MHz
  • OCL: 350 µH Min 8mA DC-Bias (Leitungsseite)
  • Hi-pot: 1500 VRMS
  • Lötverfahren: Welle, Reflow
  • Betriebstemperatur: 0°C bis 70°C
  • Lagertemperatur: -55°C bis 125°C

Anwendungen

  • Gigabit Ethernet Switches
  • Netzwerkrouter
  • Netzwerkkarten (NIC)
  • PoE+-Stromversorgungsgeräte
  • Netzwerkkameras
  • WLAN Access Points (AP)
  • Industrielle Ethernet-Ausrüstung
  • Integrierte Netzwerkmodule

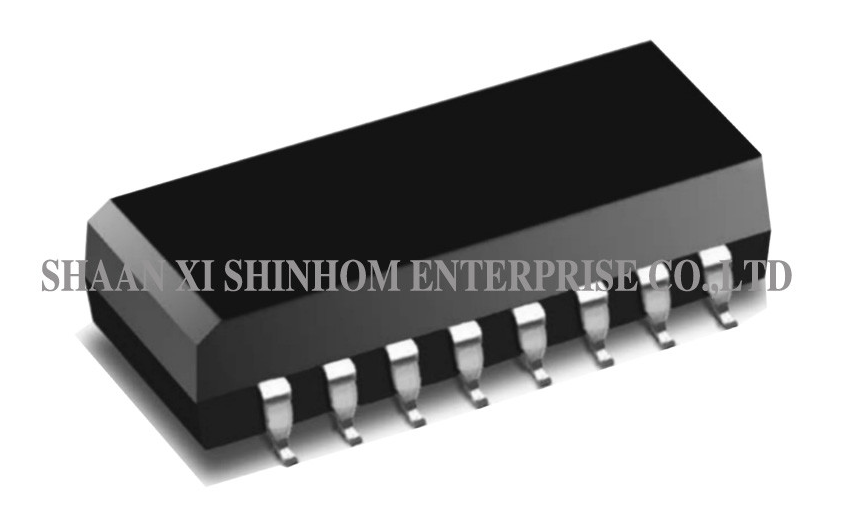

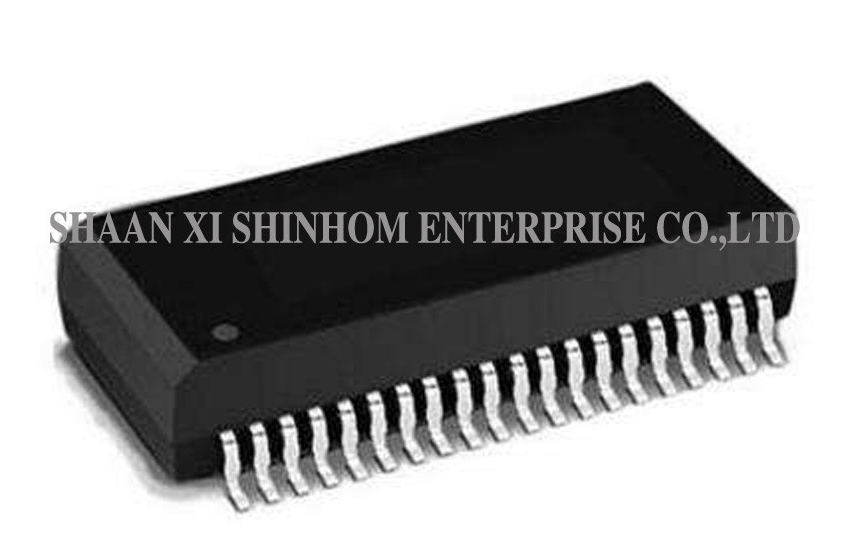

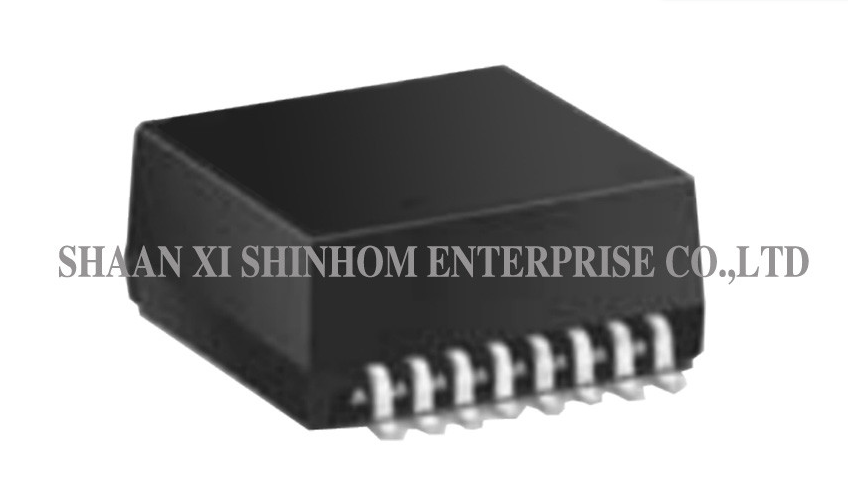

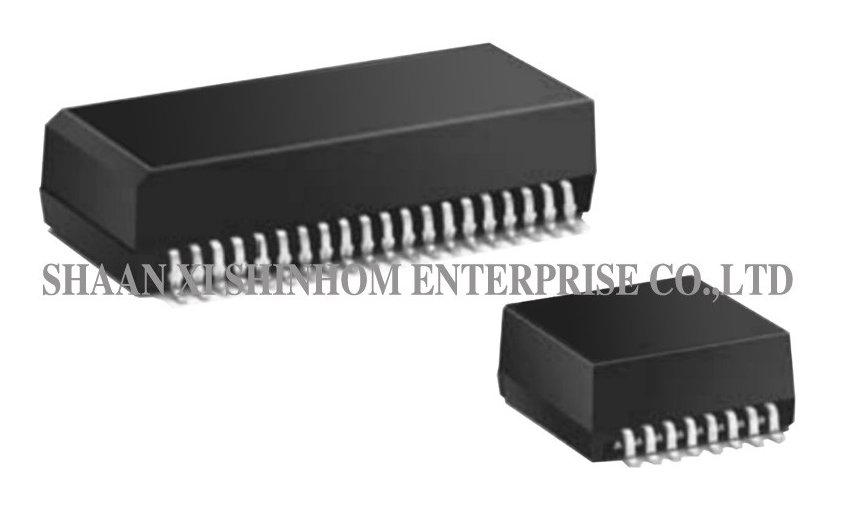

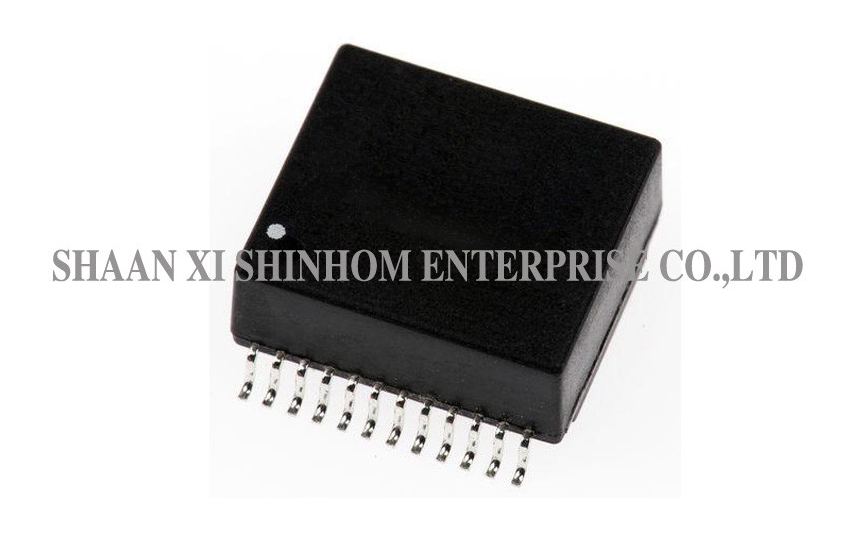

1000 Base-T Magnetik-Modul LAN-1000 Serie für Switches und Router

Wir bieten eine breite Palette von Produkten an, die alle nach Ihren spezifischen Anforderungen kundenspezifisch entwickelt werden können. Unsere grundlegende Produktlinie umfasst:

  • Induktivitäten
  • Hochfrequenztransformatoren
  • Video- & Audio-Isolationstransformatoren
  • HF- & Balun-Transformatoren
  • Stromwandlertransformatoren
  • Laminierte Leistungstransformatoren
  • Breitbandtransformatoren
  • Verkapselte Transformatoren
  • Ringkerntransformatoren
  • EMI-Filter
  • Gleichtaktchokes
  • Telekommunikations-Magnetik
  • Ferritkerne und Spulenkörper
  • Andere Magnetik

FAQ

F: Was bedeutet PoE+-Kompatibilität?

A: PoE+-Kompatibilität (IEEE802.3at) bedeutet, dass der Transformator gleichzeitige Strom- und Datenübertragung über Ethernet-Kabel unterstützt und bis zu 30W Leistung liefert. Er ist für Netzwerkgeräte geeignet, die eine höhere Stromversorgung benötigen.

F: Was ist der Leerlaufinduktivitäts (OCL)-Parameter dieses Produkts?

A: Die Leerlaufinduktivität beträgt mindestens 350 µH (@8mA Bias-Strom), was die Integrität der Signalübertragung und die Gleichtaktunterdrückungsfähigkeit unter typischen Betriebsbedingungen gewährleistet und die Anforderungen an die Gigabit-Ethernet-Leistung erfüllt.

F: Wie beantrage ich Muster? Was ist die Lieferzeit?

A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Bitte geben Sie Ihre Unternehmensinformationen und das Zielmodell an. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versendet. Die Lieferzeit für Massenbestellungen beträgt in der Regel 2-8 Wochen.
