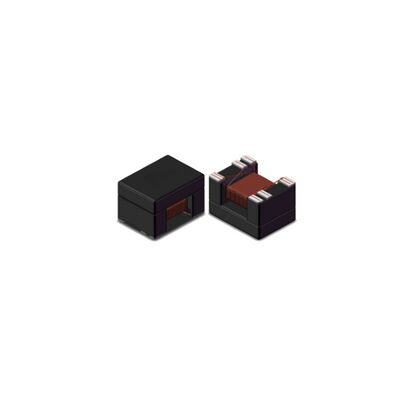

Superkleiner Signaltransformator der Baureihe TX4532
Die TX4532-Serie, die für die Hochgeschwindigkeitsdatenübertragung und die zuverlässige Stromversorgung über Ethernet entwickelt wurde, stellt einen Höhepunkt der Miniaturisierung und Leistung in derLAN-SchnittstellentransformatorenDiese.mit einer Leistung von mehr als 50 Wsind speziell darauf ausgelegt, die hohen Anforderungen moderner Netzwerk-Schnittstellen zu erfüllen und bieten eine ausgezeichnete Signalintegrität mit verbesserten Rückgabeverlusten und minimiertem Cross-Talk.Vollkompatibel mit IEEE 802.3af (15W) und IEEE 802.3at (30W) Standards, sind sie idealPoE-Transformatorenfür die Integration von Daten und Strom in ein einziges Kabel, hergestellt mit automatischer Wicklung für eine gleichbleibend hohe Qualität und mit robuster Konstruktion, die umfangreichen Umweltbelastungstests standhält,Sie bieten eine zuverlässige Leistung in kompakten, Raumempfindliche Anwendungen.
Wesentliche Merkmale
Primäre elektrische Spezifikationen (Beispiel TX4532-121)
| Parameter |
Wert |
| Einheitliche Antriebe |
120 μH (Min) @ 15mA |
| Gleichstromwiderstand (DCR) |
2.00 Ω (maximal) |
| Einsetzungsverlust |
-1,5 dB (maximal) |
| Rückkehrverlust |
-20 dB (Min) |
- Unterstützt IEEE 802.3af (15W) und IEEE 802.3at (30W) Power über Ethernet
- Hohe Isolationsspannung: 1500 Vrms
- Breiter Betriebstemperaturbereich: -40°C bis +105°C
- Kompaktes, leichtes Design für die Oberflächenmontage
- RoHS-konform
- Nachgewiesene ZuverlässigkeitKonzipiert, um eine umfassende Reihe von Umweltprüfungen einschließlich thermischen Schocks, Luftfeuchtigkeit, Vibrationen und Salzspray zu bestehen
Anwendungen
- LAN-Ports in Netzwerk-Switches, Routern und Gateways
- Kommunikationsgeräte und Basisstationen
- Digitale Unterhaltungselektronik, für die eine Ethernet-Verbindung erforderlich ist (Smart-TVs, Spielekonsolen, Set-Top-Boxen)
- Industrie-Ethernet-Geräte und -Steuerungen
- Alle Anwendungen, die eine kompakte, zuverlässige Signalisolation und PoE-Unterstützung erfordern
Häufig gestellte Fragen
Was ist der Hauptvorteil eines verbesserten Rücklaufverlustes in einem LAN-Transformator?
Verbesserte Rückgabeverluste minimieren Signalreflexionen an der Transformatoroberfläche, was für die Aufrechterhaltung der Signalintegrität, die Verringerung von Bitfehlern,Sicherstellung einer stabilen Hochgeschwindigkeitsdatenübertragung in Ethernet-Anwendungen.
Unterstützt dieser Transformator Power over Ethernet (PoE)?
Ja, die TX4532-Serie ist so konzipiert, dass sie sowohl mit den Standards IEEE 802.3af (15.4W) als auch IEEE 802.3at (30W) PoE übereinstimmt, sodass sowohl Daten als auch Strom über Ethernet-Kabel sicher übertragen werden können.
Warum ist die umfangreiche Liste der Zuverlässigkeitsprüfungen wichtig?
Die aufgeführten Prüfungen (Wärmeschlag, Luftfeuchtigkeit, Vibrationen usw.) zeigen, dass der Transformator so konstruiert ist, dass er harten Betriebsumgebungen standhält und eine langfristige Zuverlässigkeit gewährleistet.die für die Netzinfrastruktur und Industrieanlagen, die kontinuierlich arbeiten müssen, unerlässlich ist.
Was bedeutet die Isolationsrate von 1500 Vrms?
Dieser Wert gibt an, dass der Transformator eine hohe Spannung (1500V Quadratwurzel-Mittelwert) zwischen der Primär- und der Sekundärwicklung für eine bestimmte Zeit aushalten kann,Bereitstellung einer wichtigen Sicherheitsisolation und Schutz vor Spannungsüberspannungen für angeschlossene Geräte.
