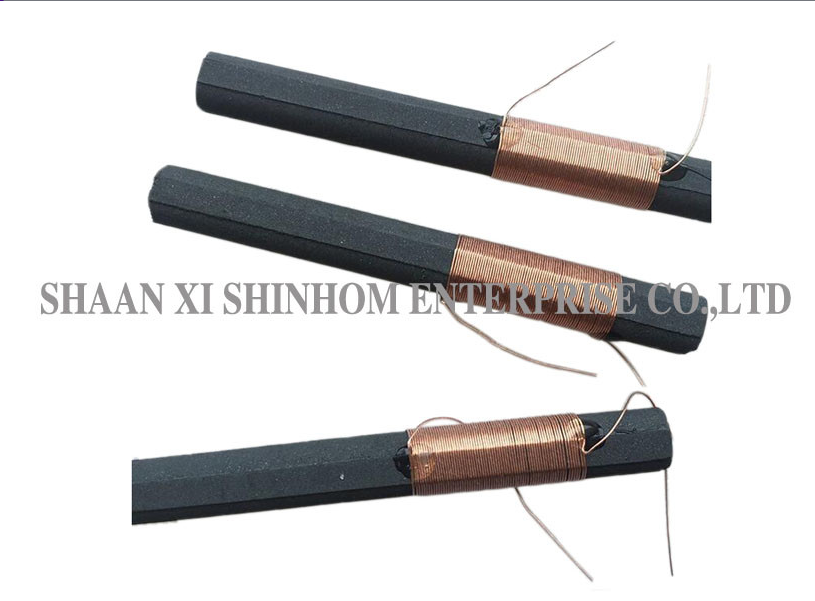

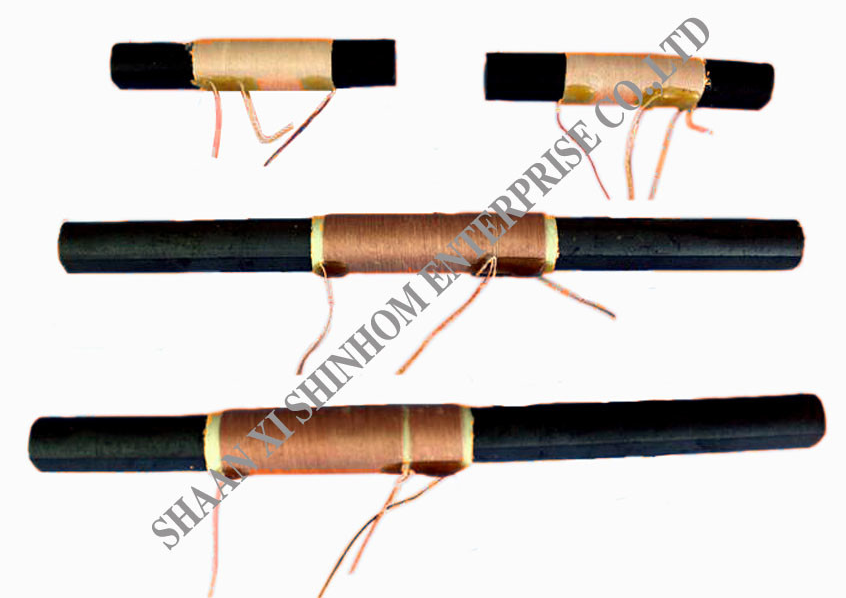

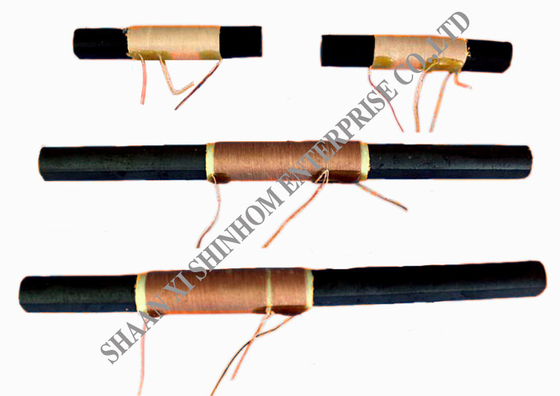

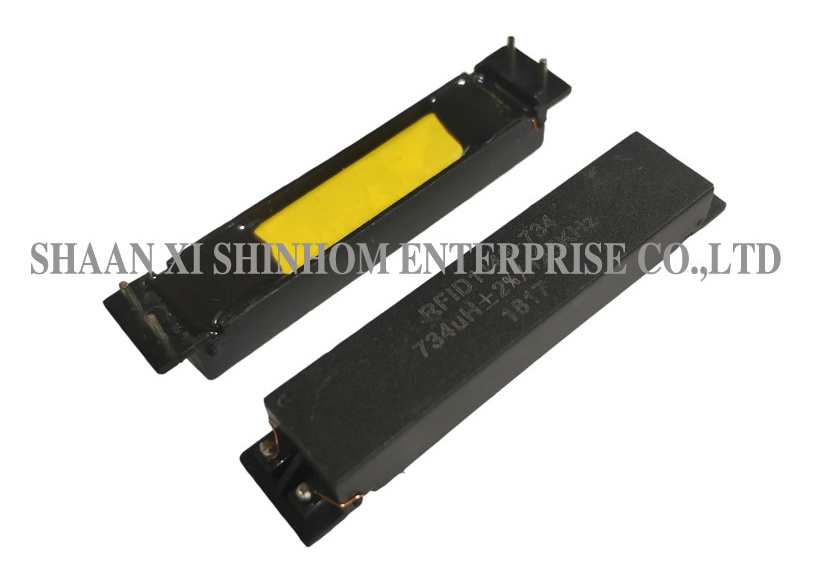

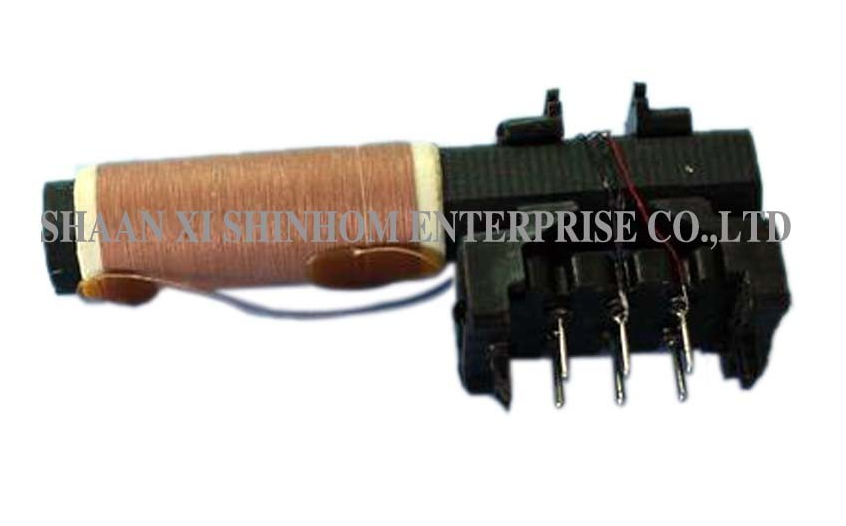

High-Q-RFID-Spule für Zugangskontrollsysteme und drahtlose Ladung

RFID-Antennenspulen für RFID-Systeme und Smart-IC-Kartenanwendungen

Diese RFID-Antennenspule ist für RFID-Systeme und Smart-IC-Kartenanwendungen konzipiert. Die Induktivität beträgt 734µH±2%, die Betriebsfrequenz 125kHz, der Gütefaktor ≥120 und die Eigenresonanzfrequenz ≥1,7MHz. Das Produkt verwendet einen mehrschichtigen Wabenwickelprozess mit Litzenlitze, der einen hohen Gütefaktor und einen großen Induktivitätsbereich bietet. Mehrere Strukturtypen werden unterstützt, darunter RFID-Antennen für Zugangskontrollsysteme, zylindrische RFID-Spulen, Smart-IC-Karten-Spulen und Spulen für drahtloses Laden. Der Drahtdurchmesser ist von 0,04 mm bis 1,3 mm erhältlich. Der Nennstrom beträgt bis zu 50 A. Der Betriebstemperaturbereich liegt zwischen -55°C und +155°C. Es wird häufig in RFID-Zugangskontrollsystemen, Smart-IC-Karten, drahtlosem Laden, industrieller Sensorik und Automobil-Elektronik eingesetzt.

MERKMALE

• Die kleinste Emitter-Antennenspule
• Verschiedene RFID-Spulenstrukturen erfüllen Kundenspezifikationen:
• Hoher Q-Wert und großer Induktivitätsbereich
• Wabenwickel mit Seidenkupferdraht
• Kundenspezifisch nach Kundenspezifikationen
• Nennstrom bis zu 50A
• Betriebstemperatur: -55 bis +155 °C
• Drahtdurchmesser 0,04 mm bis 1,3 mm
• RFID-Spulen für Zugangskontrollsysteme RFID-Antenne
• Zylindrische RFID-Spulen
• RFID-Spulen für Smart-IC-Karten
• Spulen für drahtloses Laden
• Sonderanfertigungen sind willkommen

Anwendungen

• RFID-Zugangskontrollsysteme
• Smart-IC-Karten
• Empfänger für drahtloses Laden
• Automobil-Schlüssellose Zugangssysteme
• Industrielle Asset-Tracking-Tags
• NFC-Nahfeldkommunikationsgeräte
• Medizinische IoT-Sensoren
• Elektronische Tierkennzeichnungen

Elektrische Spezifikation:

• L: 734uH±2% @125KHz,1V
• DCR: 2,8Ω±10%
• Q: 120 Min@125KHz,1V
• SRF: 1,7MHz Min
• Betriebstemperatur: -40°C bis +125°C
• Lagertemperatur: -40°C bis +85°C

Für weitere RFID-Antennenspulen besuchen Sie bitte unsere Website oder kontaktieren Sie uns.

FAQ

F: Was sind die Vorteile des Wabenwickels im Vergleich zum herkömmlichen Wickelverfahren?

A: Der Wabenwickel verwendet eine mehrschichtige versetzte Wicklung, um die verteilte Kapazität effektiv zu reduzieren. Dies erhöht die Eigenresonanzfrequenz (SRF), wodurch die Spule bei der Betriebsfrequenz eine stabile Induktivität und einen stabilen Q-Faktor beibehalten kann. Die Wabenstruktur verbessert auch die mechanische Festigkeit und bietet eine bessere Vibrationsbeständigkeit.

F: Was ist die Funktion von Litzenlitze?

A: Litzenlitze besteht aus mehreren isolierten, dünnen Kupferdrähten, die miteinander verdrillt sind. Sie reduziert effektiv Skin- und Nahfeldeffekte bei hohen Frequenzen und verbessert den Q-Faktor der Spule sowie die Empfindlichkeit des Signalempfangs. Sie ist eine wichtige Materialwahl zur Verbesserung der Leistung von RFID-Antennen.

F: Wie lange ist die Lieferzeit und welche Verpackungsmethoden werden verwendet?

A: Die Standardlieferzeit beträgt 2-8 Wochen nach Auftragsbestätigung, abhängig von den Produktspezifikationen und der Bestellmenge. Die Produkte werden sicher in Kartons, Schaumstoff, Paletten, Folien und Befestigungsgurten verpackt, um einen sicheren internationalen Transport zu gewährleisten.
