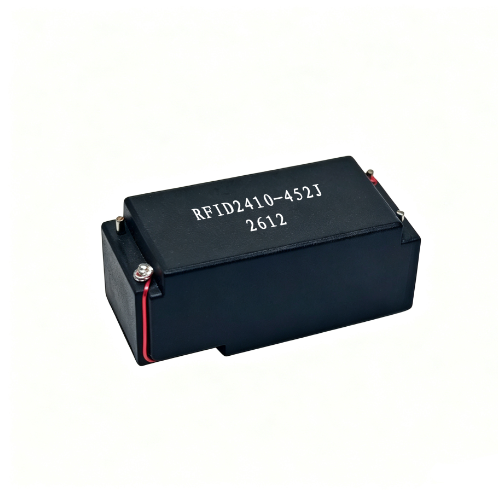

AEC-Q200 SMD Transponder Coil RFID2410-Serie für passive Schlüssellose Eingabesysteme

DerSMD-Transponderspule der Serie RFID2410ist konzipiert für125 kHzNiederfrequenz-RFID-Anwendungen. Es verwendet ein hochempfindliches Kernmaterial und bietet einen hervorragenden Signalempfang und eine starke Entstörungsleistung. Das Produkt istAEC-Q200für den Einsatz im Automobilbereich geeignet. Es behält über einen weiten Temperaturbereich stabile elektrische Eigenschaften bei. Darüber hinaus ist es vibrations- und sturzfest und erfüllt die strengen Zuverlässigkeitsanforderungen von Automobil- und Industrieumgebungen. Das quadratische SMD-Gehäuse unterstützt die automatisierte Oberflächenmontage und senkt so die Produktionskosten. Es wird häufig in Automobil-TPMS, passivem schlüssellosem Zugang, Wegfahrsperren-Diebstahlsicherungssystemen, Niederfrequenz-Zugangskontrolletiketten und der industriellen Anlagenverfolgung eingesetzt.

• Betriebsfrequenz – 125 kHz
• Induktivitätsbereich – 0,19 mH bis 7,2 mH (9 Standardwerte)
• Induktivitätstoleranz – ±5 %
• Gleichstromwiderstand – 0,31 Ω bis 5,6 Ω
• Eigenresonanzfrequenz – bis zu 1,86 MHz
• Q-Faktor – 15 bis 30 (Minimum)
• Nennstrom – 250 mA bis 1600 mA
• Betriebstemperatur – -40 °C bis +125 °C (AEC-Q200 breiter Temperaturbereich)
• Vibrations- und sturzfest – hochzuverlässiges Design

• Automobil-TPMS
• Passiver schlüsselloser Zugang
• Diebstahlschutzsysteme mit Wegfahrsperre
• Niederfrequenz-Zugangskontroll-Tags
• Verwaltung der industriellen Anlagenverfolgung
• Fahrzeugzugangs- und Erkennungssysteme
• Erkennung der Ausrichtung des kabellosen Ladens
• Smart-Home-Zugangskontrollsysteme

F: Wie hoch ist die Betriebsfrequenz der RFID2410-Serie? Unterstützt es andere Frequenzen?

A: Die Standardbetriebsfrequenz beträgt 125 kHz, was die gängige Trägerfrequenz für Niederfrequenz-RFID ist. Wenn Sie 134,2 kHz oder andere kundenspezifische Frequenzen benötigen, wenden Sie sich bitte an unser Vertriebsteam, um die Machbarkeit zu bestätigen.

F: Ist dieses Produkt AEC-Q200-qualifiziert? Was ist der Temperaturbereich?

A: Ja. Die RFID2410-Serie ist AEC-Q200-qualifiziert für den Einsatz im Automobilbereich. Der Betriebstemperaturbereich beträgt -40°C bis +125°C. Es eignet sich für Umgebungen mit rauen Temperaturen, beispielsweise im Motorraum von Kraftfahrzeugen.

F: Wie wähle ich das richtige Modell basierend auf Empfindlichkeit (S-Wert) und Q-Faktor aus?

A: Ein höherer S-Wert (Empfindlichkeit) bedeutet, dass die Spule im gleichen Magnetfeld eine höhere Spannung induziert, was zu einer größeren Lesereichweite führt. Ein höherer Q-Faktor bedeutet eine bessere Frequenzselektivität und eine stärkere Entstörungsfähigkeit. Wählen Sie für das Lesen über große Entfernungen Modelle mit hohem S-Wert. Wählen Sie für Umgebungen mit hohem Geräuschpegel Modelle mit hohem Q-Faktor.

F: Unterstützt diese Spule Reflow-Löten?

A: Ja. Die RFID2410-Serie verwendet hochtemperaturbeständige Materialien und ein SMD-Gehäusedesign. Es ist mit bleifreiem Reflow-Löten kompatibel und für automatisierte SMT-Produktionslinien geeignet. Die empfohlene Spitzentemperatur beträgt 245 °C (nicht mehr als 260 °C).
