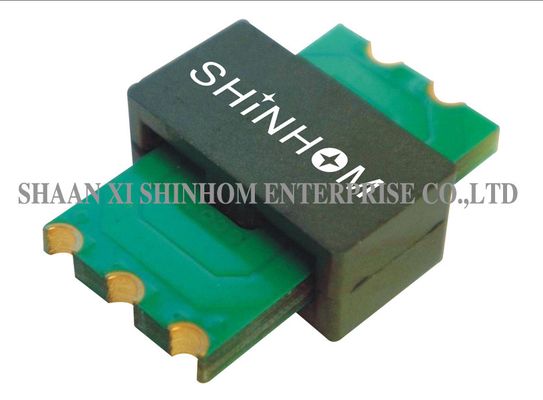

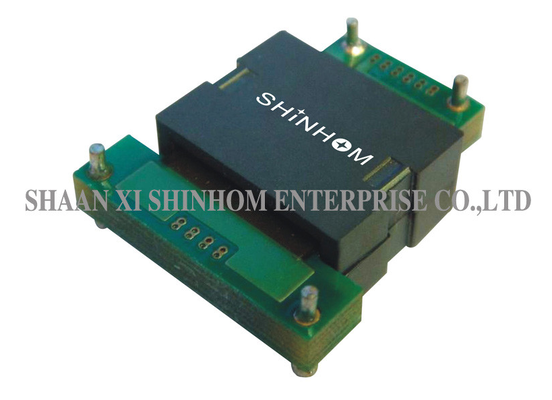

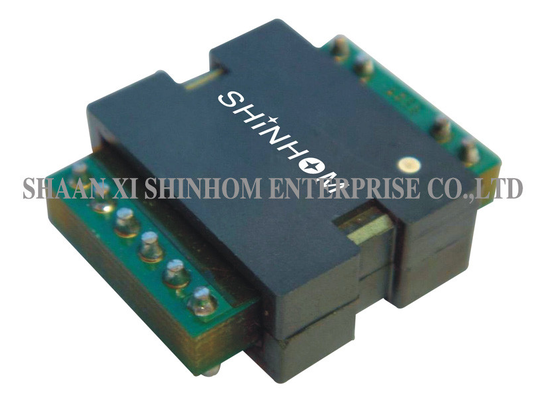

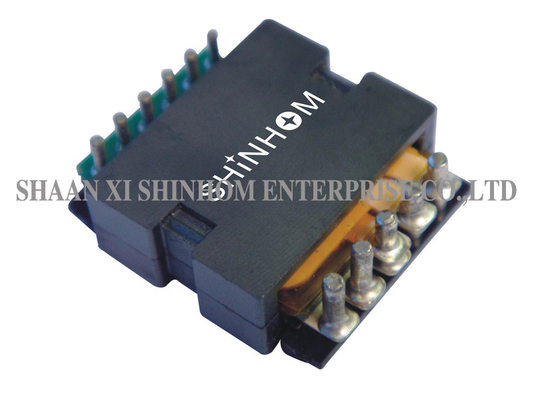

Hochfrequenz-Planartransformator 3000W mit geringer EMI für Telekommunikations- und Automobilsysteme

Dieser Planartransformator ist für DC/DC- und DC/AC-Wandleranwendungen konzipiert. Er zeichnet sich durch eine flache Bauweise aus, mit Leistungen bis zu 3000W und Strömen bis zu 73A. Die Padgröße beträgt 23,5 mm × 19,5 mm. Das Produkt bietet ultra-niedrige Streuinduktivität (<0,2%), hohe Leistungsdichte (5W-25kW pro Komponente) und geringe EMI-Abstrahlung.

Es sind verschiedene Kernformate von EE14 bis EE100 erhältlich. Er unterstützt horizontale/vertikale Montage, Through-Hole/SMT sowie Pin/Fly-Lead-Anschluss- und Montageoptionen, kompatibel mit allen SMPS-Topologien.

Er wird häufig in hochdichten DC/DC-Netzteilen, Telekommunikationsgeräten, industriellen Steuerungssystemen sowie in Automobil- und Schwerlastfahrzeugsystemen eingesetzt.

• Flacher Planartransformator
• Leistungsstarker Planartransformator
• Hochfrequenz-Planartransformator
• Leiterplatten-Planartransformator
• Planar-Schaltnetzteiltransformator
• EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100 Planartransformator
• Sofort lieferbarer SMT-Planartransformator
• Leistungsbereich: bis zu 3000W
• Sehr niedrige Streuinduktivität (weniger als 0,2 % für Kerne ohne Luftspalt).
• Kostengünstig und wettbewerbsfähige Preise.
• Minimale elektromagnetische Interferenzen (EMI).
• Hohe spezifische Leistungsdichte (5W-25kW pro Komponente).
• Hohe Kriech- und Luftstrecken zwischen Primär- und
• Anwendbar auf alle SMPS-Topologien.
• Verschiedene Montage- und Anschlussoptionen (horizontal, vertikal, Durchgangslöcher, SMT, Pins, Anschlusskabel und mehr).
• Speziell entwickelte wärmeableitende Klemmen.

• Hohe Dichte und hohe Energieeffizienz.
• Hochstrom-DC/DC-Netzteile mit hohem Strom.
• Die Hauptwicklung dient als Ausgangsdrossel,
• Während die Hilfswicklungen den Eingangsstrom zum PM (TI25S1604) steuern.
• Telekommunikation, industrielle Steuerungssysteme,
• Automobil- und Schwermaschinen-Fahrzeugsysteme

• Induktivität von PE 20s1604 gemessen auf Agilient/HP4284 zwischen den Pins 7 und 11 bei 100kHz, 0,1 Veff.
• Die Nenn-IDC ist entweder 85 % der IDC-Sättigung oder die IDC-Erwärmung, je nachdem, welcher Wert niedriger ist.
• Die IDC-Sättigung ist der Strom, der dazu führt, dass die Induktivität um 15 % ihres Nennwerts abfällt.
• Die IDC-Erwärmung ist der Strom, der dazu führt, dass die Temperatur des Teils um etwa 45 °C ansteigt.
