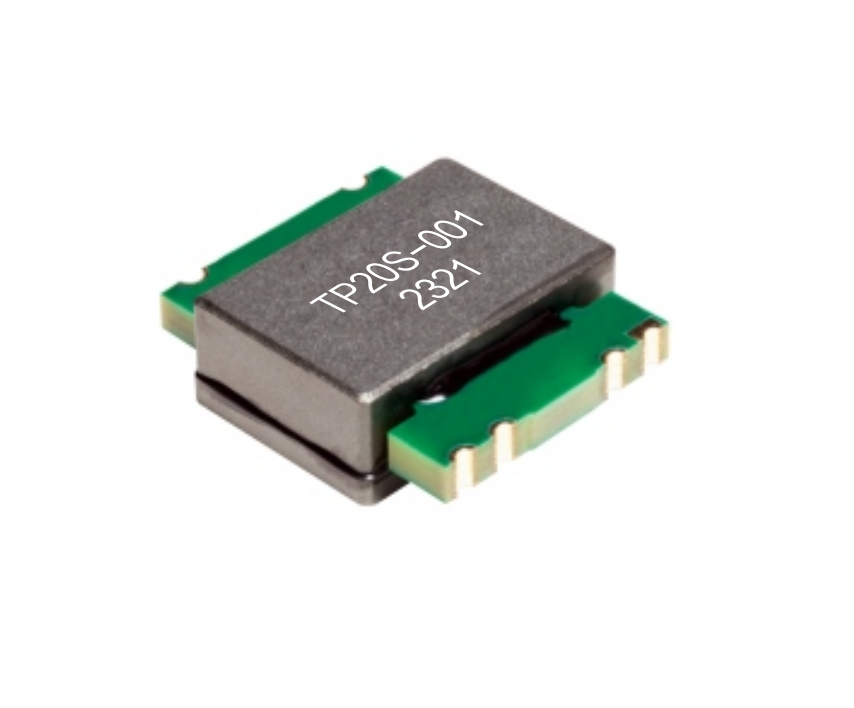

Hochfrequenz-60W-Planartransformator der Serie TP20S

Die TP20S-Reihe von ebenen Transformatoren, die für die Energieumwandlung der nächsten Generation entwickelt wurde, liefert bis zu 60 Watt Leistung mit außergewöhnlicher Effizienz und einem bemerkenswert niedrigen Profil von nur 9,0 mm.Optimiert für den Hochfrequenzbetrieb von 200 kHz bis 700 kHz, seine fortschrittliche planare Konstruktion erzielt eine überlegene Leistungsdichte, was sie zur idealen Lösung für raumbeschränkte Anwendungen macht, die eine robuste und zuverlässige Leistung in industriellen Anwendungen erfordern,Automobilfahrzeug, und Telekommunikationsumfeld.

Eigenschaften:

• Hohe Leistungsdichte: Der kompakte Fußabdruck von 22 mm x 23,5 mm ermöglicht Leistungsdichten von bis zu 400 Watt pro Kubikzoll.

• Hocheffizienzdesign: Die fortschrittliche planare Magnetarchitektur minimiert Verluste für eine verbesserte thermische Leistung.

• Erweiterter Frequenzbereich: Optimiert für einen stabilen Betrieb von 200 kHz bis 700 kHz.

• Robuste Konstruktion: Funktioniert zuverlässig in einem breiten Temperaturbereich von 40 °C bis +125 °C.

• Niedrige Leckage-Induktanz: ≤0,5 μH Design reduziert Schaltverluste und Lärm in Hochfrequenzkreisen.

Elektrische Eigenschaften

Anwendungen

• Gleichspannungs-/ Gleichspannungsumwandlung: Hochdichtevorwärts-, Vollbrücken-, Halbbrücken- und Push-Pull-Umwandlertopologien.

• Telekommunikationsinfrastruktur: Stromversorgung von Servern, Routern und Stationsverstärkern.

• Industrielle Systeme: Motorantriebe, Steuerungssysteme und Automatisierungsgeräte, die eine hohe Leistungsfähigkeit erfordern.

• Automobil- und Verkehrswesen: Eingebaute Ladegeräte (OBC), Batteriemanagementsysteme (BMS) und Antriebssysteme für Elektrofahrzeuge und Schwerfahrzeuge.

Häufig gestellte Fragen

F: Wie unterscheidet sich dieser hochfrequente planare Transformator von den traditionellen Drahtwicklern?
A: Die TP20S-Serie verwendet eine flache, ebenne Wicklungsstruktur, die eine deutlich bessere thermische Leistung, ein geringeres Profil,und mehr konsistente elektrische Parameter wie niedrige Leckage-Induktivität, so dass es für Hochfrequenz- und Hochdichte-Switch-Mode-Stromversorgungen (SMPS) überlegen ist.

F: Welches thermische Management wird für eine volle Leistung von 60 W empfohlen?
A: Obwohl für hohe Effizienz konzipiert,die Bereitstellung einer kontinuierlichen vollen Nennleistung erfordert möglicherweise eine geeignete PCB-Layout mit thermischen Durchgängen und/oder Luftströmung, die auf der spezifischen Anwendungsumgebung basiert, um eine sichere Betriebstemperatur zu erhalten..

F: Gibt es benutzerdefinierte Drehverhältnisse oder Spannungen?
A: Ja, kundenspezifische Designs werden für die Volumenproduktion unterstützt. Bitte kontaktieren Sie unser Support-Team für Ihre spezifischen elektrischen und mechanischen Anforderungen.
