Startseite /Produkte/Oberflächenbergenergieinduktoren/SDRH2D11/3D16 Serie -40°C bis +105°C für Kommunikationssysteme und Videokameras

SDRH2D11/3D16 Serie -40°C bis +105°C für Kommunikationssysteme und Videokameras

5000 Stück
MOQ
Verhandelbar
Preis
SDRH2D11/3D16 Series -40°C to +105°C for Communication Systems and Video Cameras
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Induktivitätsbereich: 1uH bis 47uH
Induktor-Wert: örtlich festgelegter Induktor
Aktueller Bereich: 0,2A bis 1,8A
Installation: Oberflächenmontage
Betriebstemperatur: -40℃ bis +105℃
Lagertemperatur: -40℃ bis +105℃
Hervorheben:

Oberflächenmontage-Leistungsinduktoren für Kommunikationssysteme

,

SDRH2D11 Serie Hochtemperatur-Induktoren

,

3D16 Serie Leistungsinduktoren mit breitem Temperaturbereich
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS/ISO/UL/CE/IATF16949/CNAS
Modellnummer: SDRH2D11/3D16-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

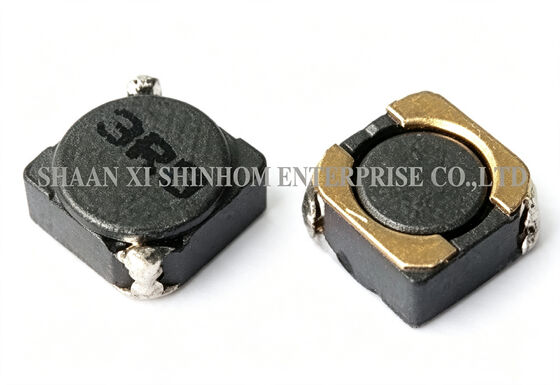

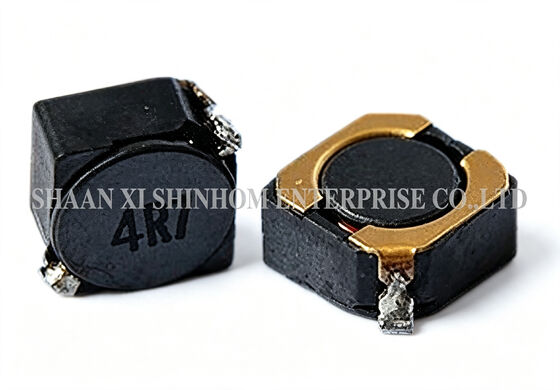

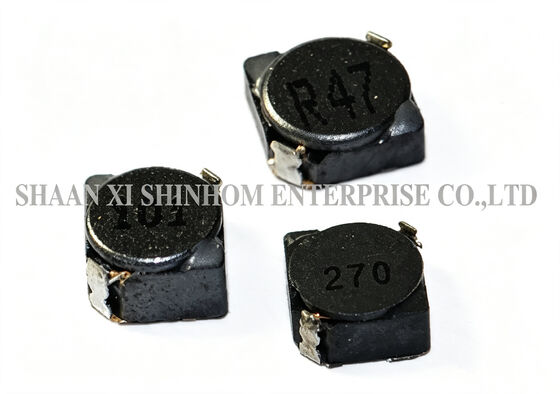

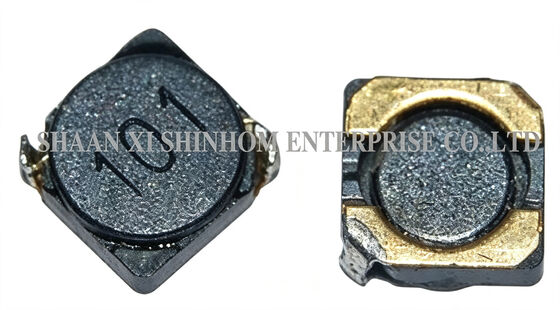

Die magnetisch abgeschirmte SMD-Leistungsinduktivitätsreihe SDRH2D11/3D16 verwendet eine magnetisch abgeschirmte Struktur und ein quadratisches Flachpaketdesign. Sie reduziert effektiv EMI und eignet sich für hochdichte PCB-Layouts und platzbeschränkte Anwendungen. Der Induktivitätsbereich reicht von 1,0 µH bis 47 µH. Die hohe Strombelastbarkeit beträgt bis zu 1,8 A. Ein niedriger DCR gewährleistet einen hohen Umwandlungswirkungsgrad. Ausgezeichnete thermische Stabilität und hohe Hitzebeständigkeit gewährleisten einen langfristig zuverlässigen Betrieb unter verschiedenen Arbeitsbedingungen. Sie wird häufig in Videorekordern, Laptops, DC/DC-Wandlern, Videokameras, Kommunikationssystemen, Kfz-Stromversorgungssystemen und LCD/PDP-Fernsehern eingesetzt.

MERKMALE:
  • Hoher Strom bis zu 1,8 A
  • Induktivitätsbereich 1,0 µH bis 47 µH
  • Magnetisch abgeschirmte Struktur
  • Niedriger Gleichstromwiderstand
  • Niedriges und quadratisches Profil
  • Hohe Hitzebeständigkeit
ANWENDUNGEN:
  • Videorekorder, Notebooks, DC/DC-Wandler
  • Videokameras
  • Kommunikationssystem
  • Kfz-Systeme Stromversorgung
  • LCD PDP-Fernseher
TESTGERÄTE UND BEDINGUNGEN:
  • Induktivitätsprüfung: HP4284A (gleichwertig akzeptabel)
  • DCR: QuadTech 1880 Milliohmmeter
  • Der maximale IDC-Strom sinkt um 10 % gegenüber seinem Anfangswert
  • Betriebstemperatur: -40 °C bis +105 °C
  • Lagertemperatur: -40 °C bis +105 °C

 SDRH2D11/3D16 Serie -40°C bis +105°C für Kommunikationssysteme und Videokameras

Hinweis: Produktspezifikationen können angepasst werden. Kundenspezifische Induktivitätswerte sind verfügbar.

FAQ

F: Was ist der Induktivitätsbereich und der Nennstrom dieser Serie?

A: Der Induktivitätsbereich reicht von 1,0 µH bis 47 µH, mit einem Nennstrom von bis zu 1,8 A. Der weite Induktivitätsbereich und die hohe Stromkapazität machen ihn für verschiedene Anwendungen von der Signalfilterung bis zur Stromwandlung geeignet.

F: Wie ist der Nennstrom definiert?

A: Der Nennstrom ist definiert als der Gleichstromwert, bei dem die Induktivität um 10 % abfällt (der maximale IDC-Strom sinkt um 10 % gegenüber seinem Anfangswert). Die Testbedingungen sind bei einer Umgebungstemperatur von 20 °C. In tatsächlichen Anwendungen sollten die Auswirkungen des Temperaturanstiegs auf den Sättigungsstrom berücksichtigt und eine ausreichende Designreserve eingeplant werden.

F: Wie lange ist die Lieferzeit und welche Verpackungsmethoden werden verwendet?

A: Die Standardlieferzeit beträgt 2-8 Wochen nach Auftragsbestätigung, abhängig von den Produktspezifikationen und der Bestellmenge. Die Produkte werden sicher in Kartons, Schaumstoff, Paletten, Verpackungsfolie und Befestigungsgurten verpackt, um einen sicheren internationalen Transport zu gewährleisten.
