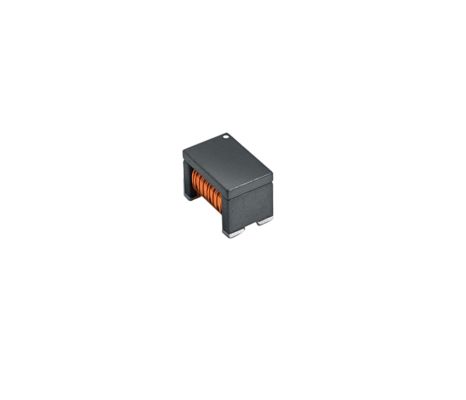

4000VDC Isolierung und geringe Verwicklungskapazität Halbbrückentransformator AEC-Q200 für Elektrofahrzeuge

5000
MOQ
4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

4000VDC Isolations-Halbbrückentransformator

,

Elektroenergiesysteme Halbbrückentransformator

,

AEC-Q200 Halbbrückentransformator
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: GTX7045
Dokumentieren: GTX7045_.pdf
Zahlung und Versand AGB
Lieferzeit: 2 ~ 8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
High-Performance LLC Halbbrücke-Transformatoren für Elektrofahrzeuge
Erhöhen Sie die Leistung Ihrer Elektro- und Hybridfahrzeuge (EV/HEV) mit der GTX7045LLC Halbbrücke-TransformatorenKonzipiert für eine überlegene Leistung in anspruchsvollen Automobilumgebungen,Diese Transformatoren verfügen über eine außergewöhnlich geringe Verwickelkapazität, um EMI zu minimieren und eine hohe Common Mode Transient Immunity zu erreichenAls robusterAutomobiltransformatorDiese Lösung erfüllt die Normen der AEC-Q200-Klasse und bietet eine 4000-VDC-Isolation, die eine unübertroffene Zuverlässigkeit und Sicherheit für Bordladegeräte (OBC) und Traktionsumrichter gewährleistet.Hergestellt mit hochautomatisierten Verfahren, die GTX7045-Serie bietet eine kostengünstige, qualitativ hochwertige Leistungsumwandlung für die nächste Generation der Elektromobilität.
Wesentliche Merkmale
  • Optimiert für Automotive Excellence:Ideal für EV/HEV-Anwendungen, einschließlich OBC- und Traktionsumrichter, die den Betriebsnormen AEC-Q200 (-40 °C bis +125 °C) entsprechen.
  • Verbesserte Signalintegrität:Eine geringe Verwicklungskapazität minimiert EMI-Emissionen und bietet eine hohe Common Mode Transient Immunity für einen sauberen, stabileren Betrieb.
  • Robuste Isolierung und Sicherheit:Zertifiziert mit 4000VDC-Isolation (2800 Vrms) zwischen Primär- und Sekundärwicklungen, um die Sicherheit und Zuverlässigkeit des Systems zu gewährleisten.
  • Hohe Zuverlässigkeit und Qualität:Hergestellt unter Verwendung hochautomatisierter Verfahren mit Ferrit-Kernmaterial, um eine gleichbleibende Leistung und RoHS-Konformität zu gewährleisten.
  • Flexible Konstruktionsmöglichkeiten:Die Serie bietet mehrere Drehverhältnisse und Induktivitätswerte (z. B. GTX7045-121DRC mit 1.51:1 Verhältnis) für verschiedeneHalbbrückentransformator- Die Topologien.
Spezifikationen (Beispiele der Serie GTX7045)
Teilnummer - Das ist nicht wahr. Pri Induktivität (uH) ± 30% Leckageinduktivität (uH) ±20% DCR Max (Ω) Einheitliche Prüfungen
Der Wert der Verbrennungsmenge ist zu messen. 1:1 75 8.5 0.35 730
Der Wert der Verbrennungsmenge ist zu messen. 1:1 100 9.5 0.40 680
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge. 1.5:1 120 12.5 0.42 (Pri) 660
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. 2.5:1 130 15 0.44 (Pri) 660
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge. 2.0:1 140 15 0.45 (Pri) 640
Induktivität und Leckageinduktivität:Messung bei 100 kHz, 0,1 Vrms.
Isolierung:4000 VDC / 2800 Vrms für 1 Minute.
Betriebstemperatur:-40°C bis +125°C.
Anwendungen
  • Leistungsumwandlung für EV/HEV:Hauptanwendung in Bordladegeräten (On-Board Chargers, OBC) und Traktionsumrichter.
  • Industrielle Stromversorgungen:Hocheffiziente, isolierte Gleichstrom-Gleichstrom-Wandler in anspruchsvollen Umgebungen.
  • Telekommunikations- und Server-Dienstleister:Bereitstellung einer stabilen und zuverlässigen Energieumwandlung in der Netzinfrastruktur.
  • Erneuerbare Energiesysteme:Verwendet in Wechselrichterstufen zur Umwandlung von Solar- und Windenergie.
Größe und Tag:

Hochfrequenztransformator mit AEC-Q200-Zertifizierung

4KVrms Isolationsspannungstransformator

Kompakter SMD-Footprint-Isolierungstransformator
