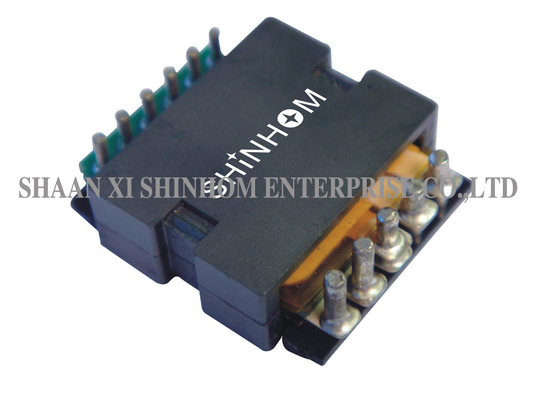

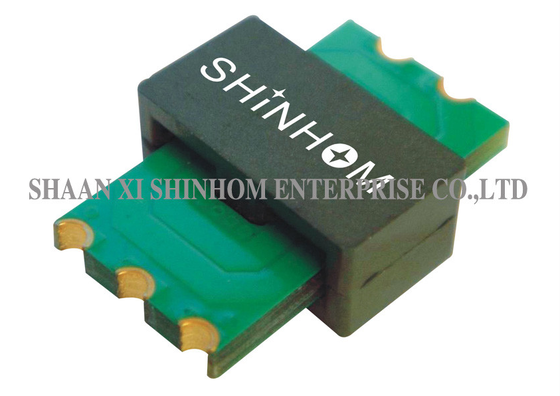

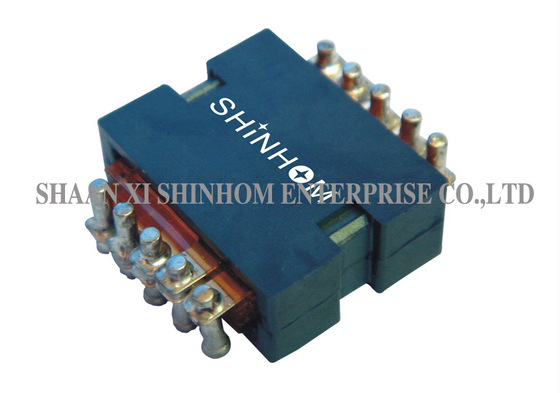

Hohe Isolation Hochfrequenz-Planartransformator TP20A Serie 100W 1500Vdc für SMPS

DieTP20A-Reihe Hochfrequenz-Glanztransformator mit 100 Wattist für Gleichstromwandler und Schaltnetzteil-Anwendungen ausgelegt.75 bis 100 W, mit einer Dicke von nur7.4 mmund einen Fußabdruck von20.12*18,50 mm.Das Produkt wirkt bei200 kHz bis 700 kHz, mit einer Betriebsspannung von1500 VdcEs bietetUltra-niedrige Leckage-Induktivität,hohe Effizienz, undminimale EMI, kompatibel mit allen SMPS-Topologien.Es gibt mehrere Montage- und Endverbindungsmöglichkeiten.spezielle WärmeabsatzklemmeDie Konstruktion gewährleistet eine ausgezeichnete thermische Leistung.Es wird häufig inmit einer Leistung von mehr als 1000 W,Schaltnetzteile, und verschiedeneHochfrequenz-LeistungsumwandlungAnwendung.

Eigenschaften

• Leistung bis zu 100 W

• Frequenzbereich 200-700 kHz

• Betriebsspannung für die Isolierung 1500 Vdc

• Ultra-niedrige Leckage-Induktivität (< 0,2%)

• Maximale Dicke nur 7,4 mm

• Betriebstemperatur von -40 bis +125°C

• Kompatibel mit allen SMPS-Topologien

• Konstruktion von speziellen Wärmeabbau-Clips

Anwendungen

• mit einer Leistung von mehr als 1000 W

• Schaltnetzteile (SMPS)

• Verteilte Stromversorgungssysteme

• Stromversorgungen für Kommunikationsgeräte

• Industriebetriebssteuerungsnetzteile

• Elektronik für die Automobilindustrie

• Stromversorgungen für medizinische Geräte

• Hochdichte-Leistungsmodule

Auswahltabelle der Produktspezifikationen

Häufig gestellte Fragen

F: Wie beantragen Sie Proben?

A:Sie können einen Musterantrag über unsere Website oder E-Mail einreichen.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 WochenDie Produkte werden separat bestätigt.

F: Unterstützen Sie kleine Versuchsbestellungen?

A:Ja. Kleine Versuchsbestellungen (unterhalb des Standard-MOQ) können verhandelt werden und erhalten die gleichen Qualitätsstandards und Lieferverpflichtungen wie Massenbestellungen. Bitte kontaktieren Sie unser Verkaufsteam für Details.

F: Wie kontrollieren Sie die Qualität?

A:Wir stellen sicher, dass jedes Produkt die Spezifikationen erfüllt, indem wir die Qualitätskontrolle (IQC) durchführen und 100% Qualitätsprüfung vor dem Versand durchführen.
