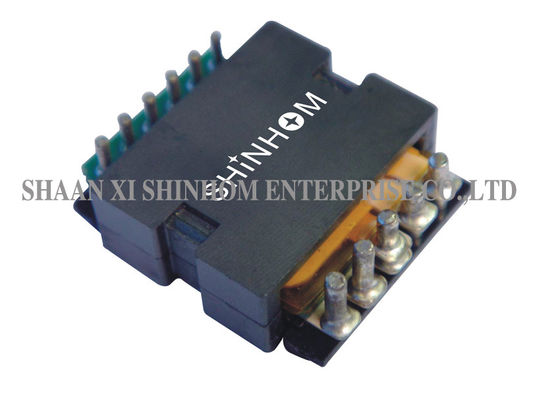

Stabile Leistungs-Flachgehäuse-Transformator-hoch gegenwärtige Spulen-hohe Leistungsfähigkeit

Planarer Transformator der TP25F-Reihen-Hochfrequenz140w, PWB, das planaren Transformator, Transformatoren, hoch gegenwärtige Spule anbringt

EIGENSCHAFTEN:

• Flacher planarer Transformator
• Starker planarer Transformator
• Planarer Hochfrequenztransformator
• Planarer Transformator PWBs
• Planarer Schaltleistungstransformator
• Ab Lager planarer Transformator SMTs
• Anschlusswerte bis 140 Watt
• Hohe Leistungsfähigkeit von über 98%
• Dichte der hohen Leistung von 600 Watt pro Kubikzoll
• Abdruck 23,5 mm×20.10 Millimeter
• Flacher von 9,12 Millimeter
• Hohe Isolierung (Betriebs) 1500 VDC
• Hochfrequenz 200 kHz-700 kHz
• Betriebstemperatur -40℃ zu +125℃
• Sehr niedrige Durchsickern-Induktanz (weniger als 0,2% für UNO-gespaltete Kerne).
• Kosteneffektive und konkurrenzfähige Preise.
• Minimale elektromagnetische Störung (EMI).
• Hohe Creepage- und Freigabenabstände zwischen Primär und
• Anwendbar auf alle SMPS-Topologien.
• Verschiedene Montage- und Anschlusswahlen (horizontal, vertikal, Durch-Löcher, SMT, Stifte, Fliegen-Kabel und mehr).
• Besonders entworfene Hitze-zerstreuende Verschlüsse.

ANWENDUNGEN:

• Konverter der Hochleistung DC/DC.
• Hohe Leistungsfähigkeit bis über 98 Prozent, Dichte der hohen Leistung von 600 Watt pro Konverter des Kubikzolles DC/DC.
• Für Vorwärts-, Vollbrücke, Halbbrücke und Gegentakt-DC-/DCkonverter.
• Eingangsspannungen zwischen 18V und 75V und Ausgangsspannungen von 52V unten zu Konvertern 1.0V DC/DC.
• Telekommunikation, industrielle Kontrollsysteme,
• Automobil- und schwere Gerätewagensysteme

TECHNISCHE INFORMATIONEN:

• Alle Spezifikationen typisch an TA=25℃.
• Die Induktanz wird auf HP4284 zwischen Stiften 2 - 4 bei 100 kHz, 100 mVrms, 0 ADC gemessen.
• Die Durchsickerninduktanz wird zwischen Stiften 2 - 4 mit weiteren ganzer kurzgeschlossenen Wicklung gemessen.
