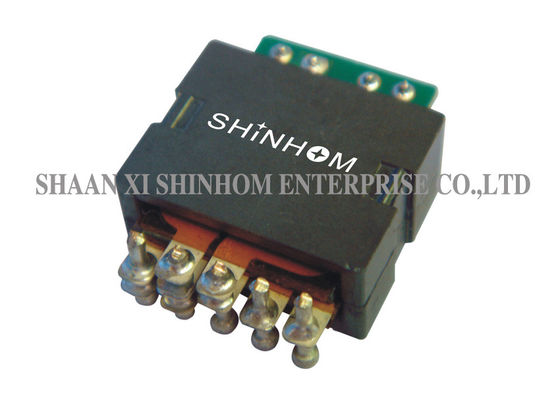

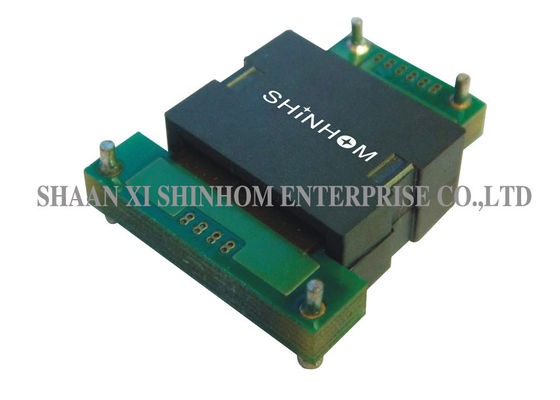

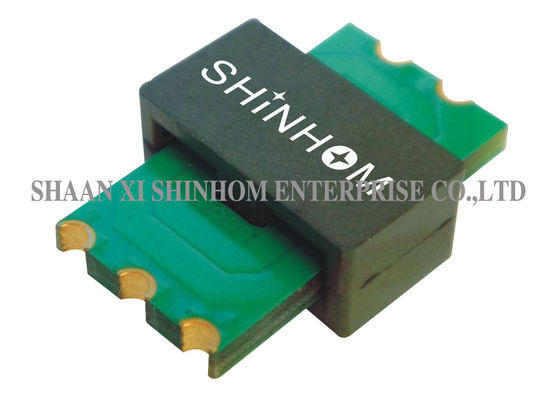

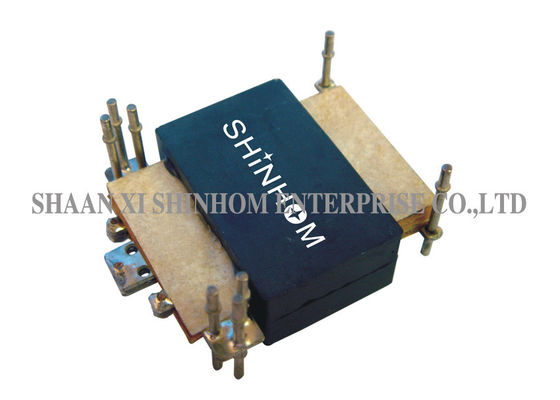

Leichter planarer Transformator, hoher Isolierungs-Transformator Flach

Planarer Transformator der TP25D-Reihen-Hochfrequenz150w, PWB, das planaren Transformator, max. Stärke 9.12mm anbringt

EIGENSCHAFTEN:

• Anschlusswerte bis 150 Watt
• Hohe Leistungsfähigkeit von über 98%
• Dichte der hohen Leistung von 600 Watt pro Kubikzoll
• Abdruck 23,5 mm×20.10 Millimeter
• Flacher von 9,12 Millimeter
• Hohe Isolierung (Betriebs) 1500 VDC
• Hochfrequenz 200 kHz-700 kHz
• Betriebstemperatur -40℃ zu +125℃
• Sehr niedrige Durchsickern-Induktanz (weniger als 0,2% für UNO-gespaltete Kerne).
• Kosteneffektive und konkurrenzfähige Preise.
• Minimale elektromagnetische Störung (EMI).
• Hohe Creepage- und Freigabenabstände zwischen Primär und
• Anwendbar auf alle SMPS-Topologien.
• Verschiedene Montage- und Anschlusswahlen (horizontal, vertikal, Durch-Löcher, SMT, Stifte, Fliegen-Kabel und mehr).
• Besonders entworfene Hitze-zerstreuende Verschlüsse.
• Flacher planarer Transformator
• Starker planarer Transformator
• Planarer Hochfrequenztransformator
• Planarer Transformator PWBs
• Planarer Schaltleistungstransformator
• Ab Lager planarer Transformator SMTs

ANWENDUNGEN:

• Konverter der Hochleistung DC/DC.
• Hohe Leistungsfähigkeit bis über 98 Prozent, Dichte der hohen Leistung von 600 Watt pro Konverter des Kubikzolles DC/DC.
• Für Vorwärts-, Vollbrücke, Halbbrücke und Gegentakt-DC-/DCkonverter.
• Eingangsspannungen zwischen 18V und 75V und Ausgangsspannungen von 52V unten zu Konvertern 1.0V DC/DC.
• Telekommunikation, industrielle Kontrollsysteme,
• Automobil- und schwere Gerätewagensysteme

TECHNISCHE INFORMATIONEN:

• Die Induktanz wird mit beiden Primärwicklungen gemessen, die in Reihe Pin (2-5) angeschlossen werden mit Pin (3-4) kurzgeschlossen.
• Die Durchsickerninduktanz wird gemessen, wenn man Pin (2-4) mit weiteren ganzer kurzgeschlossenen Wicklung wickelt.
• Alle Spezifikationen typisch an TA=25℃.
