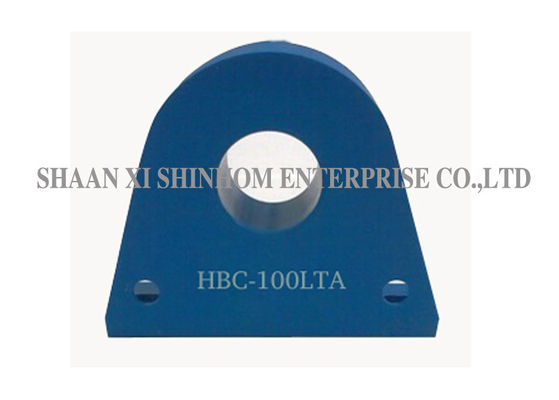

HBC-LTA Reihen-Stromwandler-Hallsensor für gegenwärtige Überwachung UPSs und SMPS mit bis zu Input 300A
Aufmerksamkeit:
Eigenschaften:
Anwendungen:
ELEKTRISCHE DATEN:
| HBC100LTA | HBC200LTA | HBC300LTA | ||
| Nenneingangsstrom | 100 | 200 | 300 | A |
| Prüfstromstrecke | 200 (±18V, 20Ω) | 400 (±18V, 30Ω) | 600 (±18V, 20Ω) | A |
| Dreht Verhältnis | 1:2000 | 1:2000 | 1:3000 | |
| Prüfen Sie Widerstand with±12V | @±100Amax 80 (maximal) | @±200Amax 80 (maximal) | @±300Amax 76 (maximal) | Ω |
| @±200Amax 25 (maximal) | @±400Amax 20 (maximal) | @±600Amax 22 (maximal) | Ω | |
| with±15V | @±100Amax 110 (maximal) | @±200Amax 120 (maximal) | @±300Amax 100 (maximal) | Ω |
| @±200Amax 40 (maximal) | @±400Amax 30 (maximal) | @±600Amax 36 (maximal) | Ω | |
| Nennleistungsstrom | 50±0.5% | 100±0.5% | 100±0.5% | MA |
| Versorgungsspannung | ±12~±18 | V | ||
| Verbrauchsstrom | ≤±20 | MA | ||
| Null Offsetstrom | ≤±0.2 | MA | ||
| Gegenwärtiger Offsetantrieb | -40℃~85℃, ≤±0.5 | MA | ||
| Antwortzeit | <1 | µs | ||
| Linearitäten | ≤±0.2 | %FS | ||
| Isolierungsspannung | 50HZ, 1min, 6 | KV | ||
| di/dt | >100 | A/μs | ||
| Bandbreite (- 3dB) | DC… 100 | KHz | ||
| Sekwicklungswiderstand | 21 | 21 | 32 | Ω |
| Betriebstemperatur | -40~+85 | ℃ | ||
| Lagertemperatur | -40~+105 | ℃ | ||
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
