Hochpräzise Rogowski-Spule mit 1A bis 500kA Bereich und ±0,2% Linearität für genaue AC-Strommessung

Linearität
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 1a bis 500ka
Genauigkeit: <0,5% (kalibriert)
Linearität: ± 0,2% des Lesens
Bandbreite: 1 Hz bis 100 kHz (-3 dB)
Betriebstemperatur: -40 ° C bis +80 ° C.
Hervorheben:

Rogowski-Spule mit 1A bis 500kA Bereich

,

<0

,

5% Genauigkeit Rogowski-Spule
Grundinformation
Herkunftsort: CHINA
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: SRC -Datenblatt Flex Rogowski -Spule
Dokumentieren: SRC datasheet Flex Rogowski...l_.pdf
Zahlung und Versand AGB
Lieferzeit: 2 ~ 8 Wochen
Zahlungsbedingungen: L/c, t/t
Produkt-Beschreibung

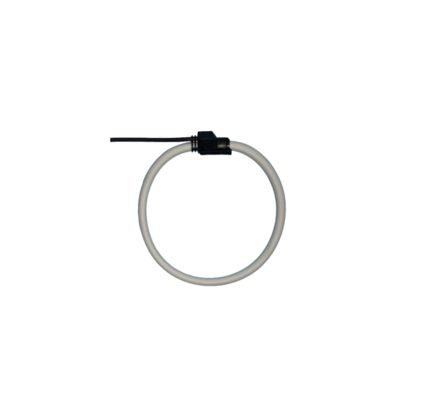

Hochempfindliche flexible Rogowski-Spule zur fortgeschrittenen AC-Strommessung
Entdecken Sie unsere High Sensitivity Flexible Rogowski Coil (SRC-Serie), einen fortschrittlichen flexiblen Stromwandler für präzise Wechselstrommessungen von 1A bis 500kA.,Ideal für Leistungsüberwachung, Harmonikanalyse und Gleichstromwellenmessung.
Hauptmerkmale und Vorteile
  • Hohe Präzision und breiter dynamischer Bereich:Erreichen Sie eine genaue Wechselstrommessung von 1A bis 100kA (maximal 500kA) mit einer hervorragenden Linearität von ±0,2%.
  • Ultraflexibel und nicht aufdringlich:Unser flexibler Stromwandler wickelt sich leicht in engen Räumen um große, unbeholfene oder feste Leitungen (Busstangen, Kabel).Die 12 mm schlanke Spirale und das leichte Design machen die Installation mit Kabelbinden einfach.
  • Von Natur aus sicher und robust:Im Gegensatz zu herkömmlichen CT-Geräten besteht keine Gefahr durch einen offenen Sekundärkreislauf.für die Kategorie III 1000V / Kategorie IV 600V bestimmt und für anspruchsvolle Umgebungen ausgelegt.
  • Breitbandleistung:Mit einer breiten Bandbreite von 1Hz bis 100kHz (-3dB) eignet es sich hervorragend für die Analyse von Harmoniken, Transienten und Gleichstrom-Wellenmessungen in Anwendungen wie Batterieladeanlagen.
  • Integrierte Abschirmung:Ein interner Schild sorgt für stabile Messungen, indem es Störungen von externen Magnetfeldern ablehnt und die Genauigkeit auch bei niedrigen Primärströmen erhöht.
  • Plug-and-Play-Kompatibilität:Diese Rogowski-Spule kann direkt an unsere DIN-RAIL- und Panelzähler ohne einen externen Rogowski-Spule-Integrator angeschlossen werden, wodurch die Einrichtung Ihres Systems vereinfacht wird.
Technische Spezifikationen (SRC-Serie)
Parameter SRC-50 SRC-100 SRC-150
Spulenlänge 180 mm 380 mm 555 mm
Größe des Fensters (Durchmesser B) 50 mm 100 mm 150 mm
Spulenwiderstand 255 Ω (± 10%) 375 Ω (± 10%) 540 Ω (± 10%)
Ausgabeverhältnis (@50Hz) Kalibriert: 333 mV/kA
Nicht kalibriert: 360 mV/kA		 Kalibriert: 333 mV/kA
Nicht kalibriert: 360 mV/kA		 Kalibriert: 333 mV/kA
Nicht kalibriert: 360 mV/kA
Genauigkeit (@25°C) Kalibriert: < 0,5%
Nicht kalibriert: < 5%		 Kalibriert: < 0,5%
Nicht kalibriert: < 5%		 Kalibriert: < 0,5%
Nicht kalibriert: < 5%
Max. Messbarer Strom 500 kA 500 kA 500 kA
Bandbreite 1 Hz - 100 kHz (-3 dB) 1 Hz - 100 kHz (-3 dB) 1 Hz - 100 kHz (-3 dB)
Phasenfehler ≤ 0,5° ≤ 0,5° ≤ 0,5°
Längen der Bleikabel 2 Meter (Standard, bis zu 20 m anpassbar) 2 Meter (Standard, bis zu 20 m anpassbar) 2 Meter (Standard, bis zu 20 m anpassbar)
Betriebstemperatur -40 °C bis +80 °C -40 °C bis +80 °C -40 °C bis +80 °C
Allgemeine Angaben
  • Linearität: ±0,2% der Messwerte

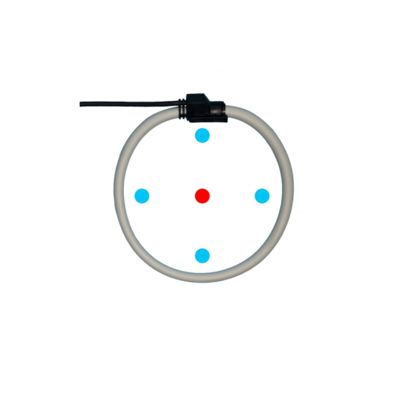

  • Positionsfehler: maximal ± 1%
  • Null-Drift (Ausgang auf OA): ≤ 0,05 mV
  • Sicherheitsnormen: CE-Kennzeichnung, entspricht EN 61010-1:2010 (LVD) und EN 61326-1:2013 (EMC)
  • Isolierspannung: Spirale: 2000V; Signalkabel: 1000V
  • Material: Flammschutzfähiges thermoplastisches Gummi (UL 94 V-0)
Typische Anwendungen
  • Leistungsqualitätsanalysatoren und Wechselstrommessgeräte
  • Energiemanagement- und Energieüberwachungssysteme
  • Harmonik- und Transientenanalyse
  • DC-Ripple-Messung in Batterien- und UPS-Systemen
  • Laborgeräte und tragbare Messgeräte
  • Motorantrieb und Variable Frequency Drive (VFD) Stromüberwachung
