Einphasen-Gemeinsame-Modus-Spule-Flachdraht-Konstruktion für Schaltnetzteile

Verhandlung
MOQ
Verhandelbar
Preis
Single Phase Common Mode Coil Flat Wire Design for Switching Power Supplies
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Phase: Einphasig
Kern: Ferrit-Hohlquadrat
Testhäufigkeit: 10 kHz
Betriebstemperatur: -40 °C bis +150 °C
Kurvenverhältnis: 1:1
Induktivität angepasst: Ja
Hervorheben:

Einphasige Common Mode-Spule

,

Flachdraht-Gemeinsame-Modus-Schlucke

,

Wechseln von Stromversorgungstropfen
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: LFT
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

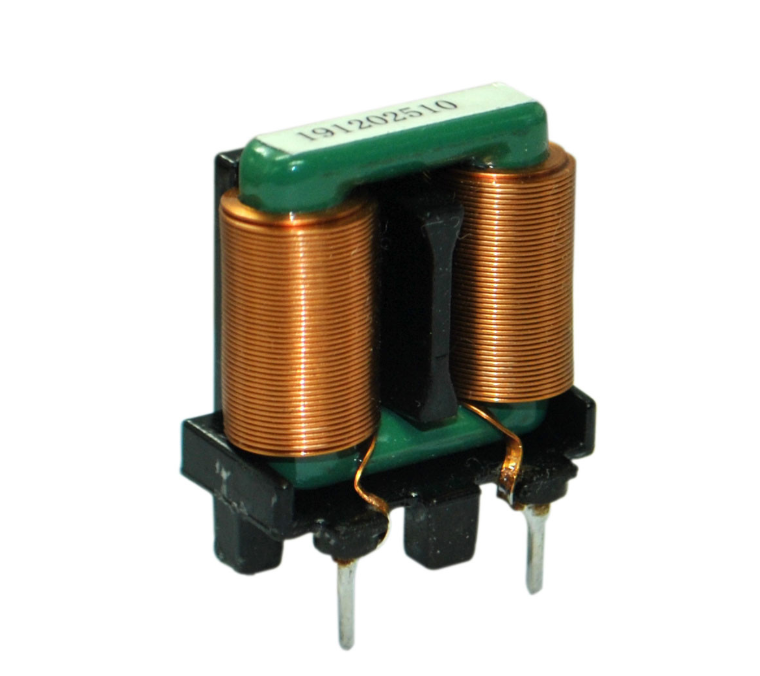

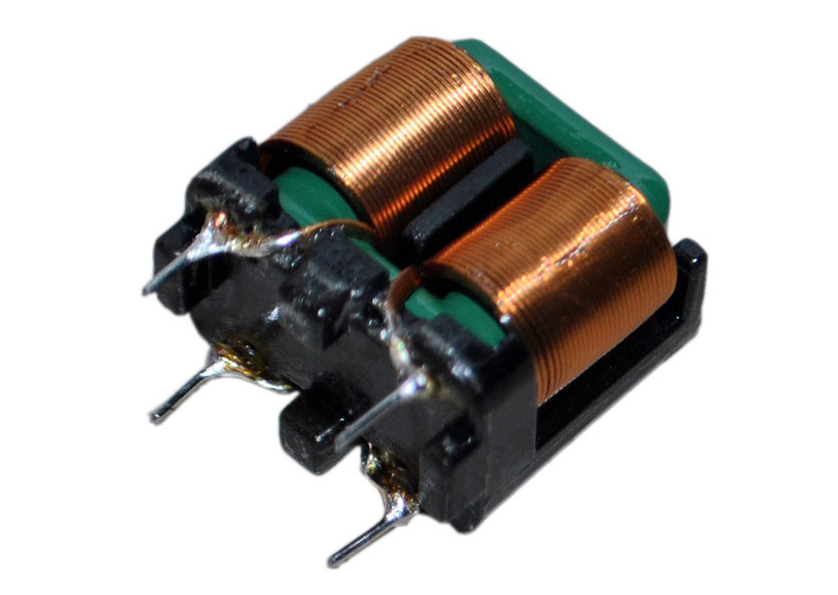

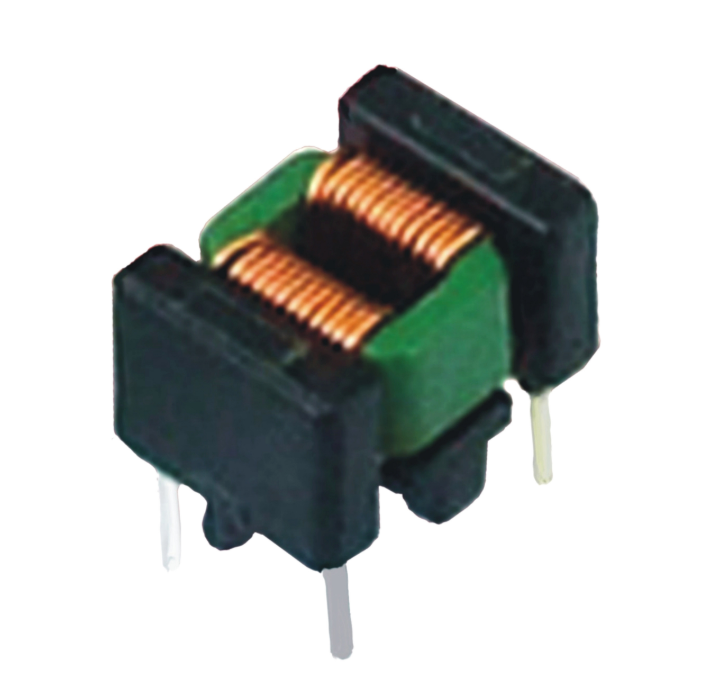

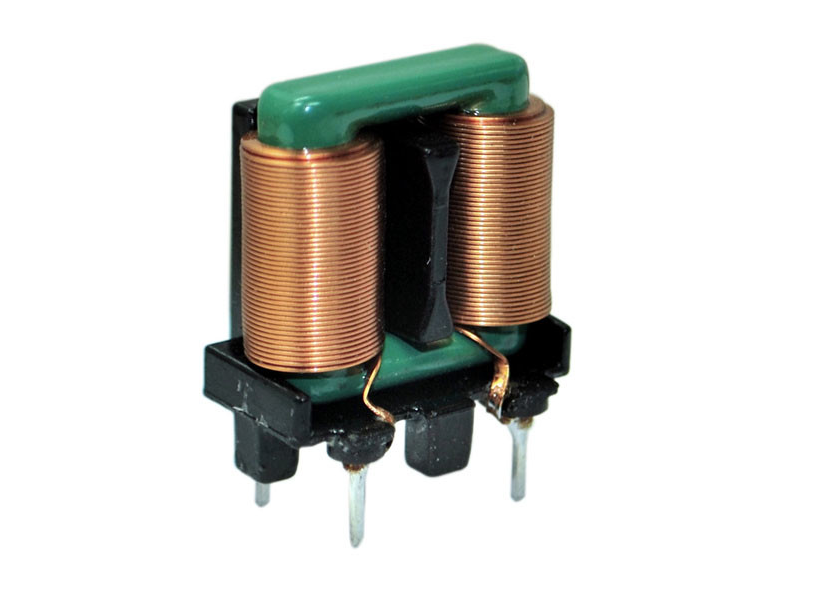

Diese Einphasen-Gleichtaktspule wird unter Verwendung von Flachdraht und einem Ferrit-Hohlquadratkern hergestellt, der speziell für Schaltnetzteile und Personal Computer entwickelt wurde und hohe Ströme, kompakte Größe und hohen Wirkungsgrad gewährleistet.Das Produkt verfügt über eine robuste und zuverlässige Struktur mit einer einlagigen Wicklung und einem geschlossenen Magnetkern-Design. Es erfüllt einen weiten Spannungsbereich von 85 bis 265 VAC.Es ist geeignet für Schaltnetzteile, Netzadapter und LCD-Fernseher. Es ist eine ideale Wahl für Gleichtaktspulenanwendungen zur EMI-Unterdrückung und Leistungsfilterung.

Merkmale

  • Nennspannung – 85 bis 265 VAC

  • Windungsverhältnis – 1:1

  • Isolationswiderstand – 100 MΩ min.

  • Temperaturanstieg – 50 °C max.

  • Flachdraht-Hochfrequenz-Skin-Effekt

  • Einheitsstromdichte – 1,5 bis 2-fach

  • Einlagige Wicklung – geringer Temperaturanstieg

  • Hervorragende EMI-Unterdrückung

Anwendungen

  • Personal Computer

  • Schaltnetzteile

  • Netzadapter

  • USV

  • Computerprodukte

  • DVDs

  • LED-Netzteile

  • LCD-TV- und Monitor-Netzteile

Spezifikation Induktivität
MIN
1KHZ 0,25V		 Abmessungen (mm MAX) Strom (A) Leistung (W)
B T H L E Horizontal Vertikal MAX MAX
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3,5 0,8 12,8 10 8 7 1,5 60
SQ1515 >20mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >25mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 60
SQ1515 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1515 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1615 >15mH 16 22 23 3,5 0,8 12,8 10 8 7 1,5 65
SQ1615 >20mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >25mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 65
SQ1615 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1615 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1918 >12mH 15 25 26 4 0,8 12,8 10 10 10 2,0 180
SQ1918 >20mH 15 25 26 4 0,8 12,8 10 10 10 1,5 180
SQ1918 >30mH 15 25 26 4 0,8 12,8 10 10 10 1,2 180
SQ1918 >12mH 22 24 13 4 0,8 16,8 15 - - 2,0 180
SQ1918 >20mH 22 24 13 4 0,8 16,8 15 - - 1,5 180
SQ1918 >30mH 22 24 13 4 0,8 16,8 15 - - 1,2 180
SQ2418 >12mH 15 24 32 4 0,8 12,5 10 - - 2,5 250
SQ2418 >20mH 15 24 32 4 0,8 12,5 10 - - 1,8 250
SQ2418 >30mH 15 24 32 4 0,8 12,5 10 - - 1,5 250
SQ2418 >12mH 22 26 15 4 0,8 16,8 15 - - 2,5 250
SQ2418 >20mH 22 26 15 4 0,8 16,8 15 - - 1,8 250
SQ2418 >30mH 22 26 15 4 0,8 16,8 15 - - 1,5 250
SQ2724 >7mH 18 30 38 4 0,8 4 PINS - - 3,5 280
SQ2724 >15mH 18 30 38 4 0,8 4 PINS - - 2,5 280
SQ2724 >20mH 18 30 38 4 0,8 4 PINS - - 1,8 280
SQ2724 >7mH 25 31 18 4 0,8 16,8 16,8 - - 3,5 280
SQ2724 >15mH 25 31 18 4 0,8 16,8 16,8 - - 2,5 280
SQ2724 >20mH 25 31 18 4 0,8 16,8 16,8 - - 1,8 280
SQ2820 >7mH 16 30 38 4 0,8 4 PINS - - 2,0 300
SQ2820 >20mH 16 30 38 4 0,8 4 PINS - - 2,5 300
SQ2820 >30mH 16 30 38 4 0,8 4 PINS - - 5,0 300
SQ2820 >7mH 28 35 18 4 0,8 16,8 16,8 - - 2,0 300
SQ2820 >20mH 28 35 18 4 0,8 16,8 16,8 - - 2,5 300
SQ2820 >30mH 28 35 18 4 0,8 16,8 16,8 - - 5,0 300
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 8,0 400
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 5,0 400
SQ3126 >10mH 22 34 38 4 0,9 18 16 - - 3,5 400
SQ3126 >25mH 22 34 38 4 0,9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 8,0 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 5,0 400
SQ3126 >10mH 28 35 18 4 1,0 20 16,8 - - 3,5 400
SQ3126 >25mH 28 35 18 4 1,0 20 16,8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1,0 39 21 - - 7 600

Einphasen-Gemeinsame-Modus-Spule-Flachdraht-Konstruktion für Schaltnetzteile

Hinweise: Kundenspezifische Ausführungen sind verfügbar

Einphasen-Gemeinsame-Modus-Spule-Flachdraht-Konstruktion für Schaltnetzteile

FAQ

F: Wie bauen Sie langfristige gute Geschäftsbeziehungen mit uns auf?

A: Wir bestehen auf qualitativ hochwertigen Produkten und schneller Lieferung, um sicherzustellen, dass unsere Kunden mehr Projekte gewinnen. Gleichzeitig behandeln wir jeden Kunden als Freund und machen aufrichtig Geschäfte mit ihnen, um langfristige Freundschaft aufzubauen.

F: Wie kontrollieren Sie die Qualität?

A: Wir stellen sicher, dass jedes Produkt die Spezifikationen erfüllt, durch eingehende Qualitätsprüfung (IQC) und 100%ige Qualitätstests vor dem Versand.

F: Wie beantrage ich Muster? Was ist die Lieferzeit?

A: Sie können eine Musteranfrage über unsere Website oder per E-Mail einreichen. Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versandt. Die Lieferzeit für Großaufträge beträgt im Allgemeinen 2-8 Wochen; kundenspezifische Produkte werden separat bestätigt.
