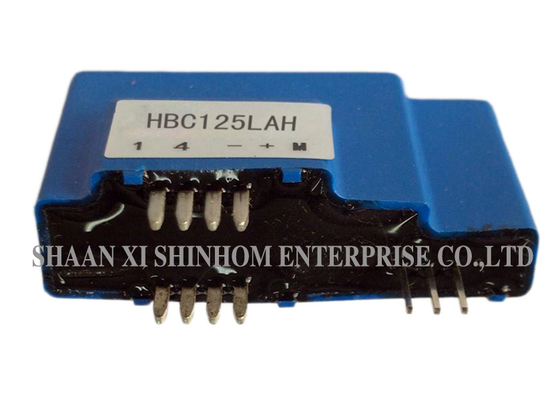

125A Hall-Effekt-Stromsensor Serie HBC125LAH für Wechselrichter und Schweißstromversorgungen

Verhandlung
MOQ
Verhandelbar
Preis
125A Hall Effect Current Sensor HBC125LAH Series for Inverters and Welding Power Supplies
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Versorgungsspannung: ±12V ～ ±15V(±5%)
Bewerteter Input: 125A
Nennleistung: 125mA±0,5%
Typ: Hall type
Zertifizierung: CE
Ausgangssignaltyp: Analogausgang
Hervorheben:

125-A-Hall-Effekt-Stromsensor

,

Hall-Effekt-Sensor für Wechselrichter

,

Stromsensor für Schweißstromquellen
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: HBC125LAH
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung
Hall-Effekt-Stromsensor der Serie HBC125LAH

Der Open-Loop-Hall-Effekt-Stromsensor der Serie HBC125LAH basiert auf dem Hall-Effekt-Messprinzip und bietet eine galvanische Trennung zwischen Primär- und Sekundärkreis. Er misst Gleich- und Wechselströme präzise, bei einem Nennstrom von 125A und einem Nennausgangsstrom von 125mA ±0,5%. Das Produkt verfügt über eine Versorgungsspannung von ±12 bis ±15V (±5%). Es bietet hohe Genauigkeit und eine einfache Montage. Betriebstemperatur: -25 bis +85°C. Es entspricht den Flammschutzstandards nach UL94-V0 sowie den Umweltanforderungen nach RoHS. Es wird häufig eingesetzt in Schaltnetzteilen (SMPS), unterbrechungsfreien Stromversorgungen (USV), Frequenzregelungsgeräten, Wechselrichtern, batteriebetriebenen Anwendungen, drehzahlgeregelten AC-Antrieben, Servomotorantrieben, statischen Stromrichtern für DC-Motorantriebe sowie Schweißstromquellen.

Merkmale:
  • Betriebsstrom: 125A
  • Stromversorgung: ±12V ~ ±15V(±5%)
  • Nennausgangsstrom: 125mA ±0,5%
  • Hohe Genauigkeitsklasse
  • Einfache Montage
  • Arbeits-(Betriebs-)temperatur: -25 bis +85°C
  • Zertifizierung: UL 94-V0
  • RoHS-Richtlinien-konform
Anwendungen:
  • Schaltnetzteile (SMPS)
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Frequenzregelungsgeräte
  • Wechselrichter
  • Batteriebetriebene Anwendungen
  • Drehzahlgeregelte AC-Antriebe und Servomotorantriebe
  • Statische Stromrichter für DC-Motorantriebe
  • Stromquellen für Schweißanwendungen
ELEKTRISCHE DATEN:
HBC125LAH
Nenneingangsstrom(IPN) 125 A
Strombereich(IP) 0～±200 A
Lastimpedanz (@IPN) ±12V(@±ADC) 14～48 Ω
±12V(@ARMS) 14～15
±15V(@±ADC) 29～70 Ω
±15V(@ARMS) 29～29
Sek. Nennstrom 125±0,5% mA
Versorgungsspannung(VC) ±12～±15±5% V
Statischer Stromverbrauch(25℃ @±15V) ≤±20 mA
Übersetzungsverhältnis 1:1000
Nullstrom-Ungleichgewicht ≤±0,2 mA
Elektrische Verlust-Thermostatdrift(-40℃～+85℃) ≤±0,95 mA
Ansprechzeit ＜1,0 µs
Linearität ≤±0,2 %FS
Isolationsspannung(50/60HZ,1min) 2,5 KV
di/dt-Nachführgenauigkeit ＞50 A/μs
Bandbreite(-3dB) DC…100 KHz
Spulenwiderstand @70℃ 35 Ω
Betriebstemperatur -40～+85 ℃
Lagertemperatur -40～+105 ℃

125A Hall-Effekt-Stromsensor Serie HBC125LAH für Wechselrichter und Schweißstromversorgungen

Hinweise:

Produktspezifikationen können kundenspezifisch angepasst werden

FAQ

F: Wie ist das Funktionsprinzip eines Open-Loop-Hall-Effekt-Stromsensors?

A: Der Open-Loop-Hall-Effekt-Stromsensor arbeitet nach dem Hall-Effekt-Prinzip. Das durch den gemessenen Strom erzeugte Magnetfeld wird vom Hall-Element erfasst, das ein zur Magnetfeldstärke proportionales Spannungssignal ausgibt. Die galvanische Trennung zwischen Primär- und Sekundärseite wird durch die magnetische Kopplung erreicht, sodass keine direkte elektrische Verbindung erforderlich ist, was Sicherheit und Zuverlässigkeit gewährleistet.

F: Wie kann man Muster anfordern? Wie lang ist die Lieferzeit?

A: Sie können eine Musteranforderung über unsere Website oder per E-Mail einreichen. Bitte geben Sie Ihre Unternehmensdaten und das gewünschte Modell an. Muster sind kostenlos und werden innerhalb von 3–5 Werktagen versendet. Die Lieferzeit für Großbestellungen beträgt in der Regel 2–8 Wochen.
